Сиденье базовый — HITACHI ZX18

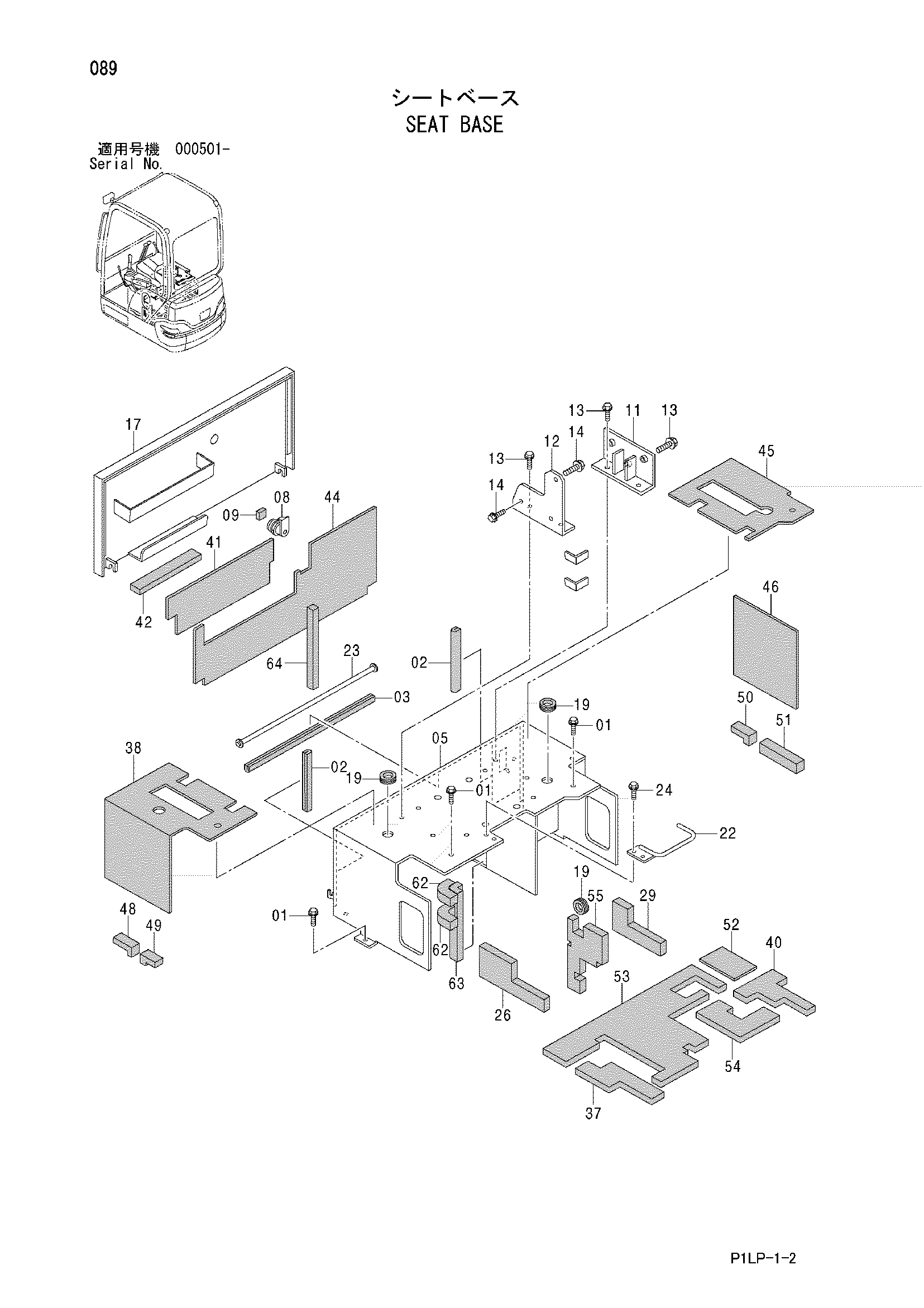

Заводская схема «Сиденье базовый» для HITACHI ZX18. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | EJ051030 | Болт с шайбой | 4 |
| 02 | E4460948 | Уплотнитель | 2 |
| 03 | E4460949 | Уплотнитель | 1 |
| 05 | E6021986 | Кронштейн | 1 |
| 08 | 4423918 | Замок | 1 |
| 09 | E4461083 | Резиновая прокладка | 1 |
| 11 | E9757349 | Кронштейн | 1 |
| 12 | E8090610 | Кронштейн | 1 |
| 13 | 4618460 | Болт с шайбой | 7 |
| 14 | 4625752 | Болт с шайбой | 3 |
| 17 | E7044650 | Крышка | 1 |
| 19 | E4606667 | Резиновая втулка | 3 |
| 22 | E9759755 | Направляющая | 1 |
| 23 | E8092979 | Вал | 1 |
| 24 | 4625750 | Болт с шайбой | 2 |
| 26 | E4479077 | Резиновая прокладка | 1 |
| 29 | E4479173 | Резиновая прокладка | 1 |
| 37 | E4484935 | Резиновая прокладка | 1 |
| 38 | E4480100 | Резиновая прокладка | 1 |
| 40 | E4484974 | Резиновая прокладка | 1 |
| 41 | E4479896 | Резиновая прокладка | 1 |
| 42 | E4609663 | Резиновая прокладка | 1 |
| 44 | E4484937 | Резиновая прокладка | 1 |
| 45 | E4482967 | Резиновая прокладка | 1 |
| 46 | E4482968 | Резиновая прокладка | 1 |
| 48 | E4483231 | Резиновая прокладка | 1 |
| 49 | E4483232 | Резиновая прокладка | 1 |
| 50 | E4483233 | Резиновая прокладка | 1 |
| 51 | E4483234 | Резиновая прокладка | 1 |
| 52 | E4607320 | Резиновая прокладка | 1 |
| 53 | E3096857 | Резиновая прокладка | 1 |
| 54 | E4484934 | Резиновая прокладка | 1 |
| 55 | E4484936 | Резиновая прокладка | 1 |
| 62 | E4602599 | Резиновая прокладка | 2 |
| 63 | E4601718 | Резиновая прокладка | 1 |
| 64 | E4601717 | Резиновая прокладка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX18 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
