Основные гидролинии (1) — HITACHI ZX18

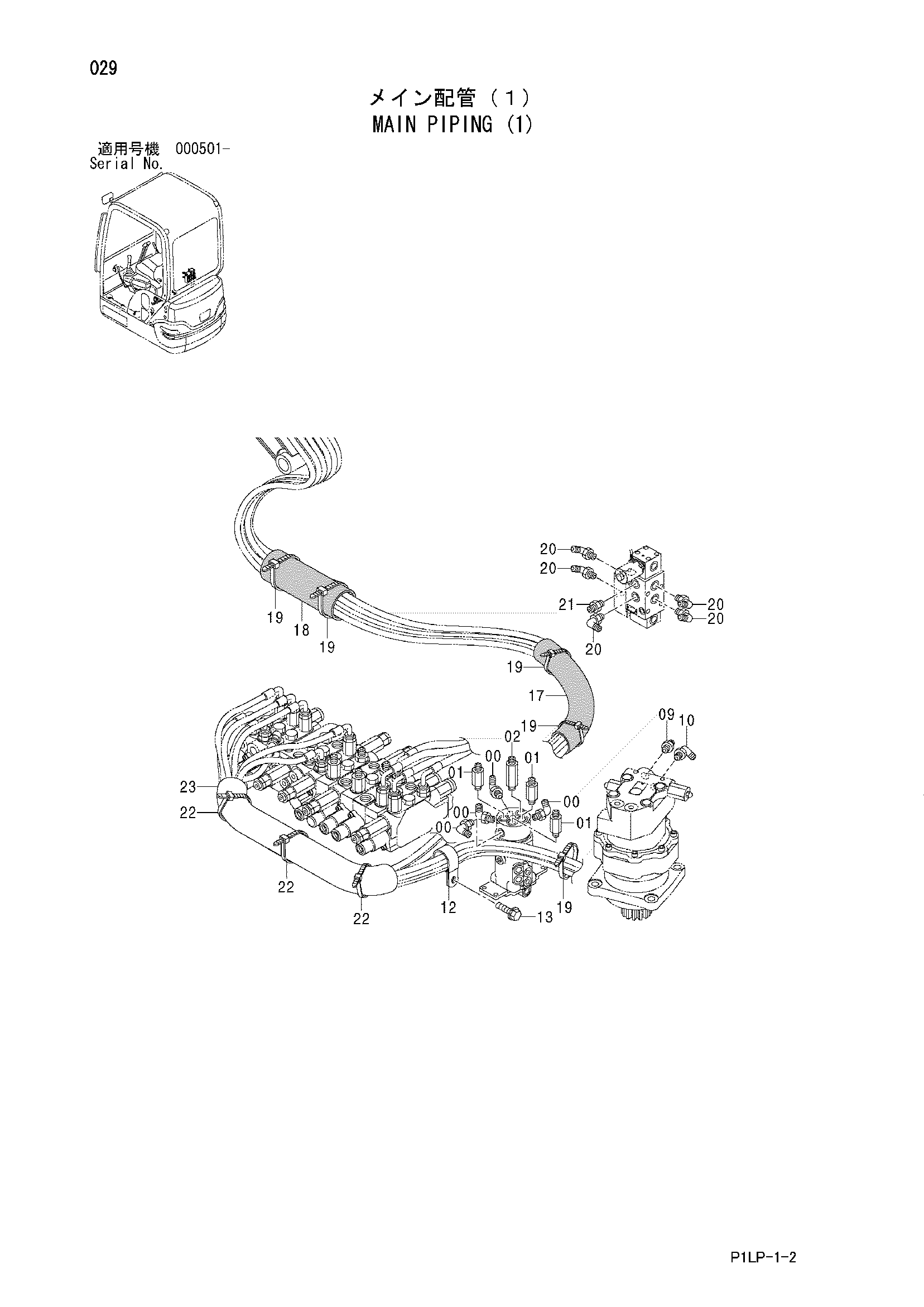

Заводская схема «Основные гидролинии (1)» для HITACHI ZX18. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4651841 | Угловой штуцер | 4 |
| 00A | 957366 | Уплотнительное кольцо | 1 |
| 01 | E4419496 | Адаптер | 3 |
| 01A | E4509180 | Уплотнительное кольцо | 1 |
| 02 | E4419497 | Адаптер | 1 |
| 02A | E4509180 | Уплотнительное кольцо | 1 |
| 09 | E4368206 | Адаптер | 1 |
| 09A | E4509180 | Уплотнительное кольцо | 1 |
| 10 | E4434984 | Угловой штуцер | 1 |
| 10A | E4509180 | Уплотнительное кольцо | 1 |
| 12 | E4193848 | Зажим | 1 |
| 13 | EJ051025 | Болт с шайбой | 1 |
| 17 | E4476717 | Сиденье резиновый | 1 |
| 18 | E4313059 | Сиденье резиновый | 1 |
| 19 | E4323613 | Ленточный зажим | 5 |
| 20 | 4651841 | Угловой штуцер | 5 |
| 20A | 957366 | Уплотнительное кольцо | 1 |
| 21 | E4042030 | Адаптер | 1 |
| 21A | 957366 | Уплотнительное кольцо | 1 |
| 22 | E4055312 | Ленточный зажим | 3 |
| 23 | E4476778 | Трубка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX18 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
