Механизм натяжения (резиновая гусеница) — HITACHI ZX18

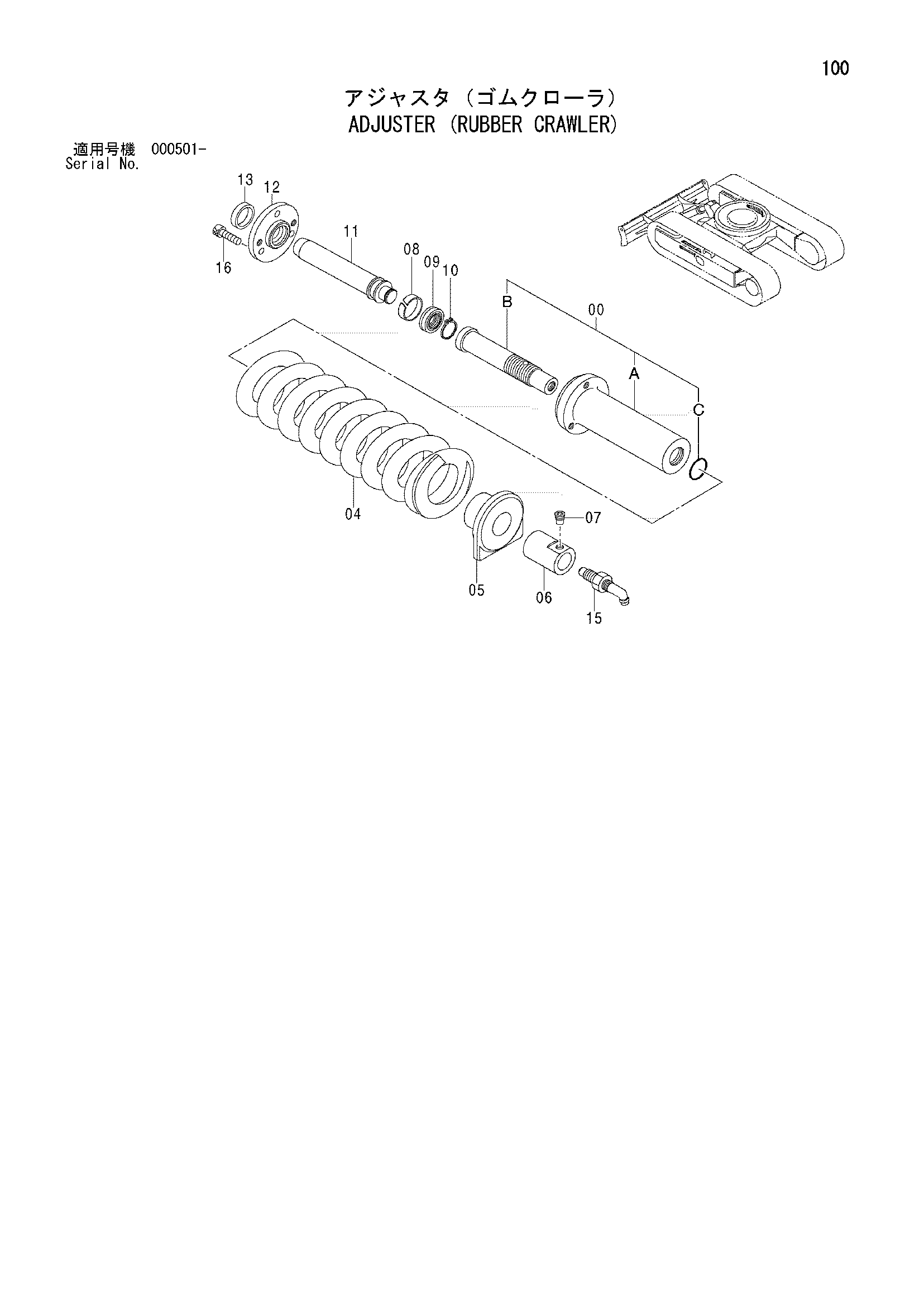

Заводская схема «Механизм натяжения (резиновая гусеница)» для HITACHI ZX18. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| E9108186 | Механизм натяжения в сборе | 2 | |
| 00 | E9102265 | Гидроцилиндр. в сборе | 1 |
| 00A | E3056310 | Гидроцилиндр | 1 |
| 00B | E3056312 | Шток | 1 |
| 00C | E955655 | Уплотнительное кольцо | 1 |
| 04 | E3056315 | Пружина | 1 |
| 05 | E4276115 | Шайба | 1 |
| 06 | E4276112 | Гайка | 1 |
| 07 | E4276113 | Пробка | 1 |
| 08 | E4276110 | Износостойкое кольцо | 1 |
| 09 | E4276111 | U-образная манжета | 1 |
| 10 | E991338 | Стопорное кольцо | 1 |
| 11 | E3056311 | Шток поршня | 1 |
| 12 | E3056313 | Фланец | 1 |
| 13 | E4276116 | Пылезащитное уплотнение | 1 |
| 15 | E4276114 | Клапан | 1 |
| 16 | EM340818 | Болт с внутренним шестигранником | 3 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX18 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
