Масляный радиатор трубопроводы (3) — HITACHI ZX18

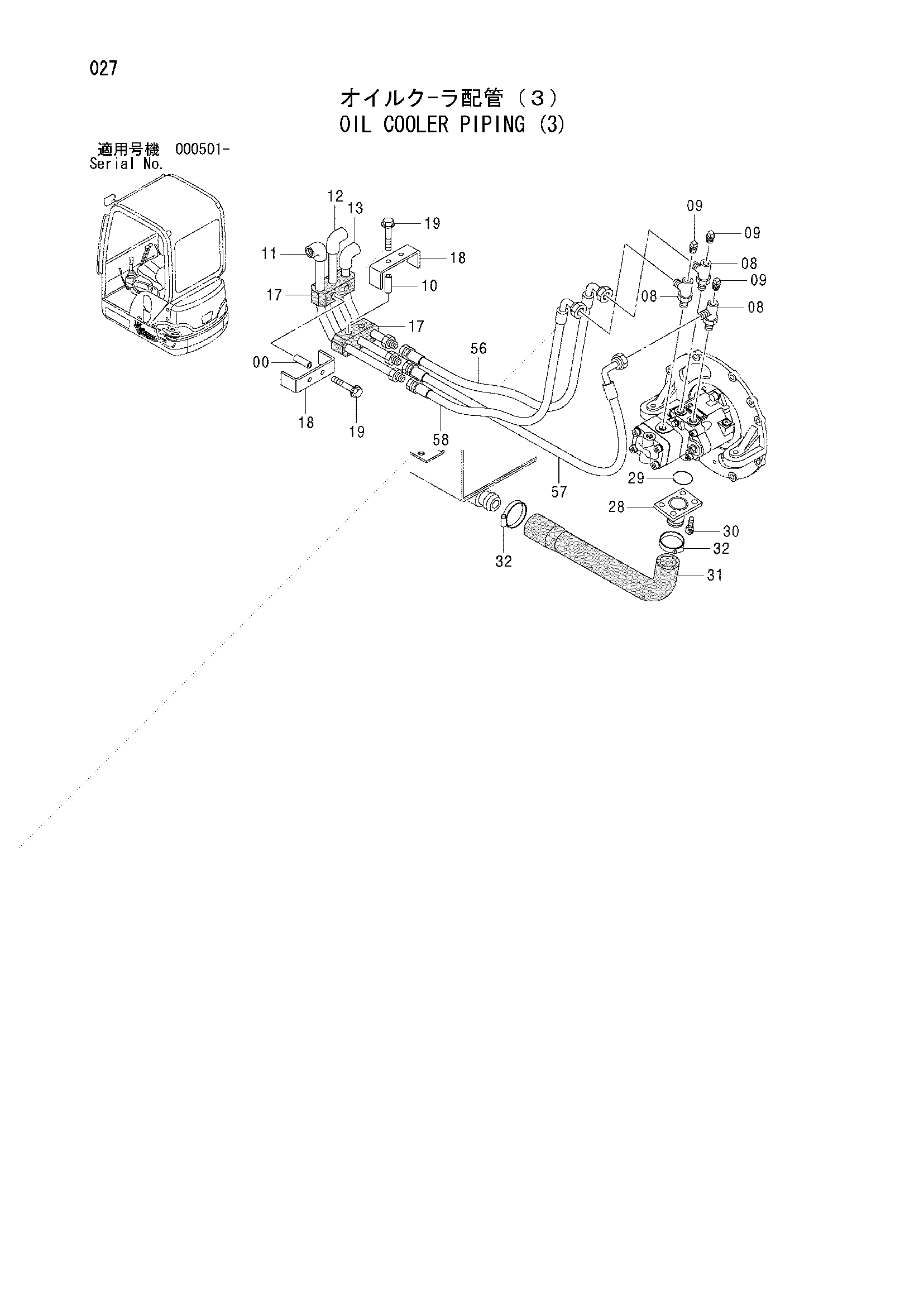

Заводская схема «Масляный радиатор трубопроводы (3)» для HITACHI ZX18. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 08 | E4442093 | Тройник | 3 |
| 08A | E4509180 | Уплотнительное кольцо | 1 |
| 09 | E94-2022 | Пробка | 3 |
| 10 | E4396502 | Втулка | 4 |
| 11 | E9757455 | Трубка | 1 |
| 12 | E9757456 | Трубка | 1 |
| 13 | E9757457 | Трубка | 1 |
| 17 | E4461975 | Резиновая втулка | 2 |
| 18 | E4461974 | Хомут | 2 |
| 19 | 4625754 | Болт с шайбой | 4 |
| 28 | E9755317 | Всасывающая трубка | 1 |
| 29 | EA810035 | Уплотнительное кольцо | 1 |
| 30 | EJ771020 | Болт с внутренним шестигранником | 4 |
| 31 | E3093250 | Резиновый шланг | 1 |
| 32 | E4505385 | Хомут шланга | 2 |
| 56 | E4477085 | Шланг (PP1) | 1 |
| 57 | E4477086 | Шланг (PP2) | 1 |
| 58 | E4477087 | Шланг (PP3) | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX18 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
