Гусеничная рама — HITACHI ZX18

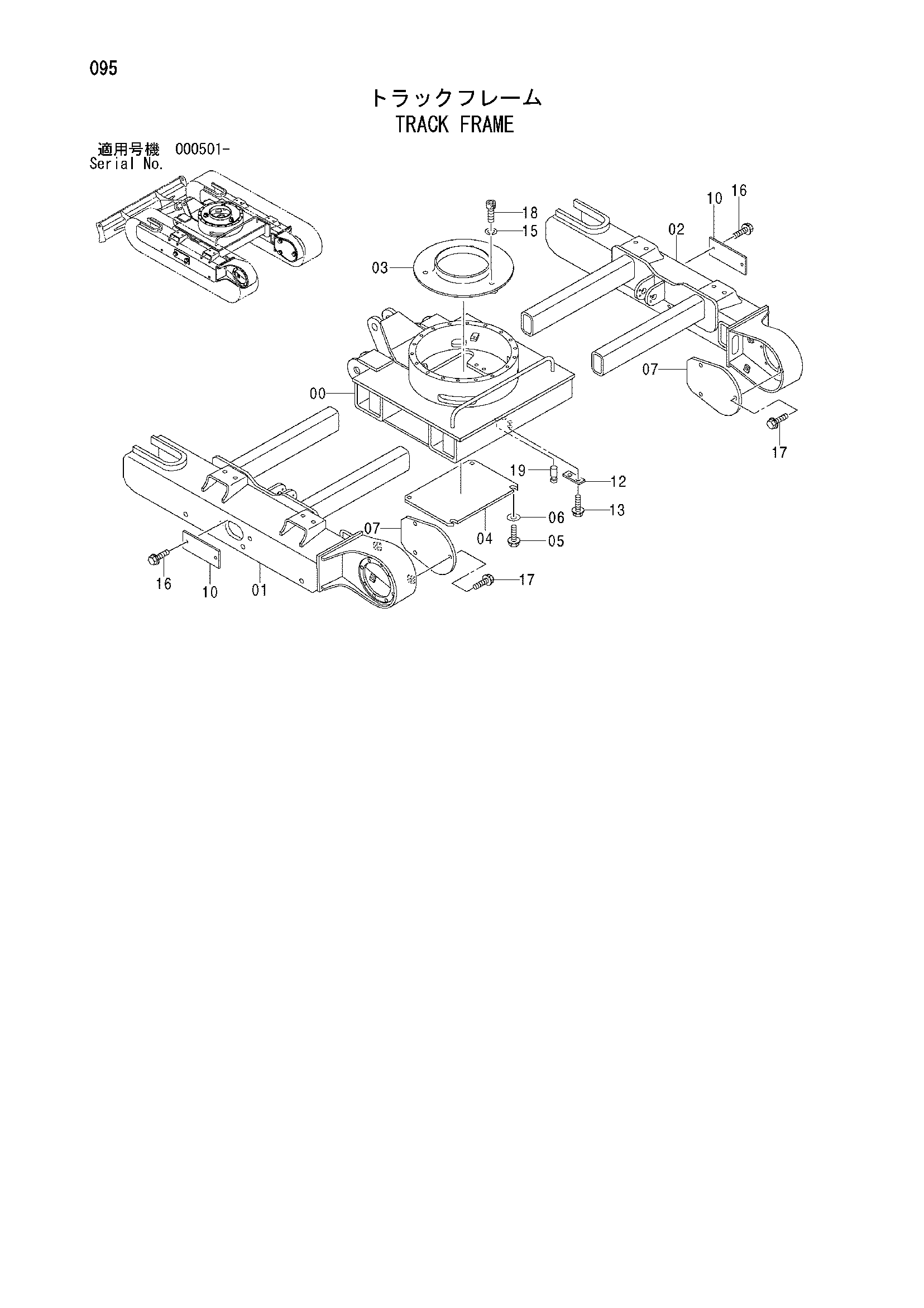

Заводская схема «Гусеничная рама» для HITACHI ZX18. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | E5007930 | Рама центральный | 1 |
| 01 | E7041040 | Рама боковой (левый) | 1 |
| 02 | E7041041 | Рама боковой (правый) | 1 |
| 03 | E8075196 | Крышка | 1 |
| 04 | E3093598 | Крышка | 1 |
| 05 | 4625749 | Болт с шайбой | 4 |
| 06 | EJ253108 | Плоская шайба | 4 |
| 07 | E4340414 | Крышка | 2 |
| 10 | E4354159 | Пластина | 2 |
| 12 | E4463497 | Пластина | 2 |
| 13 | 4625750 | Болт с шайбой | 4 |
| 15 | J252108 | Пружинная шайба | 3 |
| 16 | EJ051020 | Болт с шайбой | 4 |
| 17 | 4618460 | Болт с шайбой | 6 |
| 18 | J770820 | Болт с внутренним шестигранником | 3 |
| 19 | E4602073 | Палец | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX18 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
