2Ходовой многофункциональный трубопроводы (1-2) — HITACHI ZX17UNA-2

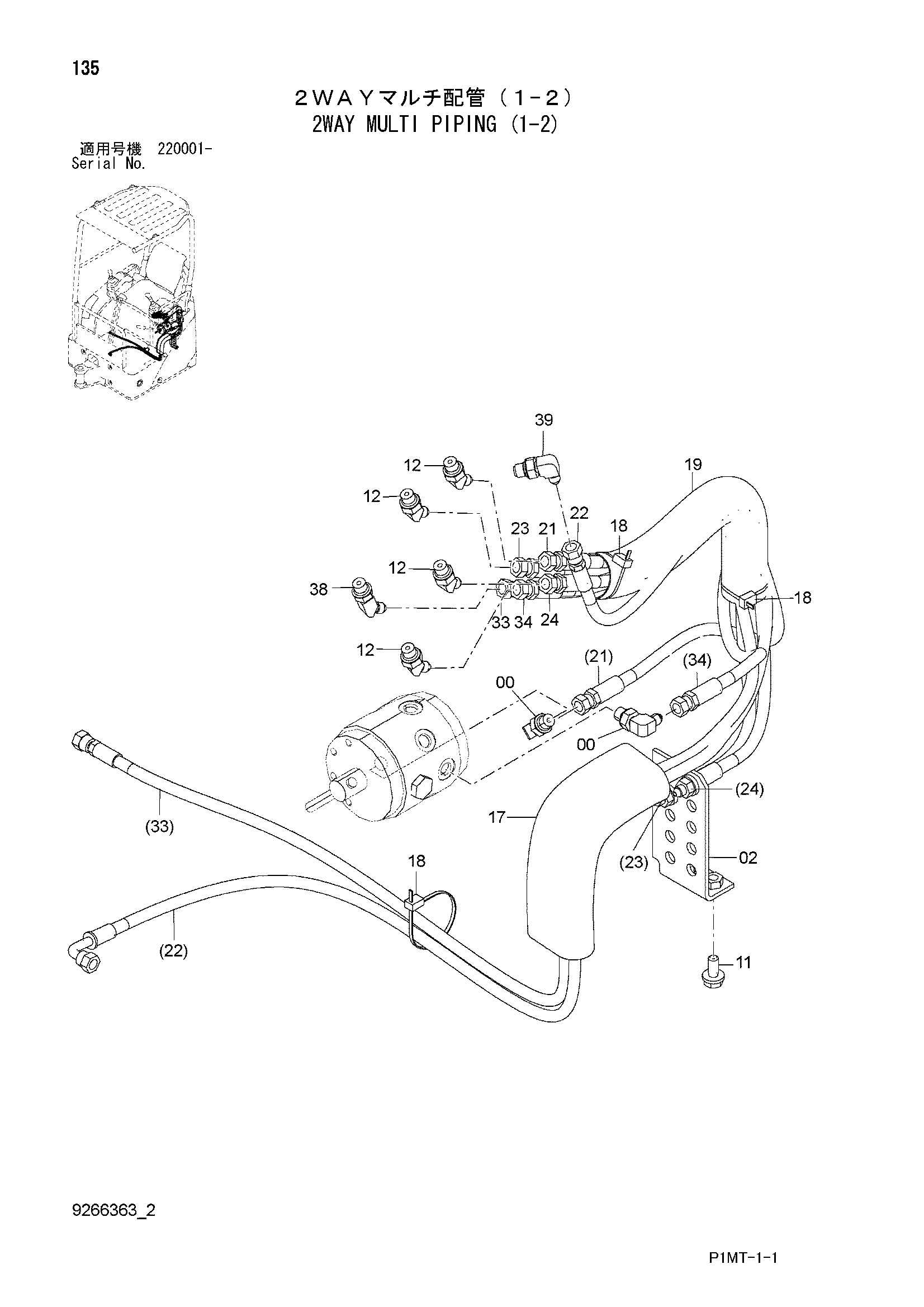

Заводская схема «2Ходовой многофункциональный трубопроводы (1-2)» для HITACHI ZX17UNA-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | A852322 | Угловой штуцер | 2 |
| 00A | 957366 | Уплотнительное кольцо | 1 |
| 02 | 9766425 | Кронштейн | 1 |
| 11 | J271025 | Болт с шайбой | 2 |
| 11A | J901025 | Болт | 1 |
| 11B | J222010 | Шайба | 1 |
| 12 | A852222 | Угловой штуцер | 4 |
| 12A | 957366 | Уплотнительное кольцо | 1 |
| 17 | 4323247 | Защитный кожух | 1 |
| 18 | 4055312 | Ленточный зажим | 3 |
| 19 | 4664518 | Защитный кожух | 1 |
| 21 | 4664089 | Шланг | 1 |
| 22 | 4664090 | Шланг | 1 |
| 23 | 4664091 | Шланг | 1 |
| 24 | 4664092 | Шланг | 1 |
| 33 | 4664013 | Шланг | 1 |
| 34 | 4664014 | Шланг | 1 |
| 38 | 4636326 | Угловой штуцер | 1 |
| 38A | 957366 | Уплотнительное кольцо | 1 |
| 39 | 4652861 | Фильтр | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX17UNA-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
