Топливные трубопроводы — HITACHI ZX17UNA-2

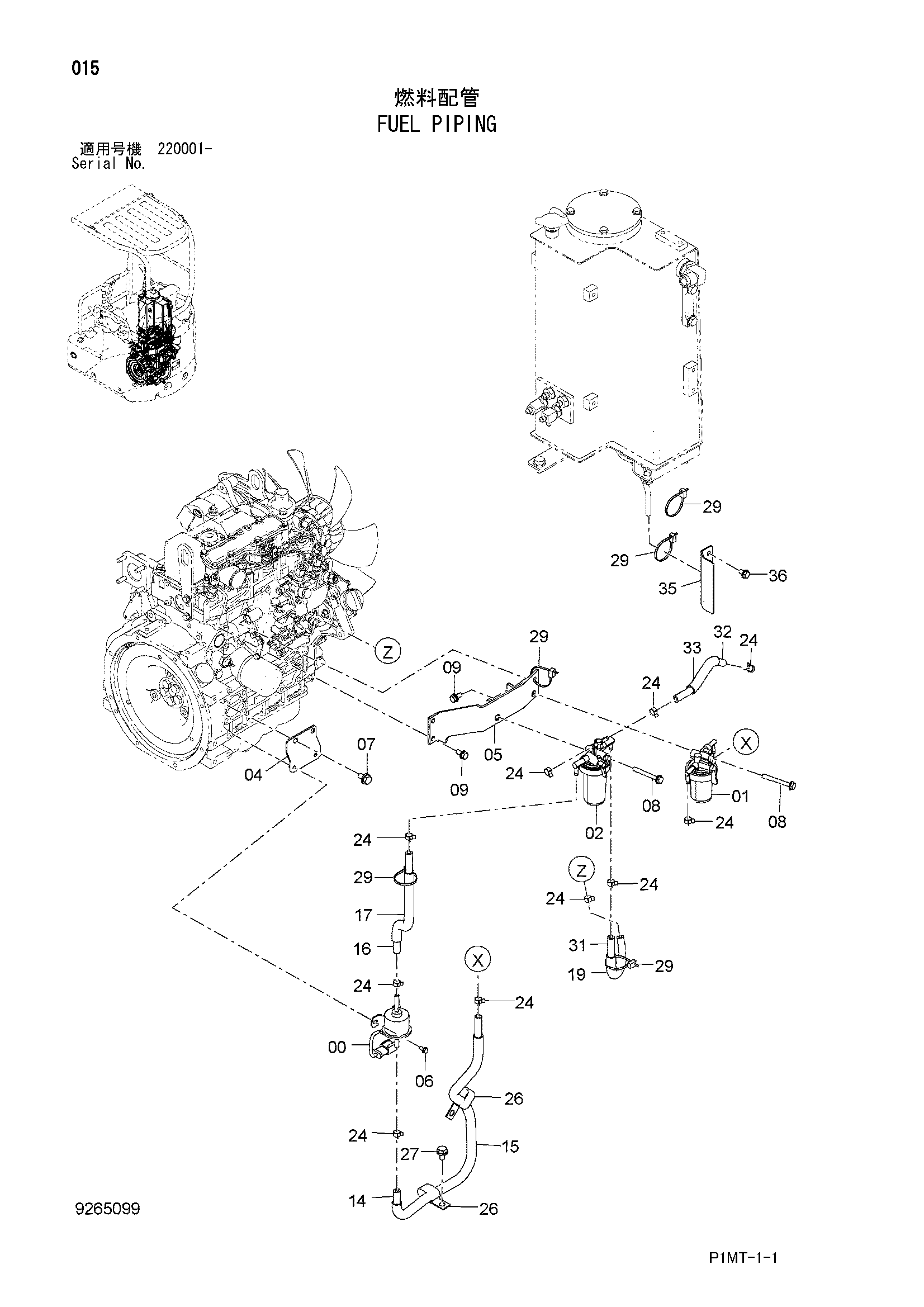

Заводская схема «Топливные трубопроводы» для HITACHI ZX17UNA-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4626347 | Насос | 1 |
| 01 | 4664736 | Сепаратор | 1 |
| 02 | 4664737 | Топливный фильтр | 1 |
| 04 | 9766254 | Кронштейн | 1 |
| 05 | 8105282 | Кронштейн | 1 |
| 06 | J260614 | Болт с шайбой | 2 |
| 06A | J900614 | Болт | 1 |
| 06B | A590106 | Плоская шайба | 1 |
| 07 | J271020 | Болт с шайбой | 2 |
| 07A | J901020 | Болт | 1 |
| 07B | J222010 | Шайба | 1 |
| 08 | J260870 | Болт с шайбой | 2 |
| 08A | J900870 | Болт | 1 |
| 08B | A590108 | Плоская шайба | 1 |
| 09 | 4625750 | Болт с шайбой | 3 |
| 14 | 4363459 | Топливный шланг | 1 |
| 15 | 4358215 | Трубка | 1 |
| 16 | 4346563 | Топливный шланг | 1 |
| 17 | 4428404 | Трубка | 1 |
| 19 | 4434365 | Трубка | 1 |
| 24 | 4616159 | Хомут шланга | 10 |
| 26 | 4190282 | Зажим | 2 |
| 27 | J271020 | Болт с шайбой | 1 |
| 27A | J901020 | Болт | 1 |
| 27B | J222010 | Шайба | 1 |
| 29 | 4055312 | Ленточный зажим | 5 |
| 31 | 4427932 | Топливный шланг | 1 |
| 32 | 4383153 | Топливный шланг | 1 |
| 33 | 4427938 | Трубка | 1 |
| 35 | 9767889 | Кронштейн | 1 |
| 36 | J260816 | Болт с шайбой | 2 |
| 36A | J900816 | Болт | 1 |
| 36B | A590108 | Плоская шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX17UNA-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
