Топливный линия — HITACHI ZX17UNA-2

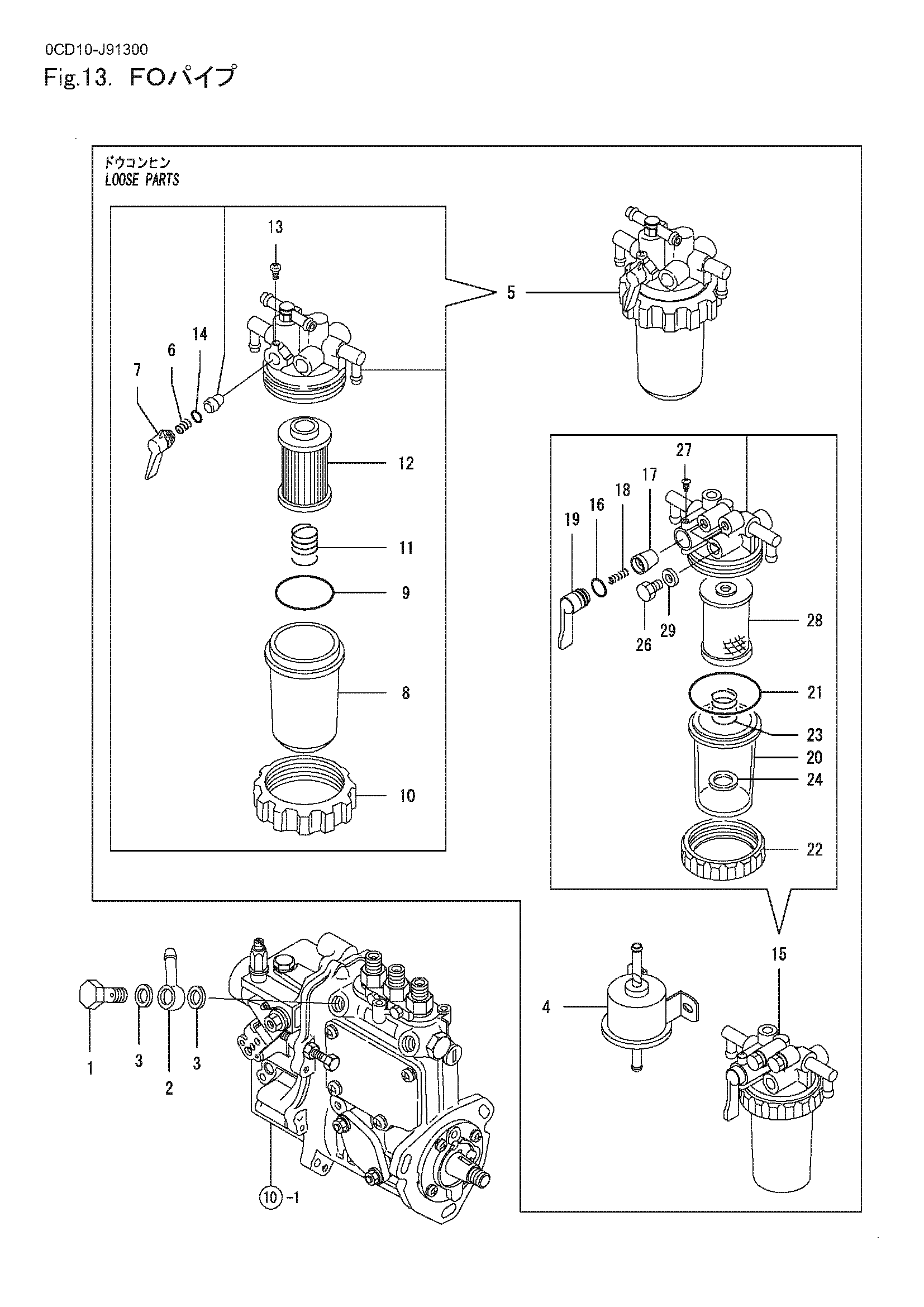

Заводская схема «Топливный линия» для HITACHI ZX17UNA-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 1 | 103854-39140 | Болт, трубка соединение | 1 |
| 2 | 101304-59020 | Соединение 12, трубка | 1 |
| 3 | 22190-120002 | Уплотнение шайба 12 | 2 |
| 4 | 129612-52100 | Топливный насос | 1 |
| 5 | 119833-55620 | Страинер в сборе, топливный | 1 |
| 6 | 104200-55330 | Пружина, тапер клапан | 1 |
| 7 | 119810-55340 | Рычаг | 1 |
| 8 | 121254-55510 | Чашка, страинер | 1 |
| 9 | 102103-55520 | Уплотнительное кольцо | 1 |
| 10 | 110250-55610 | Кольцо, ретаининг | 1 |
| 11 | 121250-55620 | Пружина | 1 |
| 12 | 119810-55650 | Элемент | 1 |
| 13 | 104200-55750 | Винт M 4 | 1 |
| 14 | 24311-240100 | Уплотнительное кольцо 1A P-10A | 1 |
| 15 | 129335-55700 | Сепаратор, водяной | 1 |
| 16 | 24311-240100 | Уплотнительное кольцо 1A P-10A | 1 |
| 17 | 104200-55321 | Клапан, тапер | 1 |
| 18 | 104200-55330 | Пружина, тапер клапан | 1 |
| 19 | 104200-55341 | Рукоятка, кокк | 1 |
| 20 | 124064-55510 | Бовл, топливный страинер | 1 |
| 21 | 102103-55520 | Уплотнительное кольцо | 1 |
| 22 | 110250-55610 | Кольцо, ретаининг | 1 |
| 23 | 121257-55720 | Пружина, экран | 1 |
| 24 | 121257-55731 | Поплавок | 1 |
| 26 | 101720-55750 | Пробка 6 | 2 |
| 27 | 104200-55750 | Винт M 4 | 1 |
| 28 | 171081-55910 | Экран | 1 |
| 29 | 23418-060000 | Прокладка 6, нейлоновый | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX17UNA-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
