Гусеничная рама (резиновая гусеница) — HITACHI ZX17UNA-2

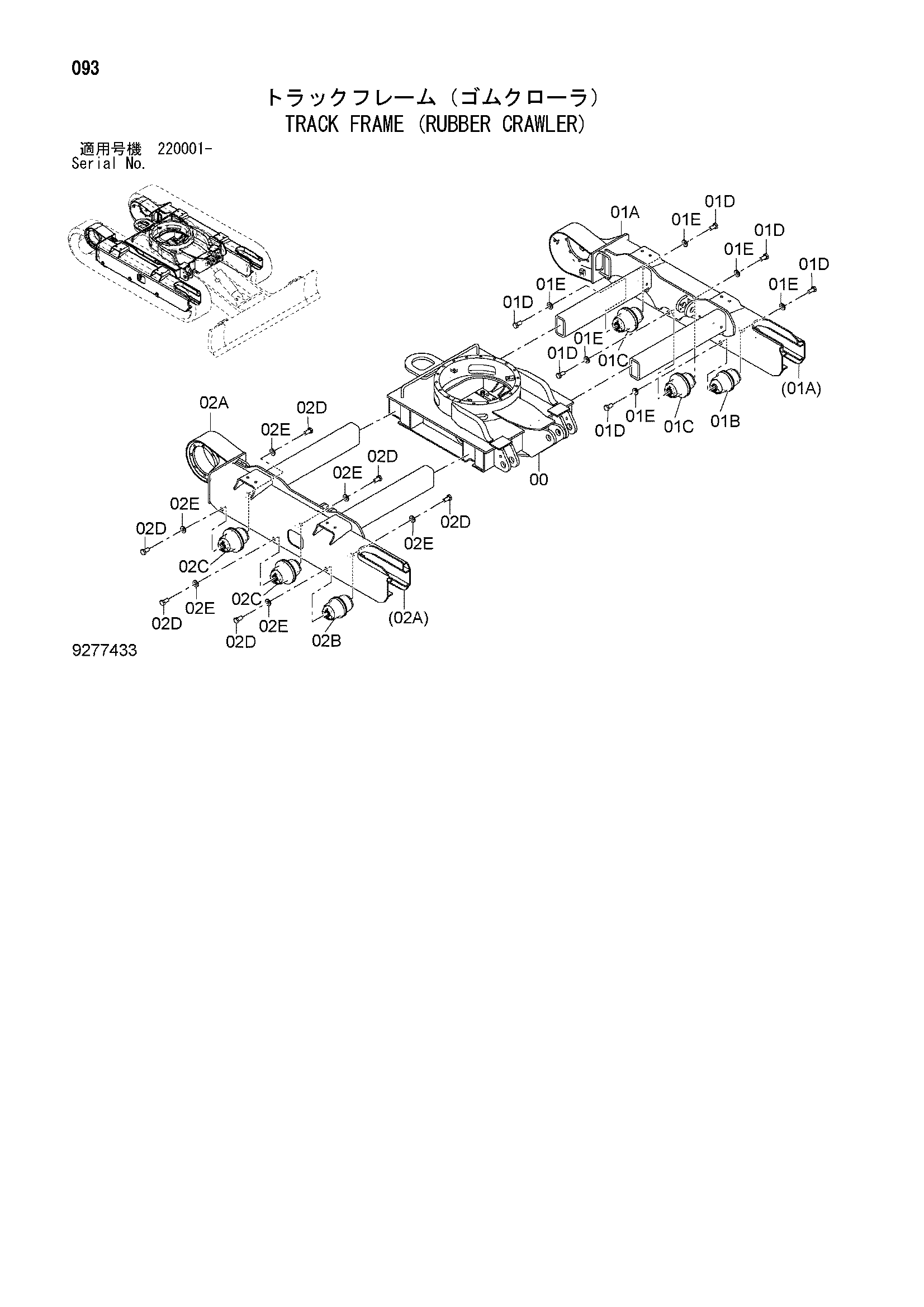

Заводская схема «Гусеничная рама (резиновая гусеница)» для HITACHI ZX17UNA-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8109334 | Рама центральный | 1 |
| 01 | 9277427 | Рама боковой (левый) | 1 |
| 01A | 7050743 | Рама боковой (левый) | 1 |
| 01B | 4340393 | Каток нижний | 1 |
| 01C | 4640798 | Каток нижний | 2 |
| 01D | 4300026 | Болт | 6 |
| 01E | J222014 | Шайба | 6 |
| 02 | 9277428 | Рама боковой (правый) | 1 |
| 02A | 7050744 | Рама боковой (правый) | 1 |
| 02B | 4340393 | Каток нижний | 1 |
| 02C | 4640798 | Каток нижний | 2 |
| 02D | 4300026 | Болт | 6 |
| 02E | J222014 | Шайба | 6 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX17UNA-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
