Электрооборудование (1-2) — HITACHI ZX17UNA-2

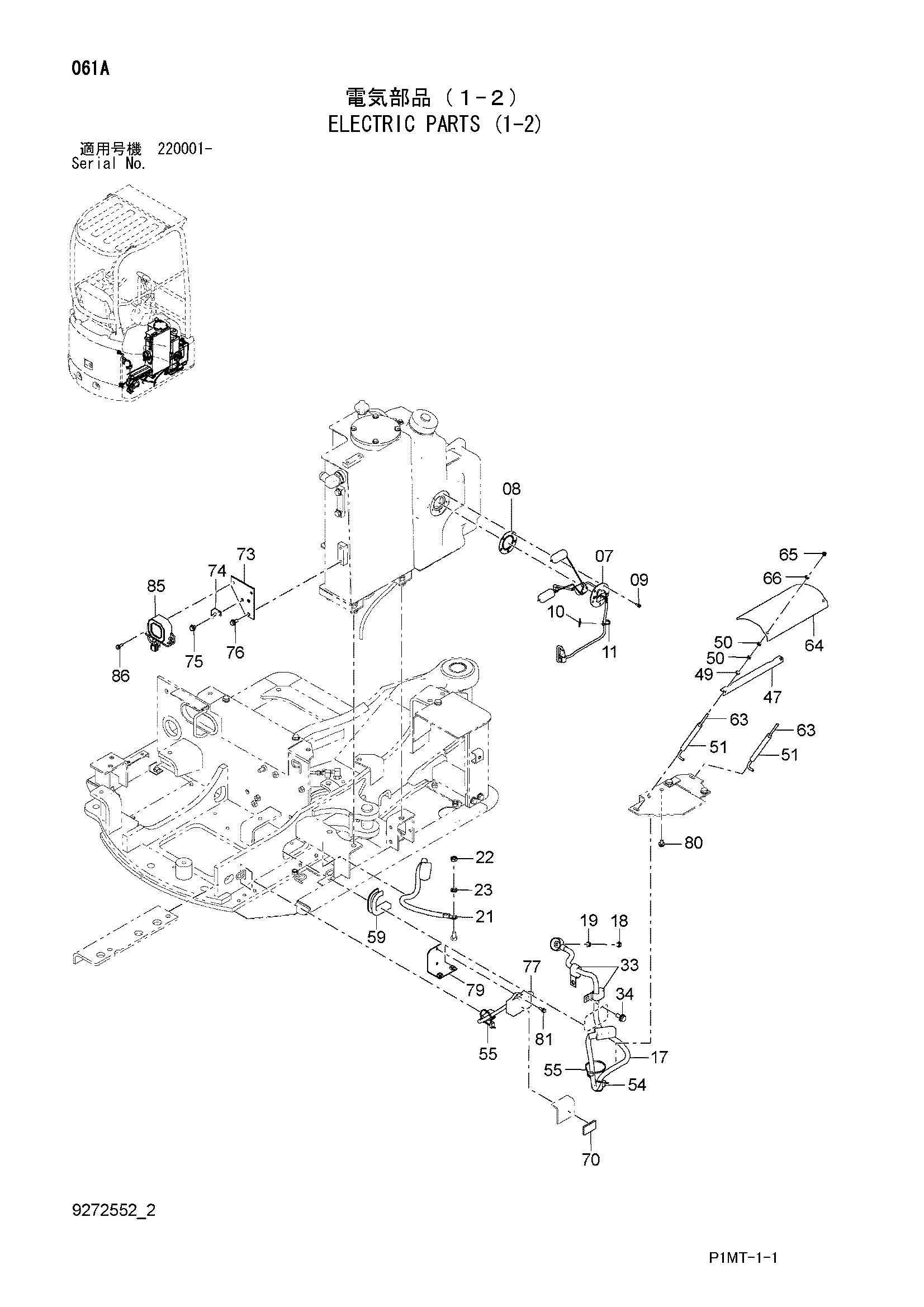

Заводская схема «Электрооборудование (1-2)» для HITACHI ZX17UNA-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 07 | 4657639 | Поплавок | 1 |
| 08 | 4376524 | Манжета | 1 |
| 09 | 4382035 | Винт | 5 |
| 10 | 4289709 | Опора | 1 |
| 11 | 4326365 | Ленточный зажим | 1 |
| 17 | 4657637 | Трос батт. | 1 |
| 18 | M500807 | Гайка | 1 |
| 19 | A590908 | Пружинная шайба | 1 |
| 21 | 4657638 | Трос батт. | 1 |
| 22 | J950010 | Гайка | 1 |
| 23 | A590910 | Пружинная шайба | 1 |
| 33 | 4190282 | Зажим | 2 |
| 34 | J271025 | Болт с шайбой | 1 |
| 34A | J901025 | Болт | 1 |
| 34B | J222010 | Шайба | 1 |
| 47 | 4292311 | Кронштейн | 1 |
| 49 | A590106 | Плоская шайба | 2 |
| 50 | M500605 | Гайка | 4 |
| 51 | 4289704 | Трубка | 2 |
| 54 | 4055311 | Ленточный зажим | 1 |
| 55 | 4055312 | Ленточный зажим | 2 |
| 59 | 4662400 | Резиновая втулка | 1 |
| 63 | 4623695 | Болт | 2 |
| 64 | 4663006 | Крышка | 1 |
| 65 | M500605 | Гайка | 2 |
| 66 | A590106 | Плоская шайба | 2 |
| 70 | 4392475 | Резиновая прокладка | 1 |
| 73 | 8105800 | Кронштейн | 1 |
| 74 | 4257159 | Кронштейн | 1 |
| 75 | J260812 | Болт с шайбой | 1 |
| 75A | J900812 | Болт | 1 |
| 75B | A590108 | Плоская шайба | 1 |
| 76 | 4625750 | Болт с шайбой | 2 |
| 77 | 4469599 | Контроллер | 1 |
| 79 | 9766654 | Кронштейн | 1 |
| 80 | J260816 | Болт с шайбой | 2 |
| 80A | J900816 | Болт | 1 |
| 80B | A590108 | Плоская шайба | 1 |
| 81 | J680620 | Винт с шайбой | 2 |
| 85 | 4668166 | Сигнализация | 1 |
| 86 | J680620 | Винт с шайбой | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX17UNA-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
