Облицовка (1-1) — HITACHI ZX17UNA-2

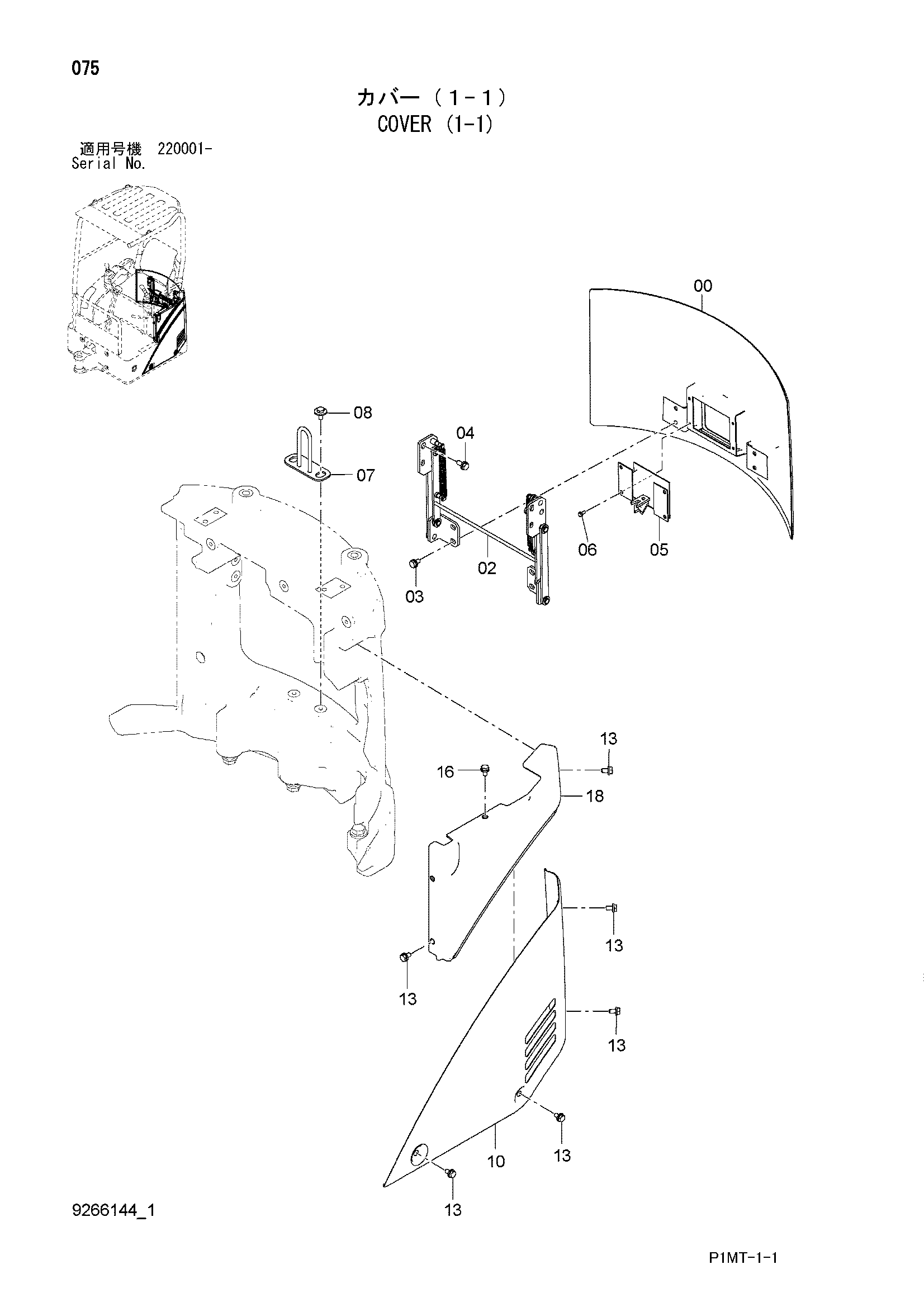

Заводская схема «Облицовка (1-1)» для HITACHI ZX17UNA-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 7050881 | Крышка двигатель | 1 |
| 02 | 9265270 | Петля | 1 |
| 03 | J271020 | Болт с шайбой | 4 |
| 03A | J901020 | Болт | 1 |
| 03B | J222010 | Шайба | 1 |
| 04 | J271025 | Болт с шайбой | 4 |
| 04A | J901025 | Болт | 1 |
| 04B | J222010 | Шайба | 1 |
| 05 | 4618583 | Раткх | 1 |
| 06 | J260616 | Болт с шайбой | 4 |
| 06A | J900616 | Болт | 1 |
| 06B | A590106 | Плоская шайба | 1 |
| 07 | 9766294 | Защёлка | 1 |
| 08 | J281025 | Болт с шайбой | 2 |
| 08A | J901025 | Болт | 1 |
| 08B | 4486055 | Шайба | 1 |
| 10 | 2053575 | Крышка боковой | 1 |
| 13 | J271020 | Болт с шайбой | 7 |
| 13A | J901020 | Болт | 1 |
| 13B | J222010 | Шайба | 1 |
| 16 | J271020 | Болт с шайбой | 1 |
| 16A | J901020 | Болт | 1 |
| 16B | J222010 | Шайба | 1 |
| 18 | 7052741 | Крышка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX17UNA-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
