3-Пиллар навес — HITACHI ZX17UNA-2

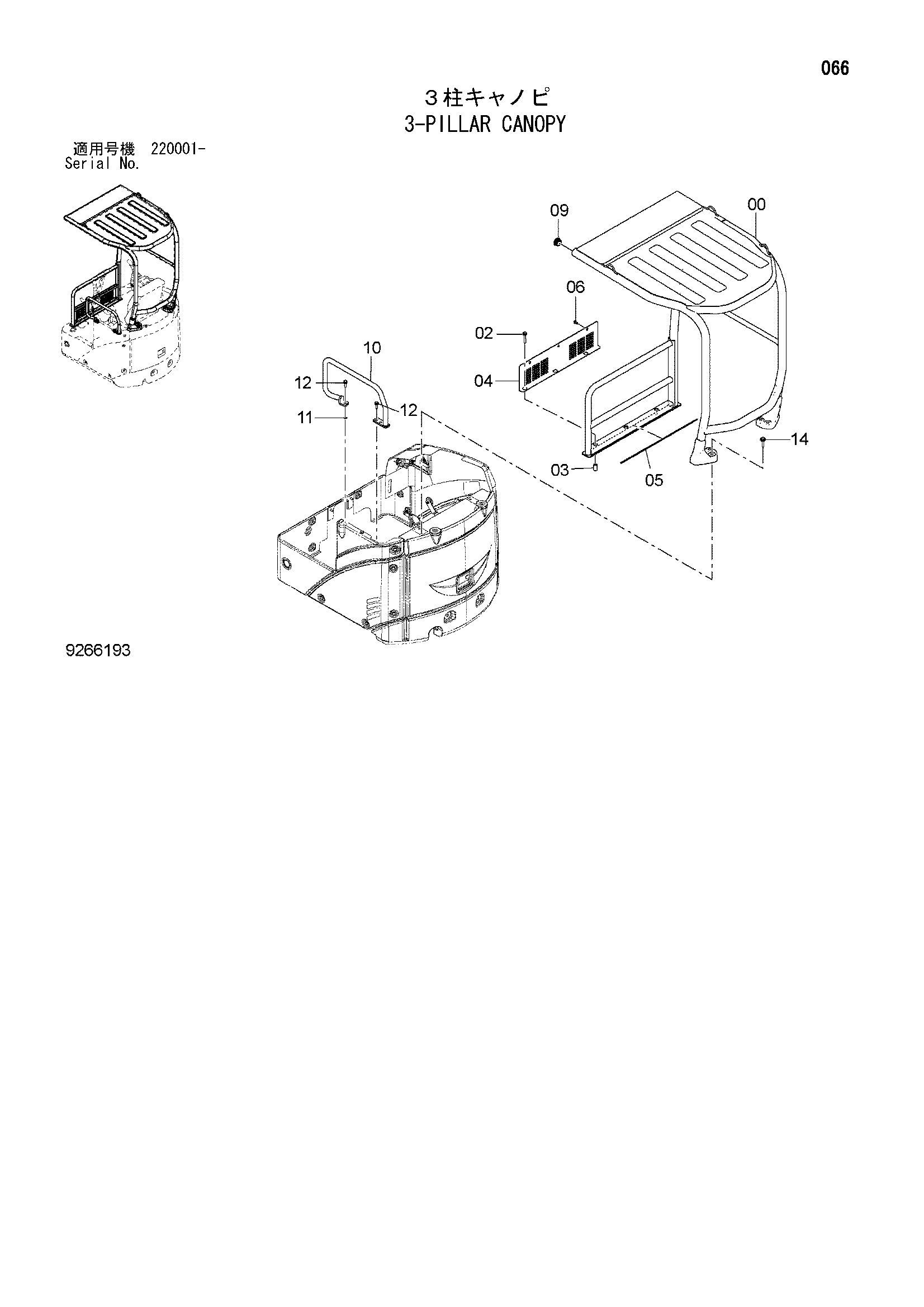

Заводская схема «3-Пиллар навес» для HITACHI ZX17UNA-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 6024692 | Навес | 1 |
| 02 | J271065 | Болт с шайбой | 3 |
| 02A | J901065 | Болт | 1 |
| 02B | J222010 | Шайба | 1 |
| 03 | 4617435 | Проставка | 3 |
| 04 | 3108398 | Защитный кожух | 1 |
| 05 | 4657612 | Резиновое уплотнение | 1 |
| 06 | J260820 | Болт с шайбой | 3 |
| 06A | J900820 | Болт | 1 |
| 06B | A590108 | Плоская шайба | 1 |
| 09 | 4650769 | Колпачок | 1 |
| 10 | 7051326 | Стойка | 1 |
| 11 | 4658974 | Шайба зуб | 1 |
| 12 | J271035 | Болт с шайбой | 3 |
| 12A | J901035 | Болт | 1 |
| 12B | J222010 | Шайба | 1 |
| 14 | J281255 | Болт с шайбой | 4 |
| 14A | J901255 | Болт | 1 |
| 14B | 4249324 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX17UNA-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
