Радиатор — HITACHI ZX17UNA-2

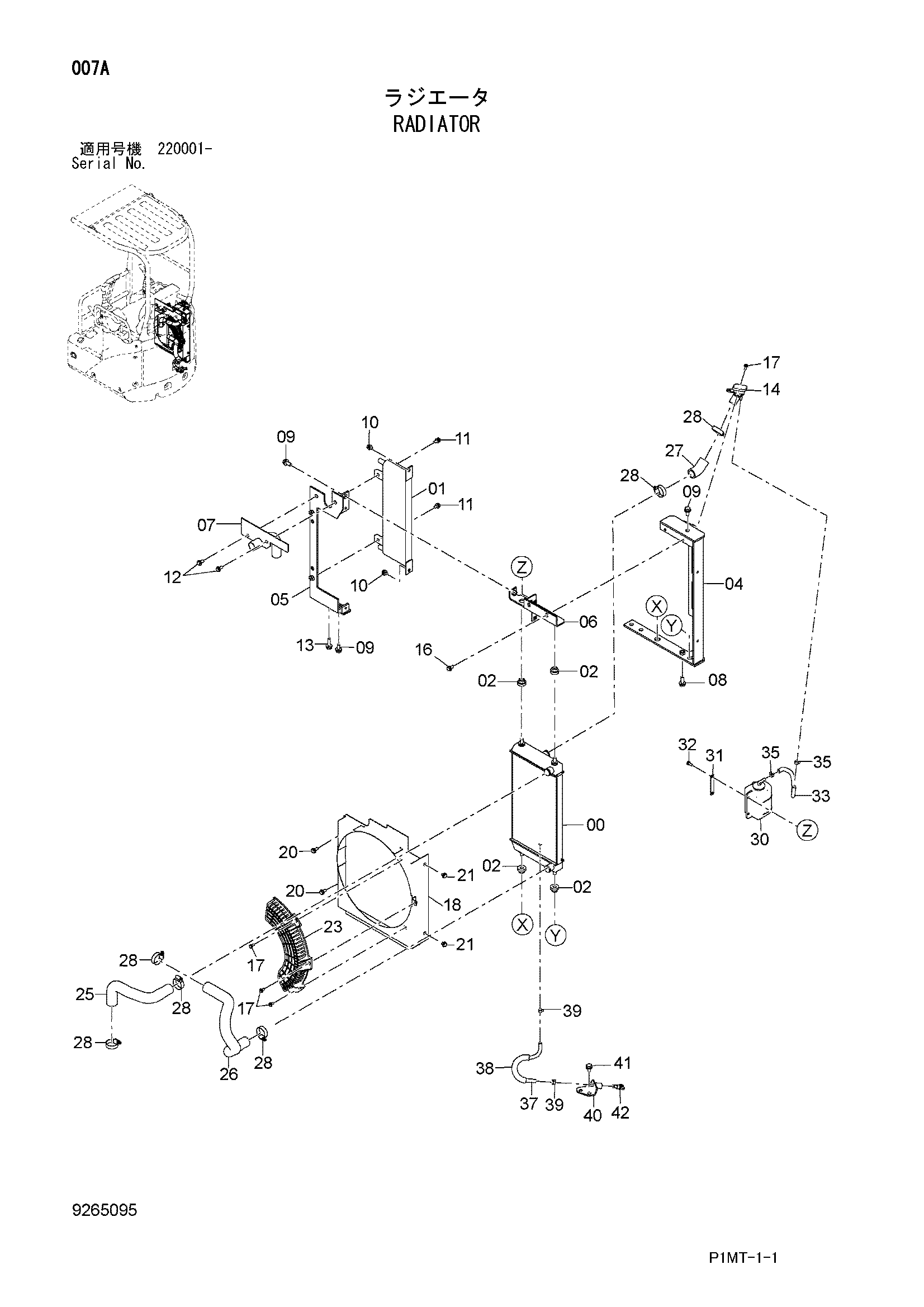

Заводская схема «Радиатор» для HITACHI ZX17UNA-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4657137 | Радиатор | 1 |
| 01 | 4655798 | Масляный радиатор | 1 |
| 02 | 4655912 | Резиновая подушка | 4 |
| 04 | 7051040 | Кронштейн | 1 |
| 05 | 8105250 | Кронштейн | 1 |
| 06 | 8105251 | Кронштейн | 1 |
| 07 | 8105249 | Кронштейн | 1 |
| 08 | J271030 | Болт с шайбой | 1 |
| 08A | J901030 | Болт | 1 |
| 08B | J222010 | Шайба | 1 |
| 09 | J271025 | Болт с шайбой | 3 |
| 09A | J901025 | Болт | 1 |
| 09B | J222010 | Шайба | 1 |
| 10 | 4625749 | Болт с шайбой | 2 |
| 11 | 4625750 | Болт с шайбой | 2 |
| 12 | J260820 | Болт с шайбой | 2 |
| 12A | J900820 | Болт | 1 |
| 12B | A590108 | Плоская шайба | 1 |
| 13 | J271035 | Болт с шайбой | 1 |
| 13A | J901035 | Болт | 1 |
| 13B | J222010 | Шайба | 1 |
| 14 | 4657141 | Колпачок | 1 |
| 16 | J260820 | Болт с шайбой | 2 |
| 16A | J900820 | Болт | 1 |
| 16B | A590108 | Плоская шайба | 1 |
| 17 | J260616 | Болт с шайбой | 5 |
| 17A | J900616 | Болт | 1 |
| 17B | A590106 | Плоская шайба | 1 |
| 18 | 6024714 | Кожух | 1 |
| 20 | J260820 | Болт с шайбой | 2 |
| 20A | J900820 | Болт | 1 |
| 20B | A590108 | Плоская шайба | 1 |
| 21 | J260812 | Болт с шайбой | 2 |
| 21A | J900812 | Болт | 1 |
| 21B | A590108 | Плоская шайба | 1 |
| 23 | 2054237 | Защита вентилятор | 1 |
| 25 | 3108222 | Водяной шланг | 1 |
| 26 | 3108223 | Водяной шланг | 1 |
| 27 | 4657140 | Водяной шланг | 1 |
| 28 | 4505243 | Хомут шланга | 6 |
| 30 | 4279429 | Бак воды | 1 |
| 31 | 4485755 | Пластина | 1 |
| 32 | J260620 | Болт с шайбой | 2 |
| 32A | J900620 | Болт | 1 |
| 32B | A590106 | Плоская шайба | 1 |
| 33 | 4428603 | Водяной шланг | 1 |
| 35 | 4351486 | Хомут шланга | 2 |
| 37 | 4462800 | Водяной шланг | 1 |
| 38 | 4427938 | Трубка | 1 |
| 39 | 4351486 | Хомут шланга | 2 |
| 40 | 4401686 | Кран | 1 |
| 41 | J271020 | Болт с шайбой | 2 |
| 41A | J901020 | Болт | 1 |
| 41B | J222010 | Шайба | 1 |
| 42 | 4401687 | Кран | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX17UNA-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
