Тяга (1) — HITACHI ZX17UNA-2

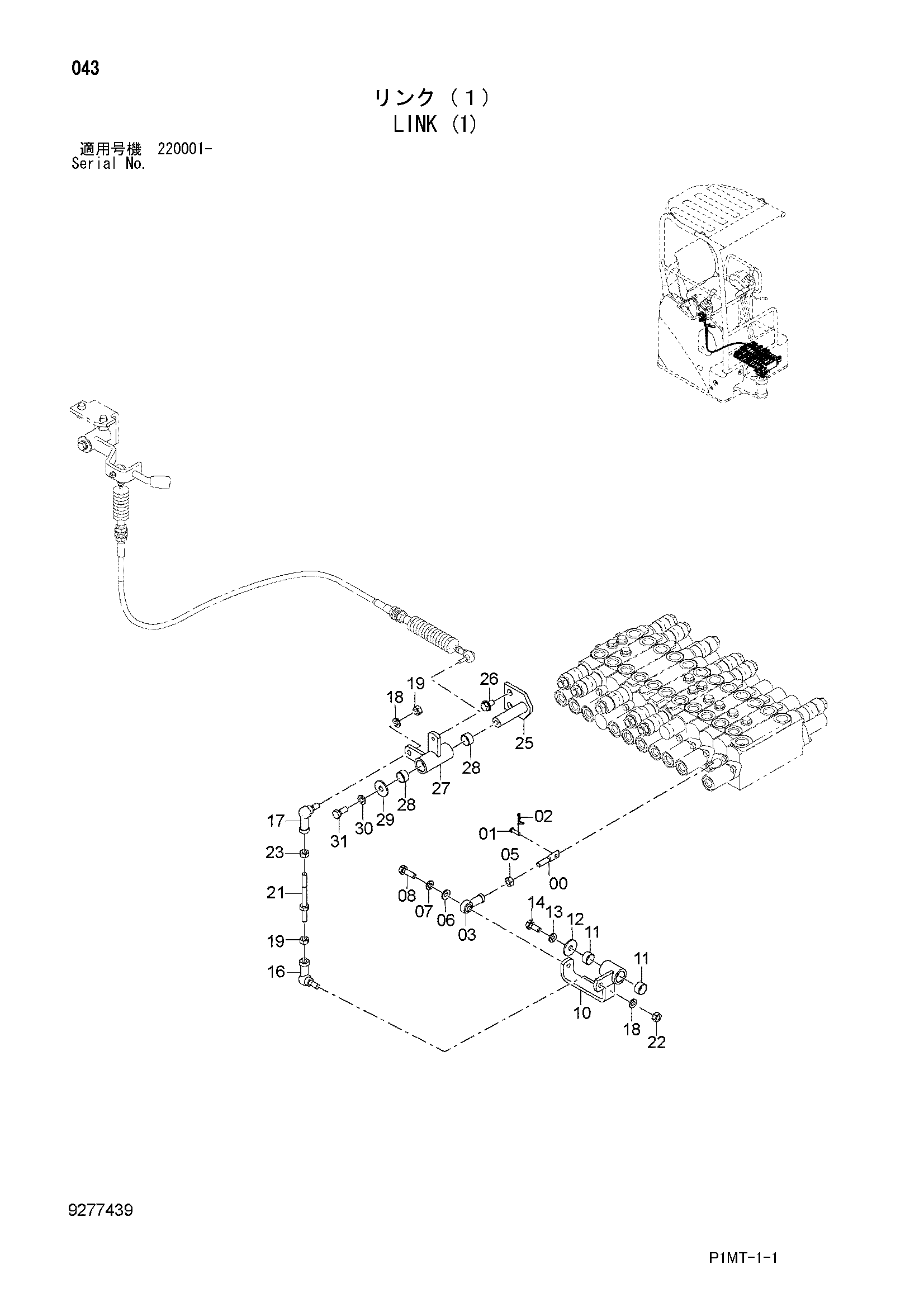

Заводская схема «Тяга (1)» для HITACHI ZX17UNA-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4657498 | Шток | 1 |
| 01 | 4279607 | Палец | 1 |
| 02 | 4365839 | Стопорный палец | 1 |
| 03 | 4429634 | Концевой шток | 1 |
| 05 | M500807 | Гайка | 1 |
| 06 | A590108 | Плоская шайба | 1 |
| 07 | A590908 | Пружинная шайба | 1 |
| 08 | J900825 | Болт | 1 |
| 10 | 8105783 | Тяга | 1 |
| 11 | 4657499 | Втулка | 2 |
| 12 | 4338215 | Шайба | 1 |
| 13 | A590908 | Пружинная шайба | 1 |
| 14 | J900820 | Болт | 1 |
| 16 | 4287792 | Шарнир | 1 |
| 17 | 4287793 | Соединение шарик (левый) | 1 |
| 18 | A590908 | Пружинная шайба | 2 |
| 19 | M500807 | Гайка | 2 |
| 21 | 9766417 | Шток | 1 |
| 22 | M500807 | Гайка | 1 |
| 23 | M580008 | Гайка (левый) | 1 |
| 25 | 8105784 | Палец | 1 |
| 26 | J260816 | Болт с шайбой | 2 |
| 26A | J900816 | Болт | 1 |
| 26B | A590108 | Плоская шайба | 1 |
| 27 | 9766416 | Тяга | 1 |
| 28 | 4657499 | Втулка | 2 |
| 29 | 4338215 | Шайба | 1 |
| 30 | A590908 | Пружинная шайба | 1 |
| 31 | J900820 | Болт | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX17UNA-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
