Дополнительный трубопроводы (стрела) — HITACHI ZX17UNA-2

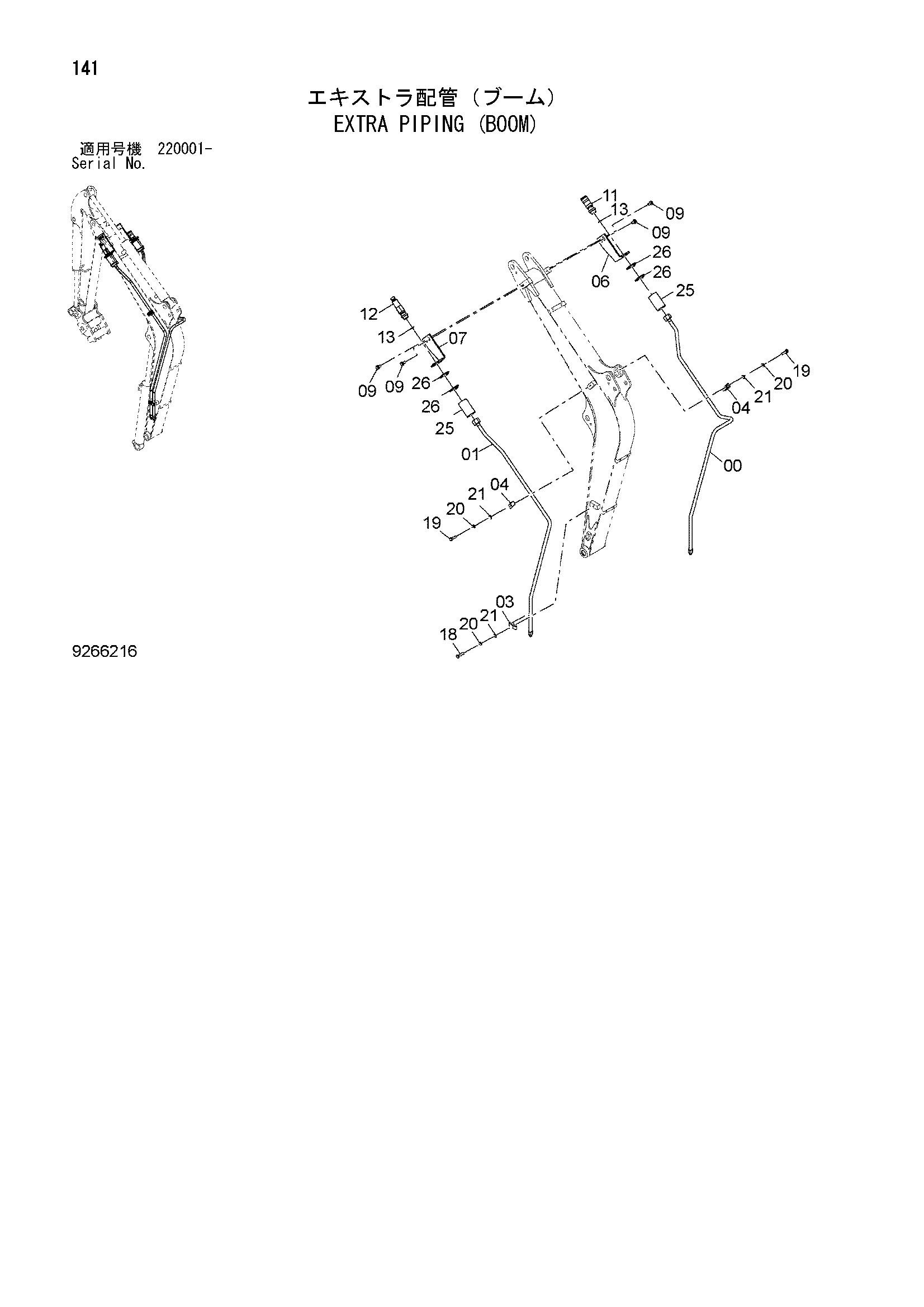

Заводская схема «Дополнительный трубопроводы (стрела)» для HITACHI ZX17UNA-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8105830 | Трубка | 1 |
| 01 | 8105831 | Трубка | 1 |
| 03 | 4633950 | Хомут трубки | 1 |
| 04 | 4138227 | Хомут трубки | 2 |
| 06 | 3102723 | Правый кронштейн | 1 |
| 07 | 3101427 | Левый кронштейн | 1 |
| 09 | J271025 | Болт с шайбой | 4 |
| 09A | J901025 | Болт | 1 |
| 09B | J222010 | Шайба | 1 |
| 11 | 4486229 | Самоуплотняющееся соединение | 1 |
| 12 | 4630095 | Самоуплотняющееся соединение | 1 |
| 13 | 4187308 | Уплотнительное кольцо | 2 |
| 18 | J901045 | Болт | 1 |
| 19 | J901040 | Болт | 2 |
| 20 | A590910 | Пружинная шайба | 3 |
| 21 | A590110 | Плоская шайба | 3 |
| 25 | 4664586 | Защитный кожух | 2 |
| 26 | 4055312 | Ленточный зажим | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX17UNA-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
