Поворотная колонна — HITACHI ZX17UNA-2

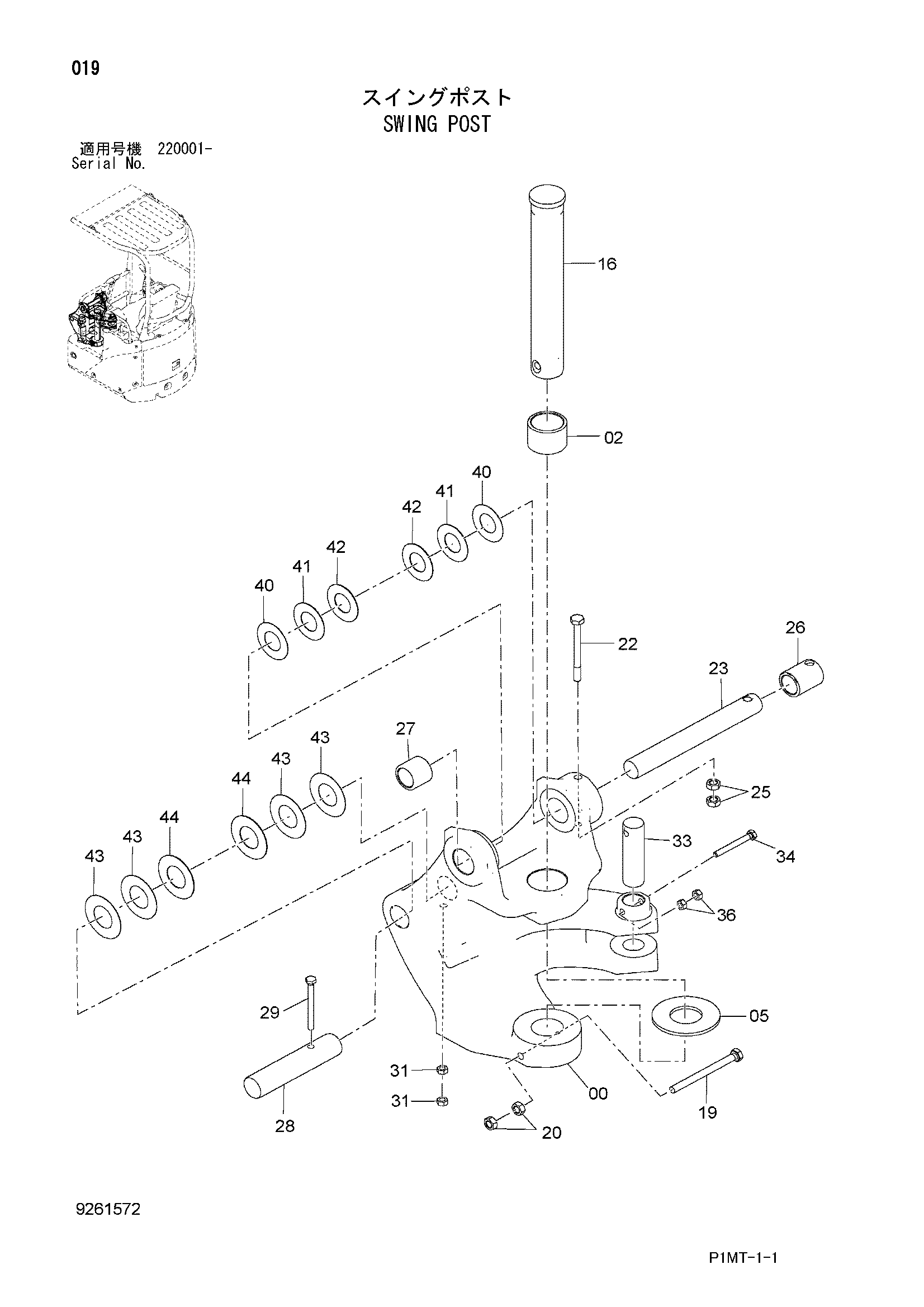

Заводская схема «Поворотная колонна» для HITACHI ZX17UNA-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 1033601 | Свингпост | 1 |
| 02 | 4657442 | Втулка | 1 |
| 05 | 4332766 | Упорная пластина | 1 |
| 16 | 4657422 | Палец | 1 |
| 19 | J901005 | Болт | 1 |
| 20 | J950010 | Гайка | 2 |
| 22 | J921001 | Болт | 1 |
| 23 | 4405402 | Палец | 1 |
| 25 | J950010 | Гайка | 2 |
| 26 | 4400535 | Втулка | 1 |
| 27 | 4405372 | Втулка | 1 |
| 28 | 4657421 | Палец | 1 |
| 29 | J900885 | Болт | 1 |
| 31 | M500807 | Гайка | 2 |
| 33 | 4442906 | Палец | 1 |
| 34 | J900870 | Болт | 1 |
| 36 | M500807 | Гайка | 2 |
| 40 | 4359554 | Регулировочная шайба 0.5mm | 2 |
| 41 | 4359555 | Регулировочная шайба 0.8mm | 2 |
| 42 | 4359556 | Регулировочная шайба 1.0mm | 2 |
| 43 | 4367639 | Регулировочная шайба 0.5mm | 4 |
| 44 | 4367641 | Регулировочная шайба 1.0mm | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX17UNA-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
