Управление двигателем (1) — HITACHI ZX17UNA-2

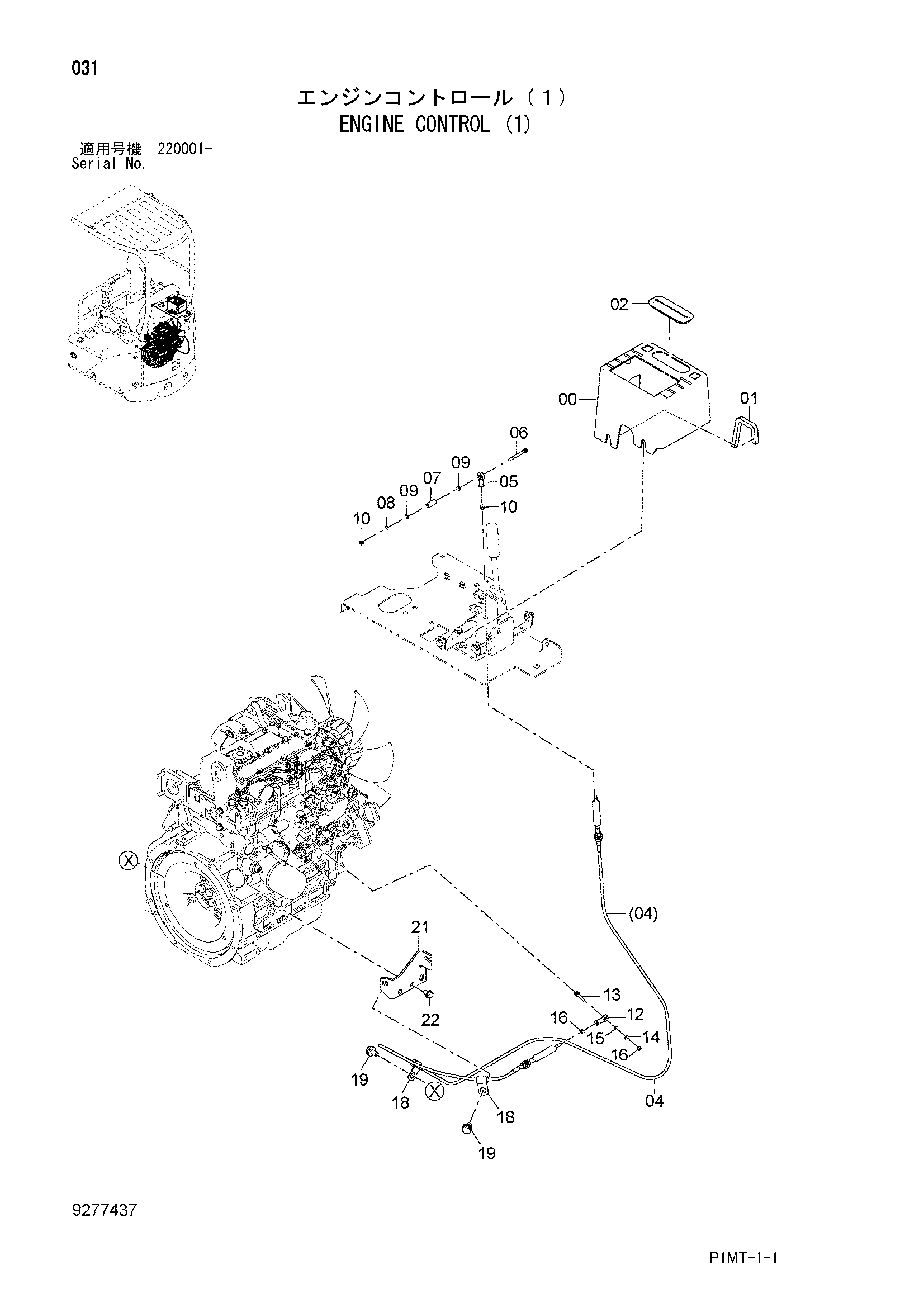

Заводская схема «Управление двигателем (1)» для HITACHI ZX17UNA-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4640919 | Крышка | 1 |
| 01 | 4655563 | Резиновая прокладка | 1 |
| 02 | 4664635 | Резиновая прокладка | 1 |
| 04 | 4655729 | Трос управления | 1 |
| 05 | 4146870 | Концевой шток | 1 |
| 06 | 4655534 | Болт с шайбой | 1 |
| 07 | 4655292 | Трубка | 1 |
| 08 | A590905 | Пружинная шайба | 1 |
| 09 | A590105 | Плоская шайба | 2 |
| 10 | M500504 | Гайка | 2 |
| 12 | 4146870 | Концевой шток | 1 |
| 13 | 4643283 | Болт с шайбой | 1 |
| 14 | A590905 | Пружинная шайба | 1 |
| 15 | A590105 | Плоская шайба | 1 |
| 16 | M500504 | Гайка | 2 |
| 18 | 4190261 | Зажим | 2 |
| 19 | J271020 | Болт с шайбой | 2 |
| 19A | J901020 | Болт | 1 |
| 19B | J222010 | Шайба | 1 |
| 21 | 9766285 | Кронштейн | 1 |
| 22 | J260816 | Болт с шайбой | 2 |
| 22A | J900816 | Болт | 1 |
| 22B | A590108 | Плоская шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX17UNA-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
