Топливный бак — HITACHI ZX17UNA-2

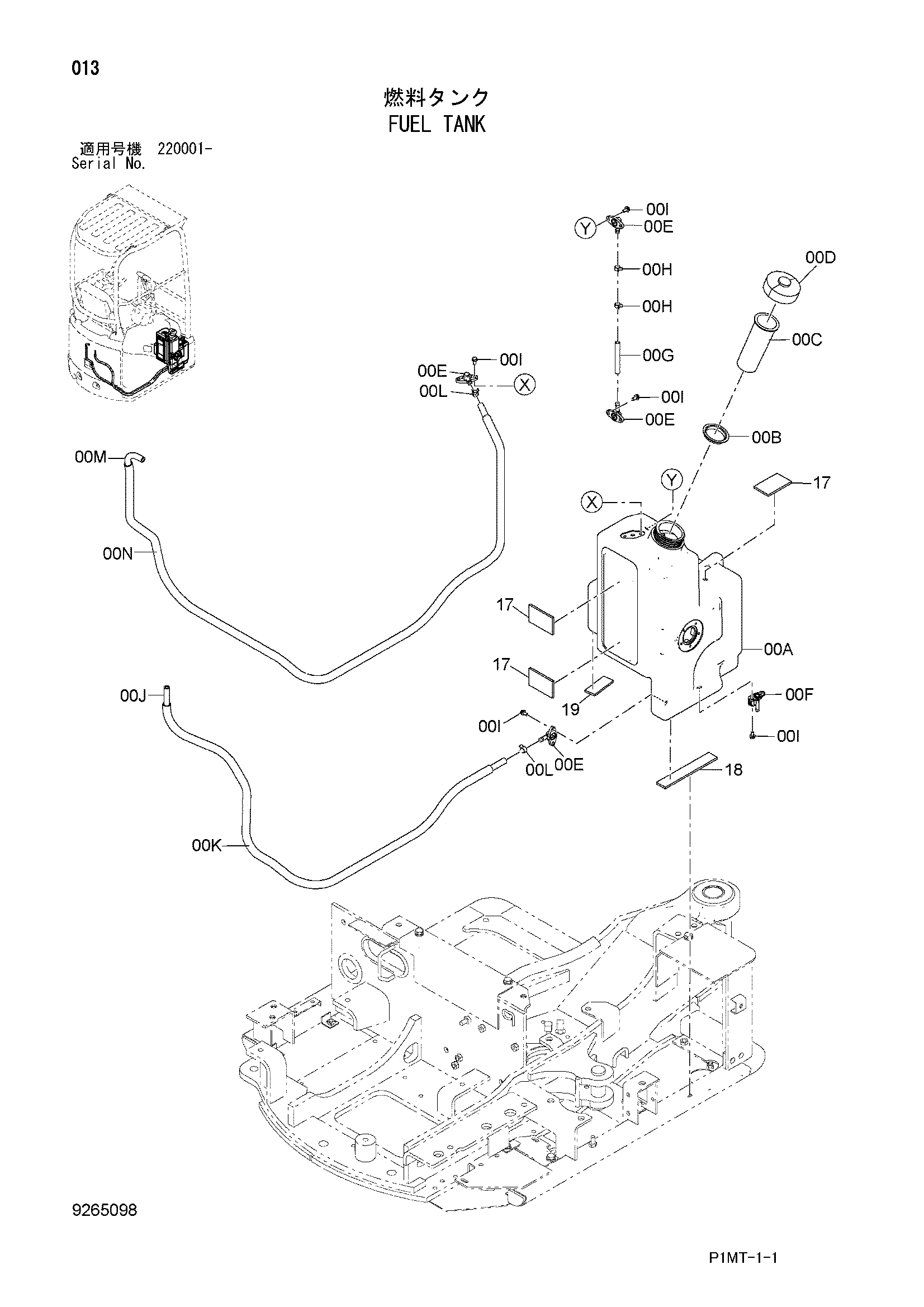

Заводская схема «Топливный бак» для HITACHI ZX17UNA-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4657493 | Топливный бак | 1 |
| 00A | 1033611 | Топливный бак | 1 |
| 00B | 4630447 | Манжета | 1 |
| 00C | 4442449 | Фильтр | 1 |
| 00D | 4442447 | Колпачок | 1 |
| 00E | 4608249 | Соединение | 4 |
| 00F | 4358947 | Кран | 1 |
| 00G | 4657494 | Топливный шланг | 1 |
| 00H | 4351486 | Хомут шланга | 2 |
| 00I | J260614 | Болт с шайбой | 10 |
| 00IA | J900614 | Болт | 1 |
| 00IB | A590106 | Плоская шайба | 1 |
| 00J | 4403629 | Топливный шланг | 1 |
| 00K | 4403630 | Трубка | 1 |
| 00L | 4616159 | Хомут шланга | 2 |
| 00M | 4357996 | Топливный шланг | 1 |
| 00N | 4664745 | Трубка | 1 |
| 17 | 4657496 | Резиновая прокладка | 3 |
| 18 | 4657495 | Резиновая прокладка | 1 |
| 19 | 4392516 | Резиновая прокладка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX17UNA-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
