Электрооборудование (1-1) — HITACHI ZX17UNA-2

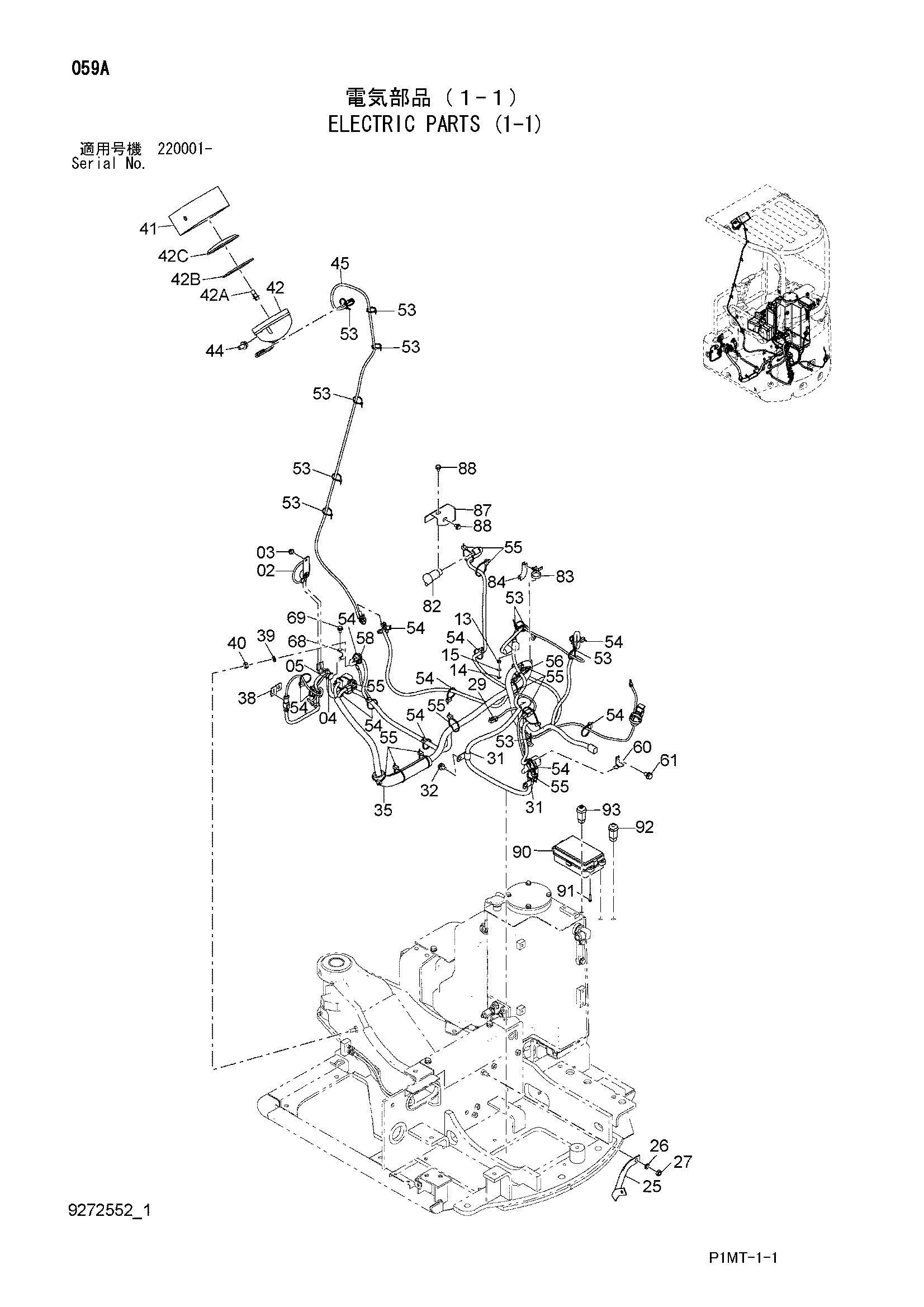

Заводская схема «Электрооборудование (1-1)» для HITACHI ZX17UNA-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 02 | 4608386 | Звуковой сигнал | 1 |
| 03 | J260812 | Болт с шайбой | 1 |
| 03A | J900812 | Болт | 1 |
| 03B | A590108 | Плоская шайба | 1 |
| 04 | 4289709 | Опора | 1 |
| 05 | 4326365 | Ленточный зажим | 1 |
| 13 | M500605 | Гайка | 1 |
| 14 | A590106 | Плоская шайба | 1 |
| 15 | A590906 | Пружинная шайба | 1 |
| 25 | 4372789 | Жгут проводов | 1 |
| 26 | A590910 | Пружинная шайба | 1 |
| 27 | J950010 | Гайка | 1 |
| 29 | A762025 | Шплинт | 1 |
| 31 | 4190275 | Зажим | 2 |
| 32 | J271020 | Болт с шайбой | 1 |
| 32A | J901020 | Болт | 1 |
| 32B | J222010 | Шайба | 1 |
| 35 | 4604536 | Трубка | 1 |
| 38 | 4610592 | Кронштейн | 1 |
| 39 | A590910 | Пружинная шайба | 1 |
| 40 | J950010 | Гайка | 1 |
| 41 | 4642075 | Защитный кожух | 1 |
| 42 | 4608379 | Фара | 1 |
| 42A | 4375215 | Лампа | 1 |
| 42B | 4428123 | Прокладка | 1 |
| 42C | 4634053 | Рассеиватель | 1 |
| 44 | J271225 | Болт с шайбой | 1 |
| 44A | J901225 | Болт | 1 |
| 44B | J222012 | Шайба | 1 |
| 45 | 4647869 | Жгут проводов | 1 |
| 53 | 4326365 | Ленточный зажим | 10 |
| 54 | 4055311 | Ленточный зажим | 12 |
| 55 | 4055312 | Ленточный зажим | 11 |
| 56 | 4323613 | Ленточный зажим | 1 |
| 58 | 1033874 | Жгут проводов | 1 |
| 60 | 4355515 | Кронштейн | 1 |
| 61 | J271020 | Болт с шайбой | 1 |
| 61A | J901020 | Болт | 1 |
| 61B | J222010 | Шайба | 1 |
| 68 | 4662448 | Кронштейн | 1 |
| 69 | J260816 | Болт с шайбой | 1 |
| 69A | J900816 | Болт | 1 |
| 69B | A590108 | Плоская шайба | 1 |
| 82 | 4432965 | Разъём | 1 |
| 83 | 4641521 | Зажим | 1 |
| 84 | 4288797 | Амортизатор | 1 |
| 87 | 8108825 | Крышка | 1 |
| 88 | J260814 | Болт с шайбой | 2 |
| 88A | J900814 | Болт | 1 |
| 88B | A590108 | Плоская шайба | 1 |
| 90 | 4656798 | Измеритель | 1 |
| 90A | 4664571 | Плата указатель | 1 |
| 90B | 4664572 | Стекло | 1 |
| 90C | 4664573 | Лампа | 1 |
| 90D | 4664574 | Лампа | 1 |
| 90E | 4664575 | Крышка нижний | 1 |
| 90F | 4664576 | Винт с шайбой | 6 |
| 90G | 4664577 | Самонарезающий винт | 2 |
| 91 | J680425 | Винт с шайбой | 4 |
| 92 | 4670579 | Выключатель | 1 |
| 93 | 4656750 | Выключатель пусхбут. | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX17UNA-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
