Отвал рычаг — HITACHI ZX17UNA-2

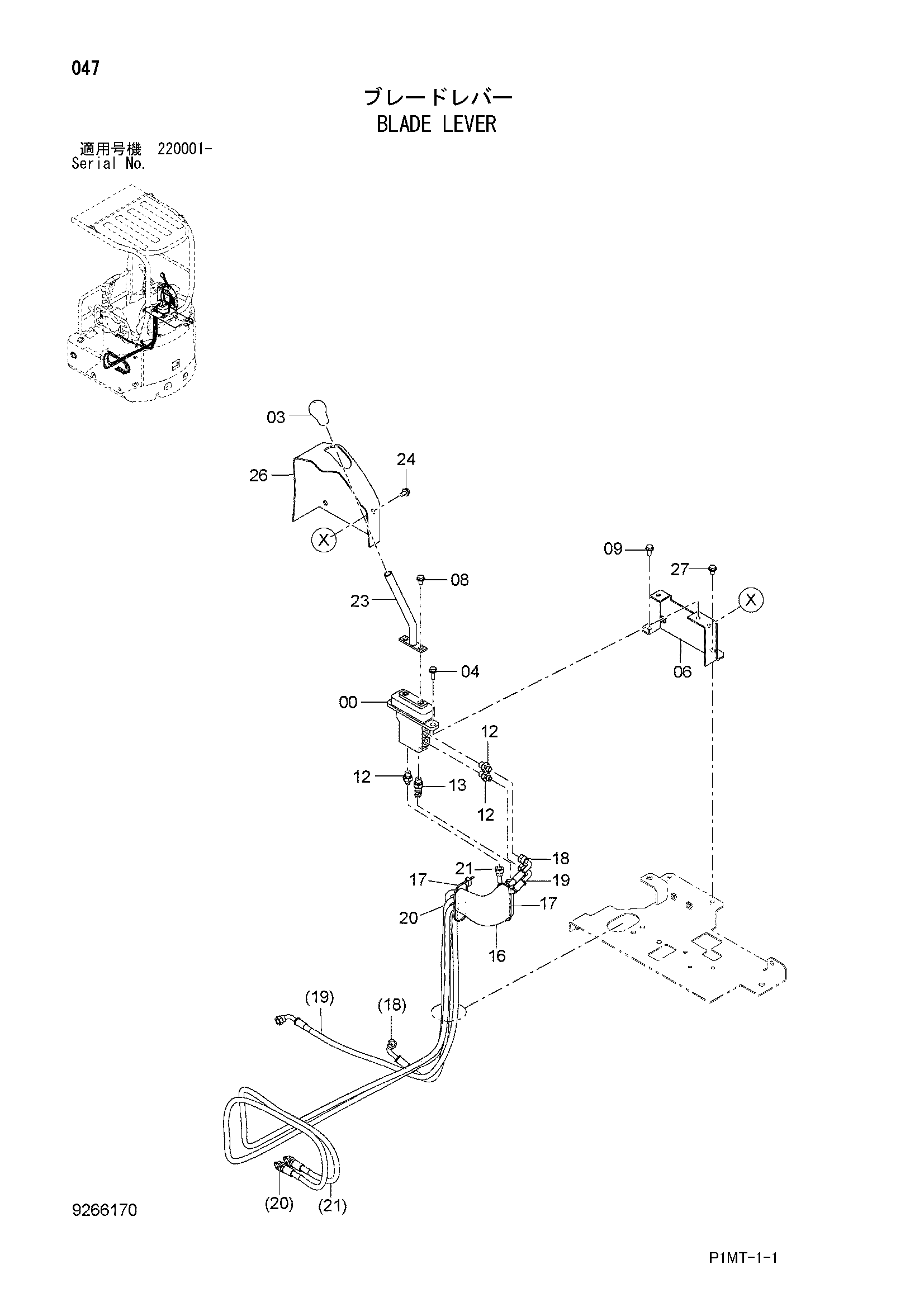

Заводская схема «Отвал рычаг» для HITACHI ZX17UNA-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4607487 | Пилотный клапан | 1 |
| 03 | 4399121 | Рукоятка | 1 |
| 04 | J260825 | Болт с шайбой | 2 |
| 04A | J900825 | Болт | 1 |
| 04B | A590108 | Плоская шайба | 1 |
| 06 | 8105789 | Кронштейн | 1 |
| 08 | J260816 | Болт с шайбой | 2 |
| 08A | J900816 | Болт | 1 |
| 08B | A590108 | Плоская шайба | 1 |
| 09 | J260820 | Болт с шайбой | 1 |
| 09A | J900820 | Болт | 1 |
| 09B | A590108 | Плоская шайба | 1 |
| 12 | A852122 | Адаптер | 3 |
| 12A | 957366 | Уплотнительное кольцо | 1 |
| 13 | A852322 | Угловой штуцер | 1 |
| 13A | 957366 | Уплотнительное кольцо | 1 |
| 16 | 4664519 | Защитный кожух | 1 |
| 17 | 4055312 | Ленточный зажим | 2 |
| 18 | 4664017 | Шланг | 1 |
| 19 | 4664018 | Шланг | 1 |
| 20 | 4664019 | Шланг | 1 |
| 21 | 4664020 | Шланг | 1 |
| 23 | 8107777 | Рычаг | 1 |
| 24 | J260816 | Болт с шайбой | 2 |
| 24A | J900816 | Болт | 1 |
| 24B | A590108 | Плоская шайба | 1 |
| 26 | 4665678 | Крышка | 1 |
| 27 | J260816 | Болт с шайбой | 2 |
| 27A | J900816 | Болт | 1 |
| 27B | A590108 | Плоская шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX17UNA-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
