2Ходовой многофункциональный трубопроводы (1-1) — HITACHI ZX17UNA-2

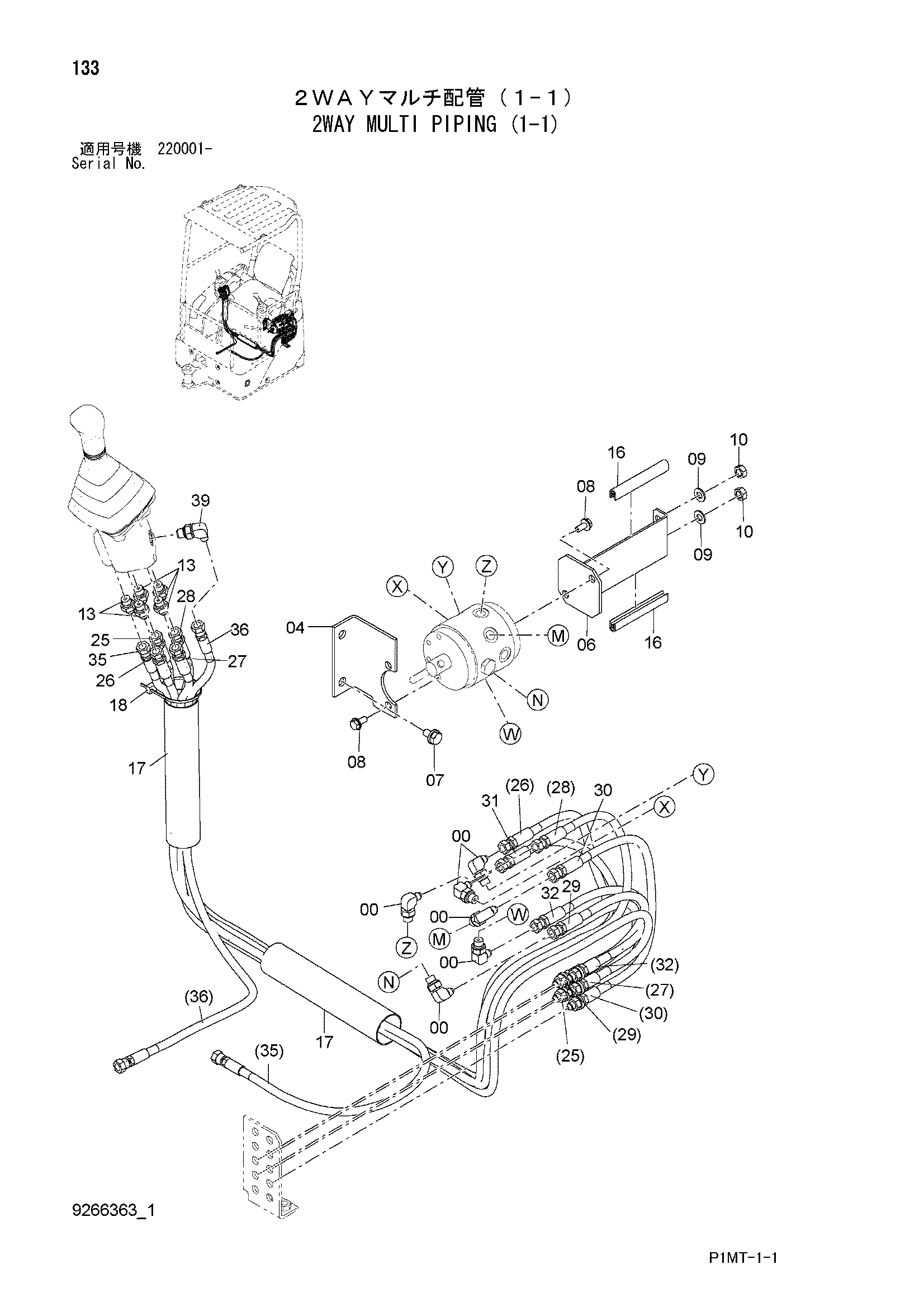

Заводская схема «2Ходовой многофункциональный трубопроводы (1-1)» для HITACHI ZX17UNA-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | A852322 | Угловой штуцер | 6 |
| 00A | 957366 | Уплотнительное кольцо | 1 |
| 04 | 4662382 | Кронштейн | 1 |
| 06 | 8094646 | Кронштейн | 1 |
| 07 | J271020 | Болт с шайбой | 2 |
| 07A | J901020 | Болт | 1 |
| 07B | J222010 | Шайба | 1 |
| 08 | J260820 | Болт с шайбой | 4 |
| 08A | J900820 | Болт | 1 |
| 08B | A590108 | Плоская шайба | 1 |
| 09 | A590110 | Плоская шайба | 2 |
| 10 | J950010 | Гайка | 2 |
| 13 | A852122 | Адаптер | 5 |
| 13A | 957366 | Уплотнительное кольцо | 1 |
| 16 | 4352133 | Амортизатор | 2 |
| 17 | 4323247 | Защитный кожух | 2 |
| 18 | 4055312 | Ленточный зажим | 1 |
| 25 | 4664093 | Шланг | 1 |
| 26 | 4664094 | Шланг | 1 |
| 27 | 4664095 | Шланг | 1 |
| 28 | 4664096 | Шланг | 1 |
| 29 | 4664097 | Шланг | 1 |
| 30 | 4664098 | Шланг | 1 |
| 31 | 4664099 | Шланг | 1 |
| 32 | 4664100 | Шланг | 1 |
| 35 | 4664015 | Шланг | 1 |
| 36 | 4664016 | Шланг | 1 |
| 39 | 4652861 | Фильтр | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX17UNA-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
