Пилотные гидролинии (1-2) — HITACHI ZX17U-2

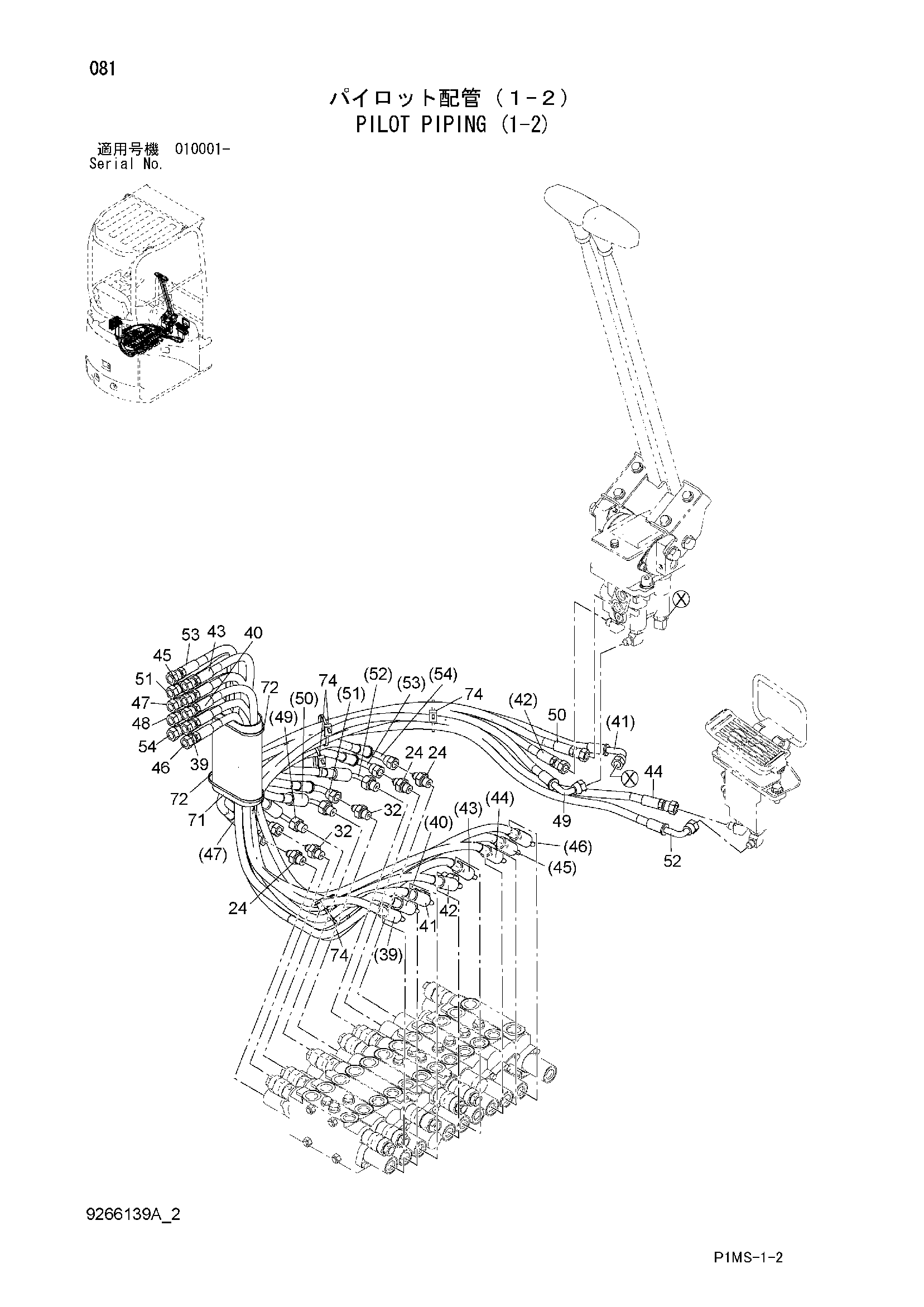

Заводская схема «Пилотные гидролинии (1-2)» для HITACHI ZX17U-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 24 | A852122 | Адаптер | 3 |
| 24A | 957366 | Уплотнительное кольцо | 1 |
| 32 | A852122 | Адаптер | 2 |
| 32 | 4299126 | Адаптер | 2 |
| 32A | 957366 | Уплотнительное кольцо | 1 |
| 39 | 4663988 | Шланг (1A, 9) | 1 |
| 40 | 4663989 | Шланг (2A, 8) | 1 |
| 41 | 4663990 | Шланг (3A) | 1 |
| 42 | 4663991 | Шланг (4A) | 1 |
| 43 | 4663992 | Шланг (5A, 6) | 1 |
| 44 | 4663993 | Шланг (7A) | 1 |
| 45 | 4663994 | Шланг (8A.7) | 1 |
| 46 | 4663995 | Шланг (9A, 10) | 1 |
| 47 | 4663996 | Шланг (1B, 3) | 1 |
| 48 | 4663997 | Шланг (2B, 4) | 1 |
| 49 | 4663998 | Шланг (3B) | 1 |
| 50 | 4663999 | Шланг (4B) | 1 |
| 51 | 4664000 | Шланг (5B, 2) | 1 |
| 52 | 4664001 | Шланг (7B) | 1 |
| 53 | 4664002 | Шланг (8B, 1) | 1 |
| 54 | 4664003 | Шланг (9B, 5) | 1 |
| 71 | 4394867 | Сиденье резиновый | 1 |
| 72 | 4055312 | Ленточный зажим | 2 |
| 74 | 4055312 | Ленточный зажим | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX17U-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
