Топливный топливный насос высокого давления — HITACHI ZX17U-2

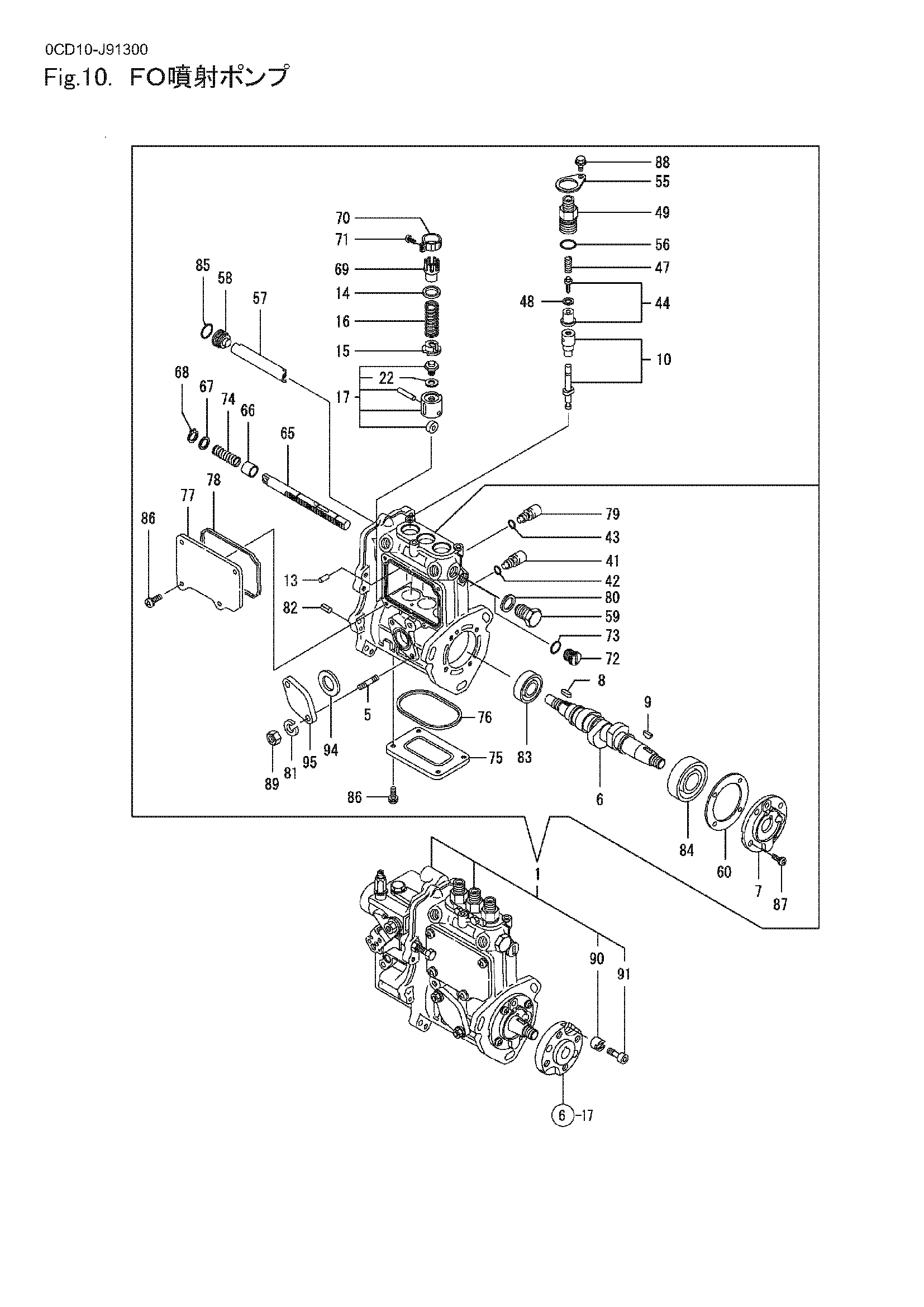

Заводская схема «Топливный топливный насос высокого давления» для HITACHI ZX17U-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 1 | 719540-51440 | FIE ASY(3TNV70-XHB | 1 |
| 5 | 129155-51020 | Шпилька, подающий насос | 2 |
| 6 | 119717-51030 | Камсхафт | 1 |
| 7 | 119717-51060 | Опора, подшипник | 1 |
| 8 | 119717-51070 | Параллел палец | 1 |
| 9 | 122710-51090 | Шпонка | 1 |
| 10 | 119515-51100 | Плунжер в сборе | 3 |
| 13 | 129155-51140 | Палец, баррел локкинг | 3 |
| 14 | 158600-51170 | Сиденье пружина | 3 |
| 15 | 119717-51570 | Рекеивер, пружина | 3 |
| 16 | 119717-51190 | Пружина, плунжер | 3 |
| 17 | 119717-51200 | Таппет в сборе | 3 |
| 22 | 129155-51600 | Регулировочная шайба пакк | 1 |
| 41 | 158600-51270 | Ограничитель | 3 |
| 42 | 129155-51280 | Уплотнительное кольцо S6 | 3 |
| 43 | 129155-51280 | Уплотнительное кольцо S6 | 1 |
| 44 | 119717-51300 | Клапан в сборе, напорный | 3 |
| 47 | 119717-51330 | Пружина, напорный | 3 |
| 48 | 124550-51350 | Прокладка, напорный | 3 |
| 49 | 158600-51442 | Клапан в сборе, напорный | 3 |
| 55 | 118400-51370 | Локкинг | 3 |
| 56 | 24316-000150 | Уплотнительное кольцо 4D P15 | 3 |
| 57 | 129155-51400 | Дефлектор | 1 |
| 58 | 158600-51410 | Пробка | 1 |
| 59 | 158600-51420 | Пробка | 1 |
| 60 | 129155-51450 | Регулировочная шайба комплект, регулировочный | 1 |
| 65 | 119717-51500 | Ракк, управление | 1 |
| 66 | 129155-51521 | Втулка, ракк | 1 |
| 67 | 129155-51530 | Проставка, дополнительный. пружина | 1 |
| 68 | 129155-51540 | Кирклип | 1 |
| 69 | 129155-51550 | Ведущая шестерня, управление | 3 |
| 70 | 129100-51560 | Ведущая шестерня | 3 |
| 71 | 129100-51570 | Винт | 3 |
| 72 | 158600-51570 | Пробка | 1 |
| 73 | 129155-51580 | Уплотнительное кольцо | 1 |
| 74 | 129155-51591 | Пружина, ракк | 1 |
| 75 | 129155-51701 | Крышка | 1 |
| 76 | 119717-51711 | Манжета | 1 |
| 77 | 119717-51750 | Крышка, корпус боковой | 1 |
| 78 | 119717-51761 | Прокладка | 1 |
| 79 | 158600-51790 | Направляющая, ракк | 1 |
| 80 | 22190-160002 | Уплотнение шайба 16S | 1 |
| 81 | 22217-060000 | SPRING WASHER 6 | 2 |
| 82 | 22351-050010 | Пружина палец 5X10 | 2 |
| 83 | 24101-060034 | Шарик подшипник | 1 |
| 84 | 24101-063034 | Шарик подшипник | 1 |
| 85 | 119717-51420 | Уплотнительное кольцо | 1 |
| 86 | 26022-050122 | Винт M 5X 12 | 8 |
| 87 | 26022-060162 | Винт M 6X 16 | 4 |
| 88 | 26106-050102 | Болт M 5X 10 с покрытием | 3 |
| 89 | 26716-060002 | Гайка 6 | 2 |
| 90 | 119717-51480 | Втулка. FIC крепление | 1 |
| 91 | 119717-51490 | Болт, фиксатион | 1 |
| 94 | 129155-52051 | Прокладка | 1 |
| 95 | 129100-52200 | Крышка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX17U-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
