4Ходовой многофункциональный трубопроводы (1-2)(навес, кабина) — HITACHI ZX17U-2

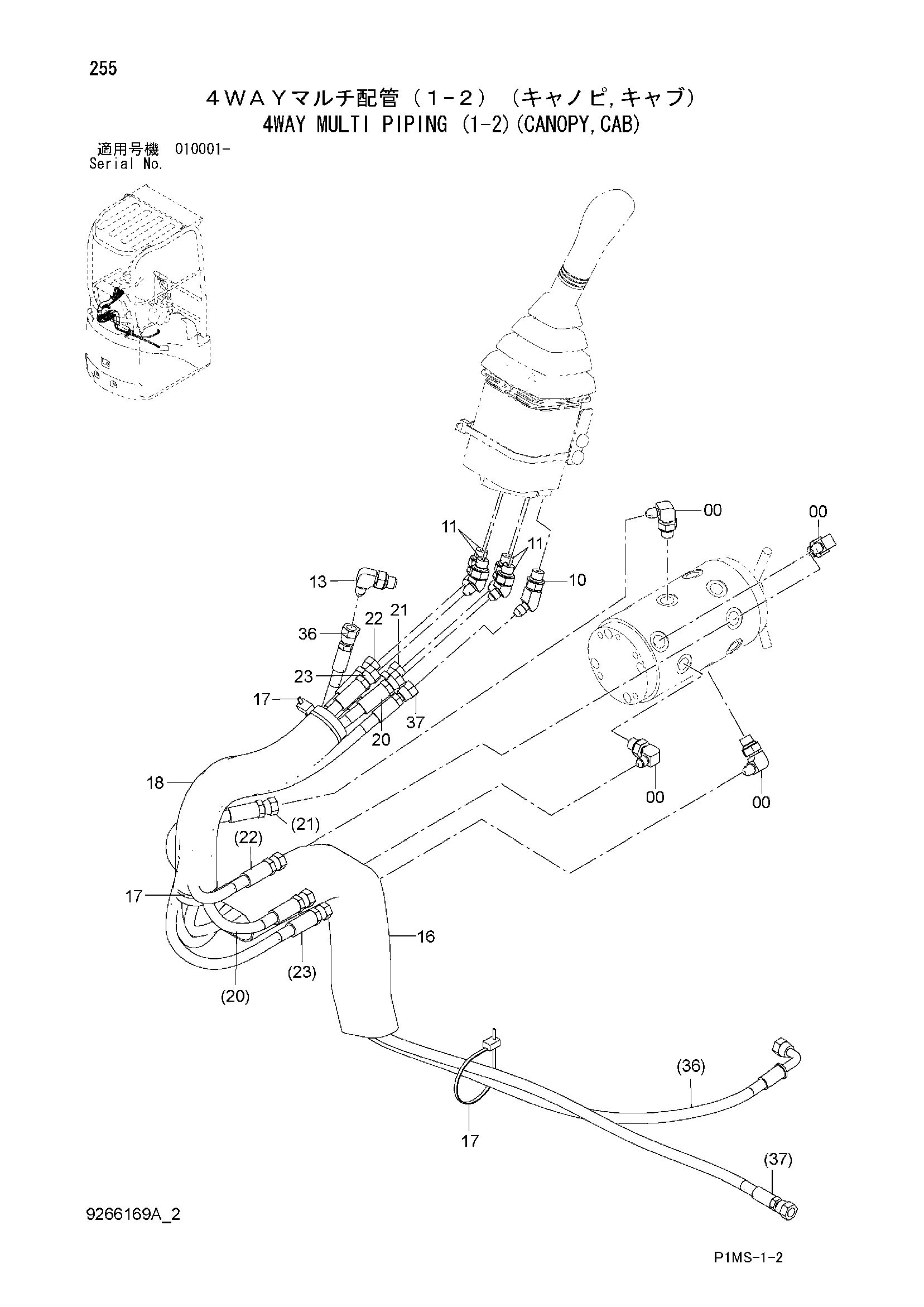

Заводская схема «4Ходовой многофункциональный трубопроводы (1-2)(навес, кабина)» для HITACHI ZX17U-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | A852322 | Угловой штуцер | 4 |
| 00A | 957366 | Уплотнительное кольцо | 1 |
| 10 | 4636326 | Угловой штуцер | 1 |
| 10A | 957366 | Уплотнительное кольцо | 1 |
| 11 | A852222 | Угловой штуцер | 4 |
| 11A | 957366 | Уплотнительное кольцо | 1 |
| 13 | 4652861 | Фильтр | 1 |
| 13A | 957366 | Уплотнительное кольцо | 1 |
| 16 | 4395338 | Защитный кожух | 1 |
| 17 | 4055312 | Ленточный зажим | 3 |
| 18 | 4664518 | Защитный кожух | 1 |
| 20 | 4664073 | Шланг (L1) | 1 |
| 21 | 4664074 | Шланг (L2) | 1 |
| 22 | 4664075 | Шланг (L3) | 1 |
| 23 | 4664076 | Шланг (L4) | 1 |
| 36 | 4664013 | Шланг (LP) | 1 |
| 37 | 4664014 | Шланг (LT) | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX17U-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
