Кабина (1) — HITACHI ZX17U-2

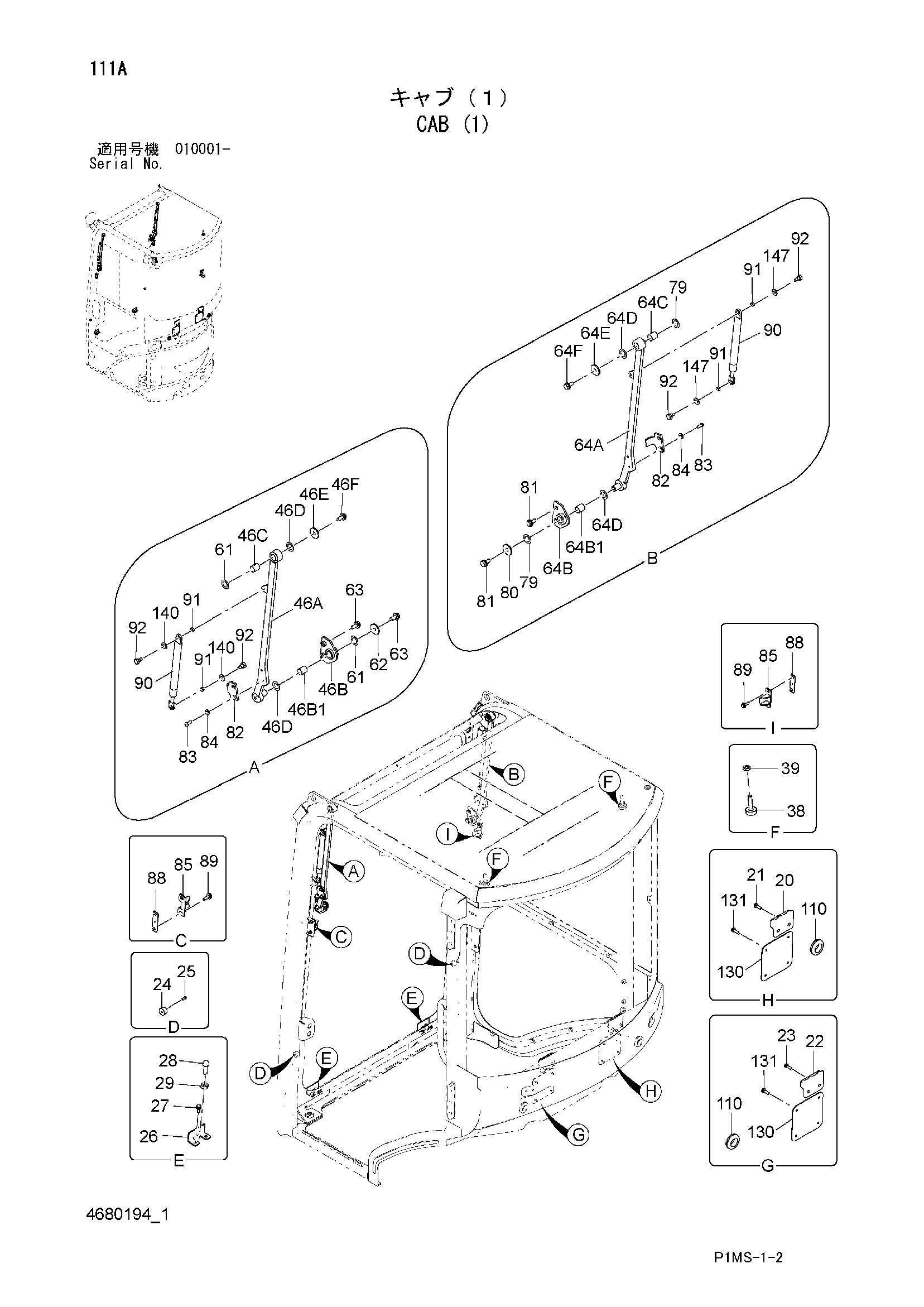

Заводская схема «Кабина (1)» для HITACHI ZX17U-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 20 | 4690738 | Держатель | 1 |
| 21 | 4690739 | Винт | 2 |
| 22 | 4690740 | Держатель | 1 |
| 23 | 4690739 | Винт | 2 |
| 24 | 4690733 | Ограничитель | 2 |
| 25 | 4690734 | Винт | 2 |
| 26 | 4690732 | Кронштейн | 2 |
| 27 | 4690731 | Болт | 4 |
| 28 | 4690736 | Ограничитель | 2 |
| 29 | 4690737 | Гайка | 2 |
| 38 | 4690749 | Ограничитель | 2 |
| 39 | 4690750 | Гайка | 2 |
| 46 | 4690753 | Рукоять в сборе (LH) | 1 |
| 46A | 4691066 | Рукоять | 1 |
| 46B | 4690935 | Кронштейн | 1 |
| 46B1 | 4691067 | Втулка | 1 |
| 46C | 4691067 | Втулка | 1 |
| 46D | 4690752 | Шайба | 2 |
| 46E | 4690755 | Шайба | 1 |
| 46F | 4690756 | Болт | 1 |
| 61 | 4690752 | Шайба | 2 |
| 62 | 4690755 | Шайба | 1 |
| 63 | 4690756 | Болт | 3 |
| 64 | 4690757 | Рукоять в сборе (RH) | 1 |
| 64A | 4690730 | Рукоять | 1 |
| 64B | 4690935 | Кронштейн | 1 |
| 64B1 | 4691067 | Втулка | 1 |
| 64C | 4691067 | Втулка | 1 |
| 64D | 4690752 | Шайба | 2 |
| 64E | 4690755 | Шайба | 1 |
| 64F | 4690756 | Болт | 1 |
| 79 | 4690752 | Шайба | 2 |
| 80 | 4690755 | Шайба | 1 |
| 81 | 4690756 | Болт | 3 |
| 82 | 4690758 | Ответная планка | 2 |
| 83 | 4690760 | Винт | 4 |
| 84 | 4690759 | Шайба | 4 |
| 85 | 4690762 | Ответная планка | 2 |
| 88 | 4691068 | Регулировочная шайба | 2 |
| 89 | 4690747 | Болт | 4 |
| 90 | 4690763 | Пружина | 2 |
| 91 | 4690764 | Втулка | 4 |
| 92 | 4690765 | Болт | 4 |
| 110 | 4690779 | Уплотнительная втулка | 2 |
| 130 | 4692270 | Пластина | 2 |
| 131 | 4691079 | Винт | 8 |
| 140 | 4690766 | Манжета | 2 |
| 147 | 4690766 | Манжета | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX17U-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
