Поворот педаль — HITACHI ZX17U-2

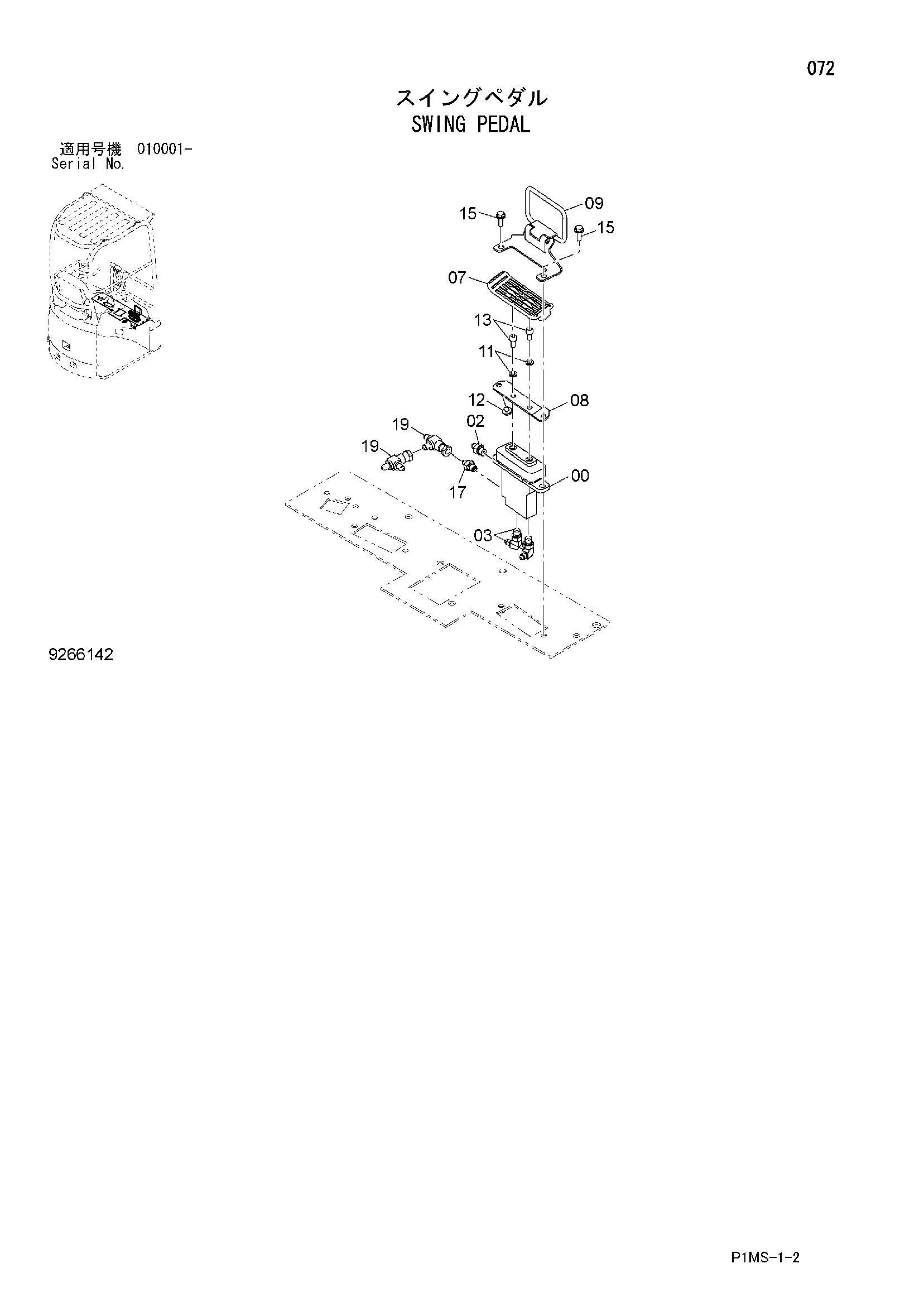

Заводская схема «Поворот педаль» для HITACHI ZX17U-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4607487 | Пилотный клапан | 1 |
| 02 | A852122 | Адаптер | 1 |
| 02A | 957366 | Уплотнительное кольцо | 1 |
| 03 | A852322 | Угловой штуцер | 2 |
| 03A | 957366 | Уплотнительное кольцо | 1 |
| 07 | 4612247 | Педаль | 1 |
| 08 | 4611406 | Кронштейн | 1 |
| 09 | 8098457 | Крышка | 1 |
| 11 | A590908 | Пружинная шайба | 2 |
| 12 | J260812 | Болт с шайбой | 2 |
| 12A | J900812 | Болт | 1 |
| 12B | A590108 | Плоская шайба | 1 |
| 13 | J780816 | Болт с внутренним шестигранником | 2 |
| 15 | J260825 | Болт с шайбой | 2 |
| 15A | J900825 | Болт | 1 |
| 15B | A590108 | Плоская шайба | 1 |
| 17 | 4652862 | Фильтр | 1 |
| 19 | 4667624 | Унион S | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX17U-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
