Золотник секция (ковш) — HITACHI ZX17U-2

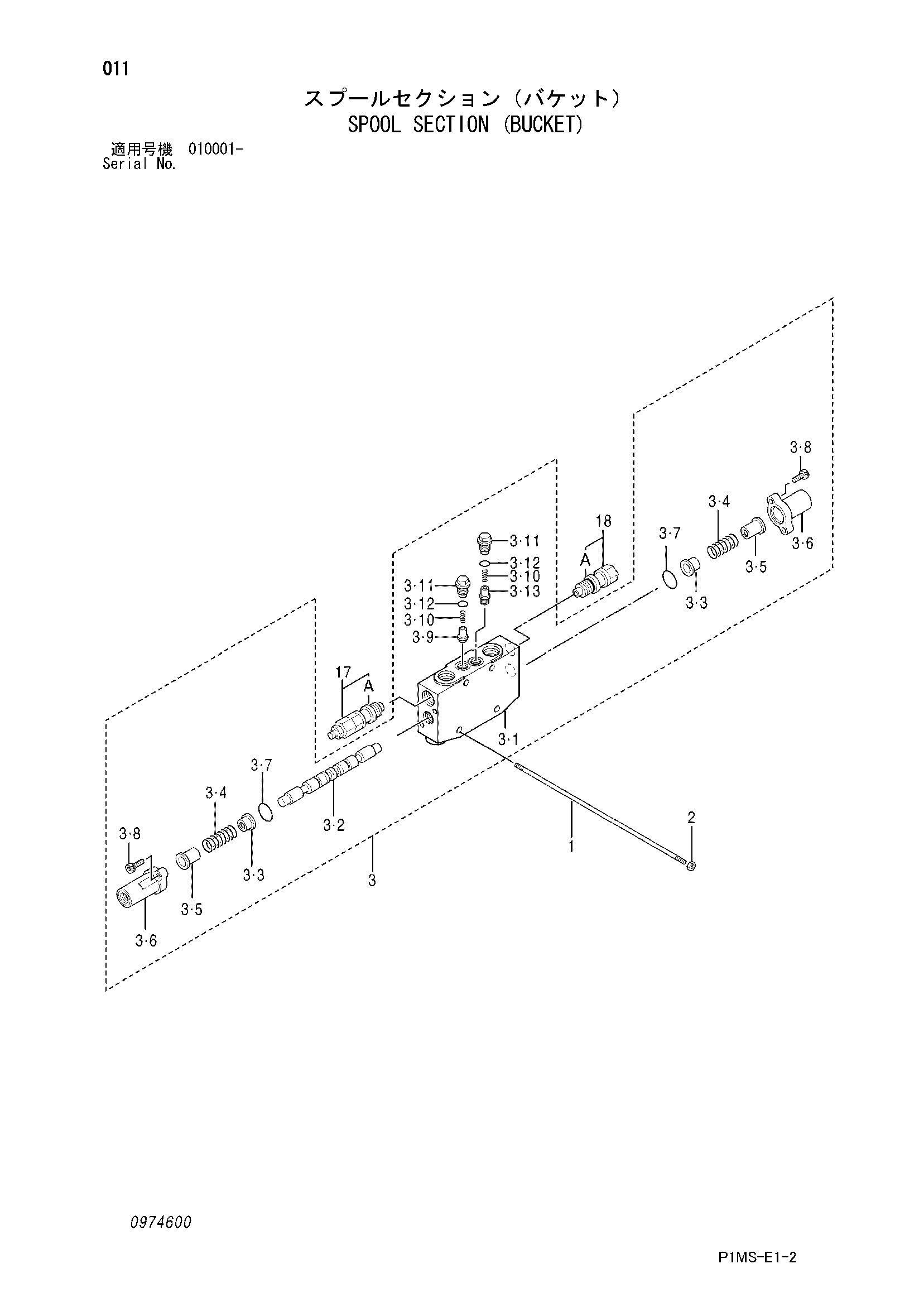

Заводская схема «Золотник секция (ковш)» для HITACHI ZX17U-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 1 | 0974601 | Шток TIE | 4 |
| 2 | 0168203 | Гайка | 4 |
| 3 | 4672375 | Секция | 1 |
| 3-3 | 0429310 | Седло пружины | 2 |
| 3-4 | 0974602 | Пружина | 2 |
| 3-5 | 0801303 | Седло пружины | 2 |
| 3-6 | 0801304 | Колпачок | 2 |
| 3-7 | 0429313 | Уплотнительное кольцо | 2 |
| 3-8 | 0429314 | Болт с внутренним шестигранником | 4 |
| 3-9 | 0801305 | Тарельчатый клапан | 1 |
| 3-10 | 0801306 | Пружина | 2 |
| 3-11 | 0801307 | Пробка | 2 |
| 3-12 | 957366 | Уплотнительное кольцо | 2 |
| 3-13 | 0801320 | Тарельчатый клапан | 1 |
| 17 | 4672400 | Предохранительный клапан | 1 |
| 17A | 0103025 | Уплотнительное кольцо | 1 |
| 18 | 0848901 | Клапан | 1 |
| 18A | 0103025 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX17U-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
