Отвал рычаг (кабина) — HITACHI ZX17U-2

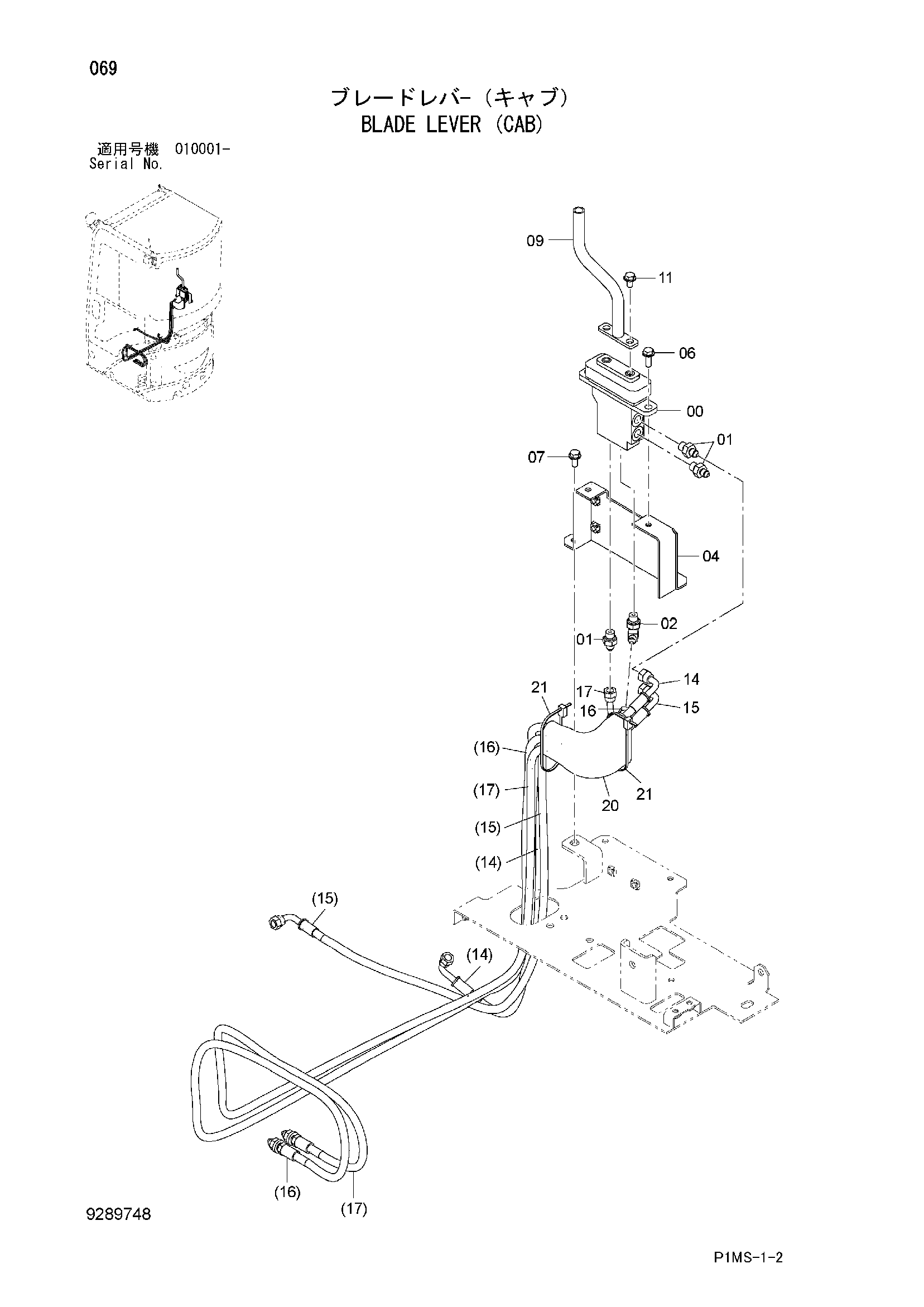

Заводская схема «Отвал рычаг (кабина)» для HITACHI ZX17U-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4607487 | Пилотный клапан | 1 |
| 01 | A852122 | Адаптер | 3 |
| 01A | 957366 | Уплотнительное кольцо | 1 |
| 02 | A852322 | Угловой штуцер | 1 |
| 02A | 957366 | Уплотнительное кольцо | 1 |
| 04 | 8114566 | Кронштейн | 1 |
| 06 | J260825 | Болт с шайбой | 2 |
| 06A | J900825 | Болт | 1 |
| 06B | A590108 | Плоская шайба | 1 |
| 07 | J260820 | Болт с шайбой | 3 |
| 07A | J900820 | Болт | 1 |
| 07B | A590108 | Плоская шайба | 1 |
| 09 | 8114725 | Рычаг | 1 |
| 11 | J260816 | Болт с шайбой | 2 |
| 11A | J900816 | Болт | 1 |
| 11B | A590108 | Плоская шайба | 1 |
| 14 | 4664017 | Шланг (XT) | 1 |
| 15 | 4664018 | Шланг (XP) | 1 |
| 16 | 4664019 | Шланг (X1) | 1 |
| 17 | 4664020 | Шланг (X2) | 1 |
| 20 | 4664519 | Защитный кожух | 1 |
| 21 | 4055312 | Ленточный зажим | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX17U-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
