Дополнительные гидролинии (верхняя платформа) — HITACHI ZX17U-2

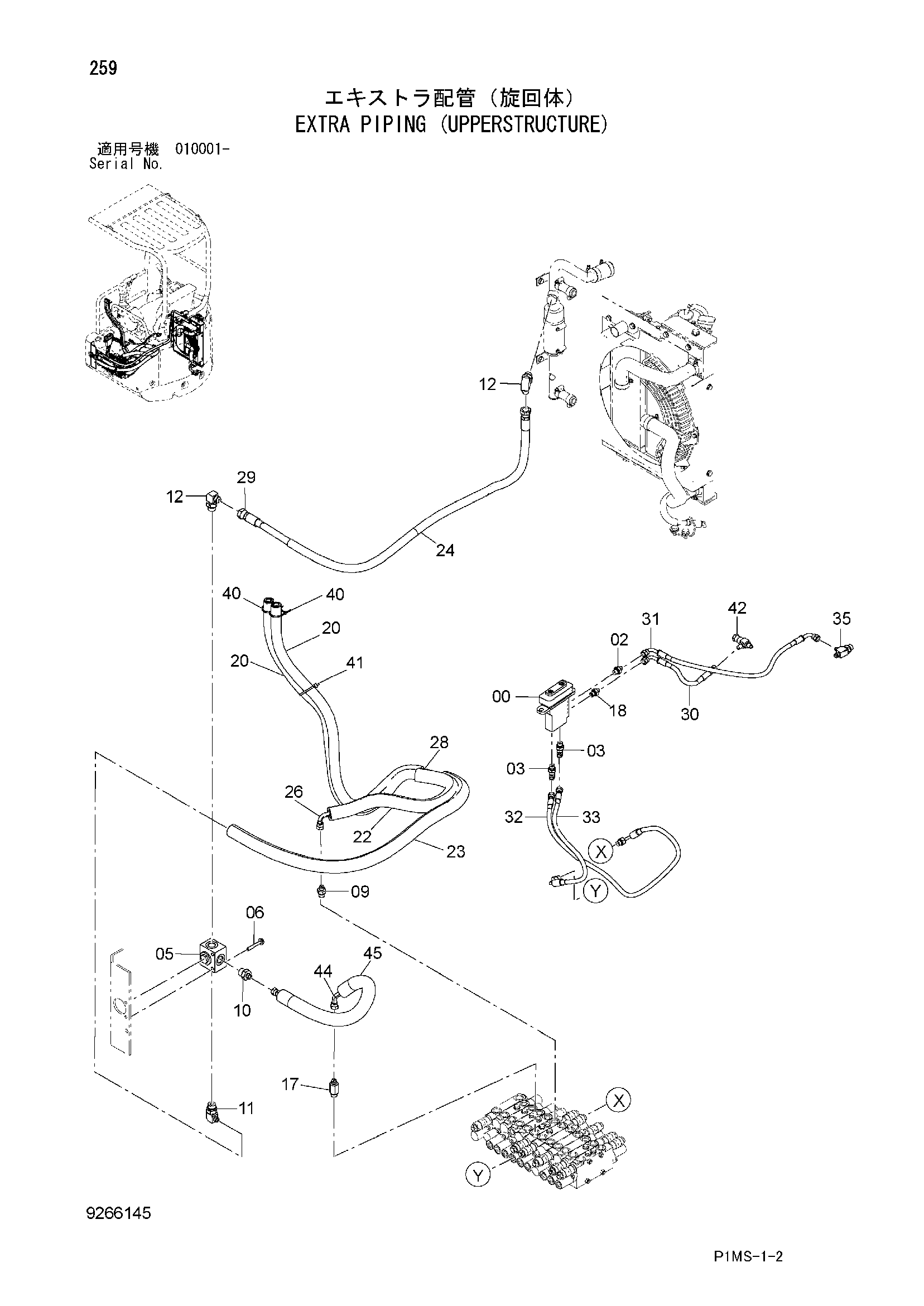

Заводская схема «Дополнительные гидролинии (верхняя платформа)» для HITACHI ZX17U-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4607487 | Пилотный клапан | 1 |
| 02 | A852122 | Адаптер | 1 |
| 02A | 957366 | Уплотнительное кольцо | 1 |
| 03 | A852322 | Угловой штуцер | 2 |
| 03A | 957366 | Уплотнительное кольцо | 1 |
| 05 | 4340948 | Клапан селектор | 1 |
| 06 | J260855 | Болт с шайбой | 2 |
| 06A | J900855 | Болт | 1 |
| 06B | A590108 | Плоская шайба | 1 |
| 09 | A852133 | Адаптер | 1 |
| 09A | 4509180 | Уплотнительное кольцо | 1 |
| 10 | A852143 | Адаптер | 1 |
| 10A | 4506418 | Уплотнительное кольцо | 1 |
| 11 | A852343 | Угловой штуцер | 1 |
| 11A | 4506418 | Уплотнительное кольцо | 1 |
| 12 | A852344 | Угловой штуцер | 2 |
| 12A | 4506418 | Уплотнительное кольцо | 1 |
| 17 | 4276965 | Адаптер | 1 |
| 17A | 4509180 | Уплотнительное кольцо | 1 |
| 18 | 4652862 | Фильтр | 1 |
| 20 | 4484440 | Защита шланга | 2 |
| 22 | 4663290 | Трубка | 1 |
| 23 | 4663291 | Трубка | 1 |
| 24 | 4327294 | Защитный кожух | 2 |
| 26 | 4664021 | Шланг (A6) | 1 |
| 28 | 4664023 | Шланг (A) | 1 |
| 29 | 4664024 | Шланг (ZT) | 1 |
| 30 | 4664025 | Шланг (YP) | 1 |
| 31 | 4664026 | Шланг (YT) | 1 |
| 32 | 4664027 | Шланг (6A) | 1 |
| 33 | 4664028 | Шланг (6B) | 1 |
| 35 | 4208909 | Тройник | 1 |
| 35A | 4509180 | Уплотнительное кольцо | 1 |
| 40 | 4326365 | Ленточный зажим | 2 |
| 41 | 4055311 | Ленточный зажим | 1 |
| 42 | 4667624 | Унион S | 1 |
| 44 | 4672821 | Шланг | 1 |
| 45 | 4432868 | Трубка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX17U-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
