Электрооборудование (1-2) — HITACHI ZX17U-2

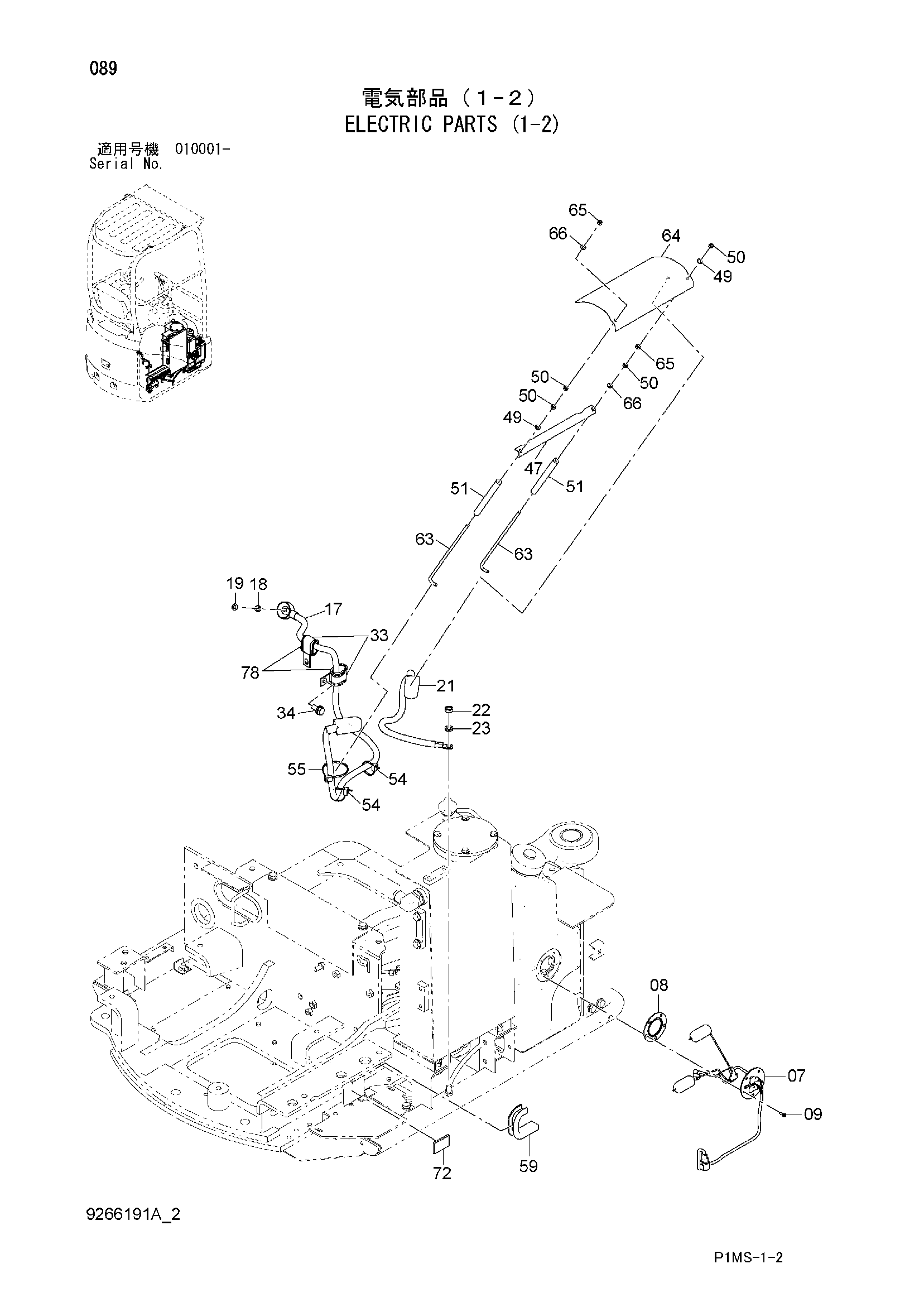

Заводская схема «Электрооборудование (1-2)» для HITACHI ZX17U-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 07 | 4657639 | Поплавок | 1 |
| 08 | 4376524 | Манжета | 1 |
| 09 | 4382035 | Винт | 5 |
| 17 | 4657637 | Трос батт. | 1 |
| 18 | M500807 | Гайка | 1 |
| 19 | A590908 | Пружинная шайба | 1 |
| 21 | 4657638 | Трос батт. | 1 |
| 22 | J950010 | Гайка | 1 |
| 23 | A590910 | Пружинная шайба | 1 |
| 33 | 4190282 | Зажим | 2 |
| 34 | J271025 | Болт с шайбой | 1 |
| 34A | J901025 | Болт | 1 |
| 34B | J222010 | Шайба | 1 |
| 47 | 4292311 | Кронштейн | 1 |
| 49 | A590106 | Плоская шайба | 2 |
| 50 | M500605 | Гайка | 4 |
| 51 | 4289704 | Трубка | 2 |
| 54 | 4055311 | Ленточный зажим | 2 |
| 55 | 4055312 | Ленточный зажим | 1 |
| 59 | 4662400 | Резиновая втулка | 1 |
| 63 | 4623695 | Болт | 2 |
| 64 | 4663006 | Крышка | 1 |
| 65 | M500605 | Гайка | 2 |
| 66 | A590106 | Плоская шайба | 2 |
| 72 | 4392475 | Резиновая прокладка | 1 |
| 78 | 4680038 | Резиновая втулка | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX17U-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
