Шестерня корпус — HITACHI ZX17U-2

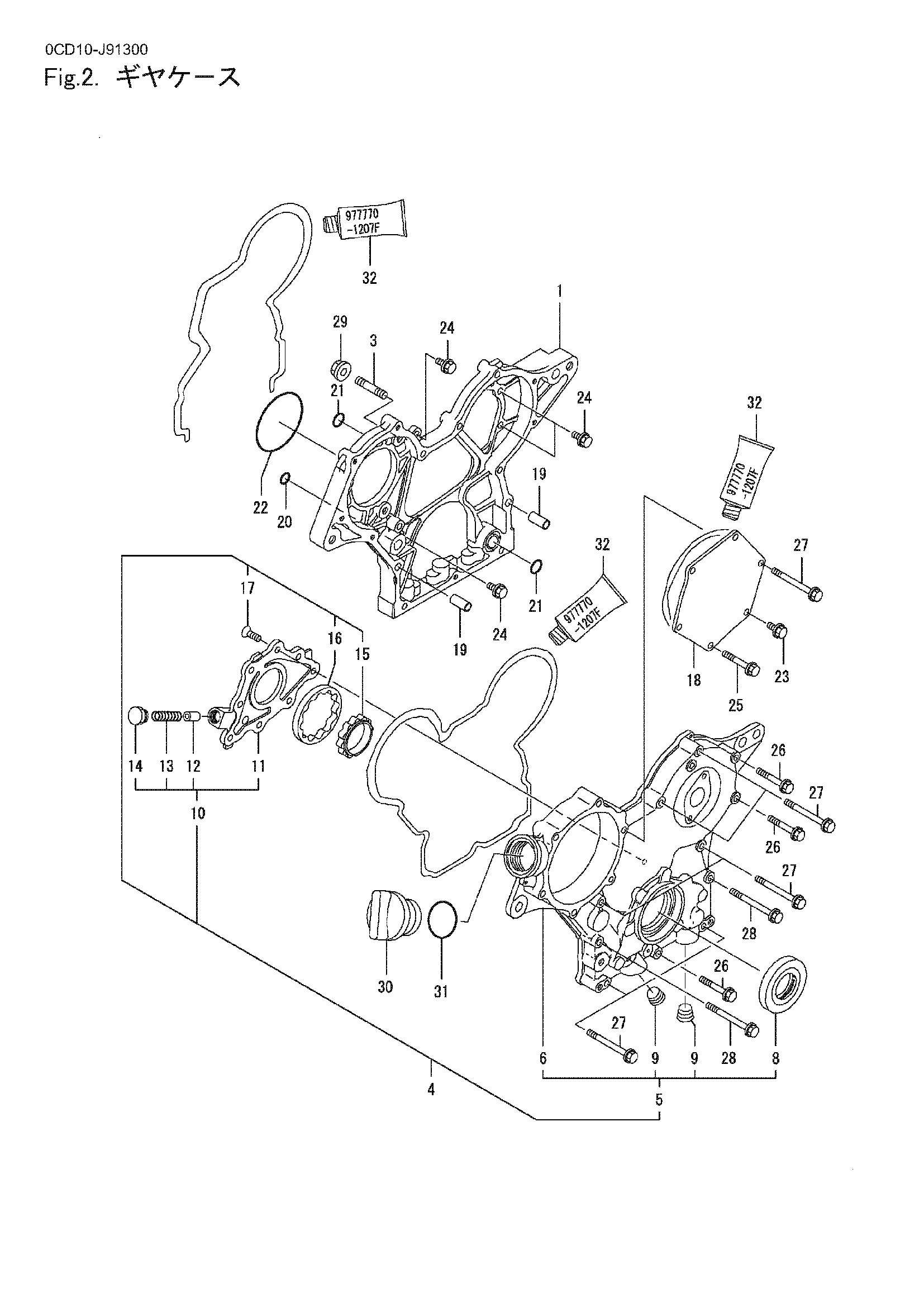

Заводская схема «Шестерня корпус» для HITACHI ZX17U-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 1 | 119717-01501 | Корпус, шестерня | 1 |
| 3 | 119717-01570 | Болт, шпилька M8 | 3 |
| 4 | 119734-01590 | Крышка в сборе, шестерня корпус | 1 |
| 5 | 719717-01500 | Крышка в сборе, шестерня корпус | 1 |
| 6 | 119717-01521 | Крышка, шестерня корпус | 1 |
| 8 | 119620-01800 | Уплотнение, масляный | 1 |
| 9 | 23876-030000 | Пробка PT3/8, винт | 2 |
| 10 | 119717-32100 | Крышка в сборе, насос | 1 |
| 11 | 119717-32080 | Крышка, луб.оил насос | 1 |
| 12 | 129900-32130 | Клапан, предохранительный | 1 |
| 13 | 129001-32320 | Пружина | 1 |
| 14 | 129001-32330 | Пробка | 1 |
| 15 | 119717-32110 | Ротор, внутренний | 1 |
| 16 | 119717-32120 | Ротор, наружный | 1 |
| 17 | 119802-32130 | Винт, M6X16 | 8 |
| 18 | 119717-01750 | Крышка, насос тиминг | 1 |
| 19 | 119660-01911 | Трубка, кнокк | 4 |
| 20 | 119624-32040 | Уплотнительное кольцо P 12.0 | 1 |
| 21 | 119717-32050 | Уплотнительное кольцо, P17.0 | 3 |
| 22 | 121850-51960 | Уплотнительное кольцо, ф.и.пумп | 1 |
| 23 | 26106-060122 | Болт M 6X 12 с покрытием | 1 |
| 24 | 26106-060162 | Болт M 6X 16 с покрытием | 4 |
| 25 | 26106-060402 | Болт M 6X 40 с покрытием | 4 |
| 26 | 26106-060402 | Болт M 6X 40 с покрытием | 3 |
| 27 | 26106-060602 | Болт M 6X 60 с покрытием | 7 |
| 28 | 26106-060652 | Болт M 6X 65 с покрытием | 2 |
| 29 | 26306-080002 | Гайка | 3 |
| 30 | 124160-01751 | Крышка, заливная горловина | 1 |
| 31 | 24311-000320 | Уплотнительное кольцо 1A P-32.0 | 1 |
| 32 | 977770-1207F | Гаскет.ликуид | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX17U-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
