3-Пиллар навес — HITACHI ZX17U-2

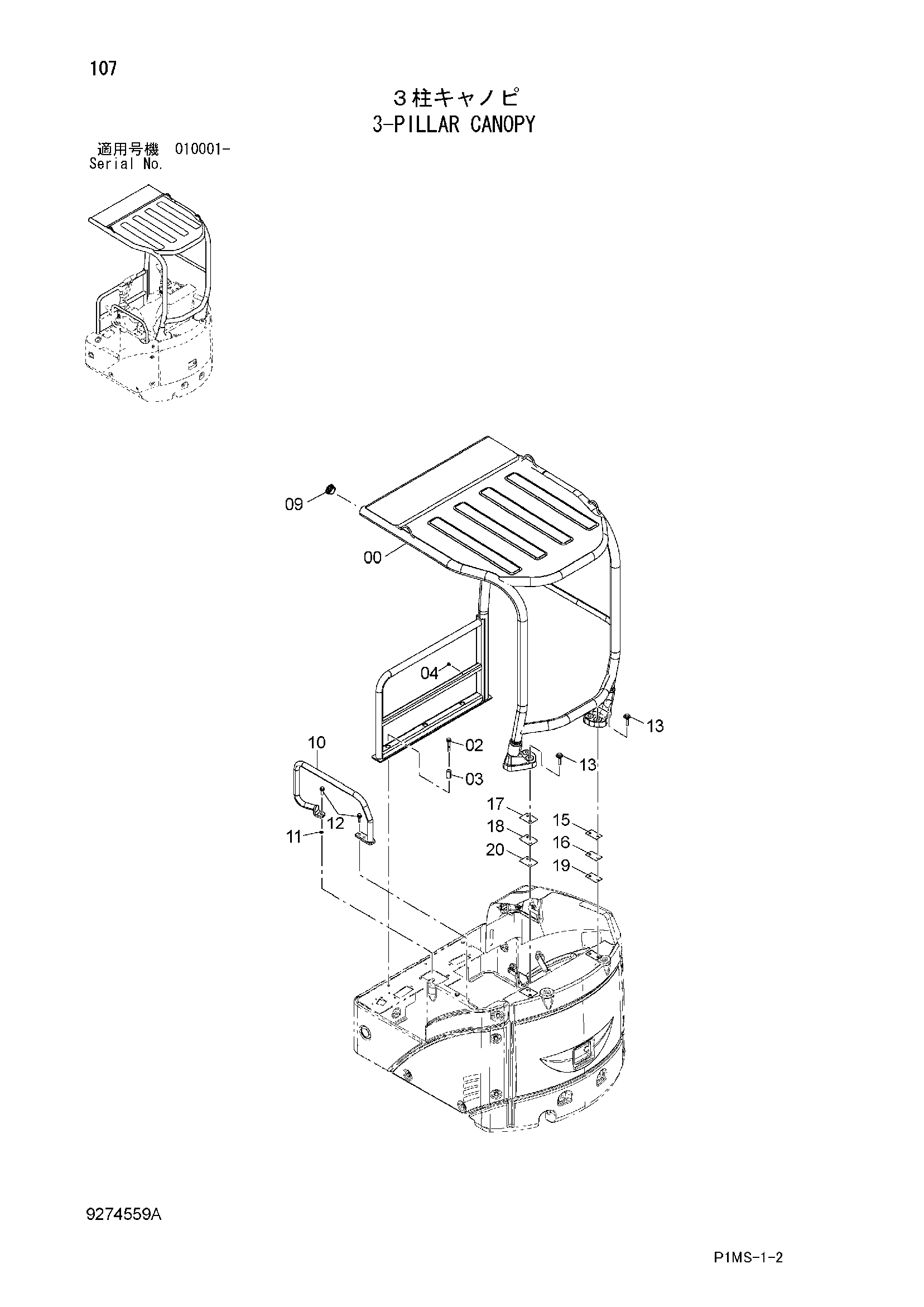

Заводская схема «3-Пиллар навес» для HITACHI ZX17U-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 6024692 | Навес | 1 |
| 02 | J271070 | Болт с шайбой | 3 |
| 02A | J901070 | Болт | 1 |
| 02B | J222010 | Шайба | 1 |
| 03 | 4617435 | Проставка | 3 |
| 04 | 4361804 | Пробка | 3 |
| 09 | 4650769 | Колпачок | 1 |
| 10 | 7051326 | Стойка | 1 |
| 11 | 4658974 | Шайба зуб | 1 |
| 12 | J271035 | Болт с шайбой | 3 |
| 12A | J901035 | Болт | 1 |
| 12B | J222010 | Шайба | 1 |
| 13 | J281255 | Болт с шайбой | 4 |
| 13A | J901255 | Болт | 1 |
| 13B | 4249324 | Шайба | 1 |
| 15 | 4676739 | Регулировочная шайба 0.5mm | 1 |
| 16 | 4676740 | Регулировочная шайба 1.0mm | 1 |
| 17 | 4676741 | Регулировочная шайба 0.5mm | 1 |
| 18 | 4676742 | Регулировочная шайба 1.0mm | 1 |
| 19 | 4676973 замена: 4676739 | Регулировочная шайба 1.6mm | 1 |
| 20 | 4676974 замена: 4676741 | Регулировочная шайба 1.6mm | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX17U-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
