Основные гидролинии (1-1) — HITACHI ZX17U-2

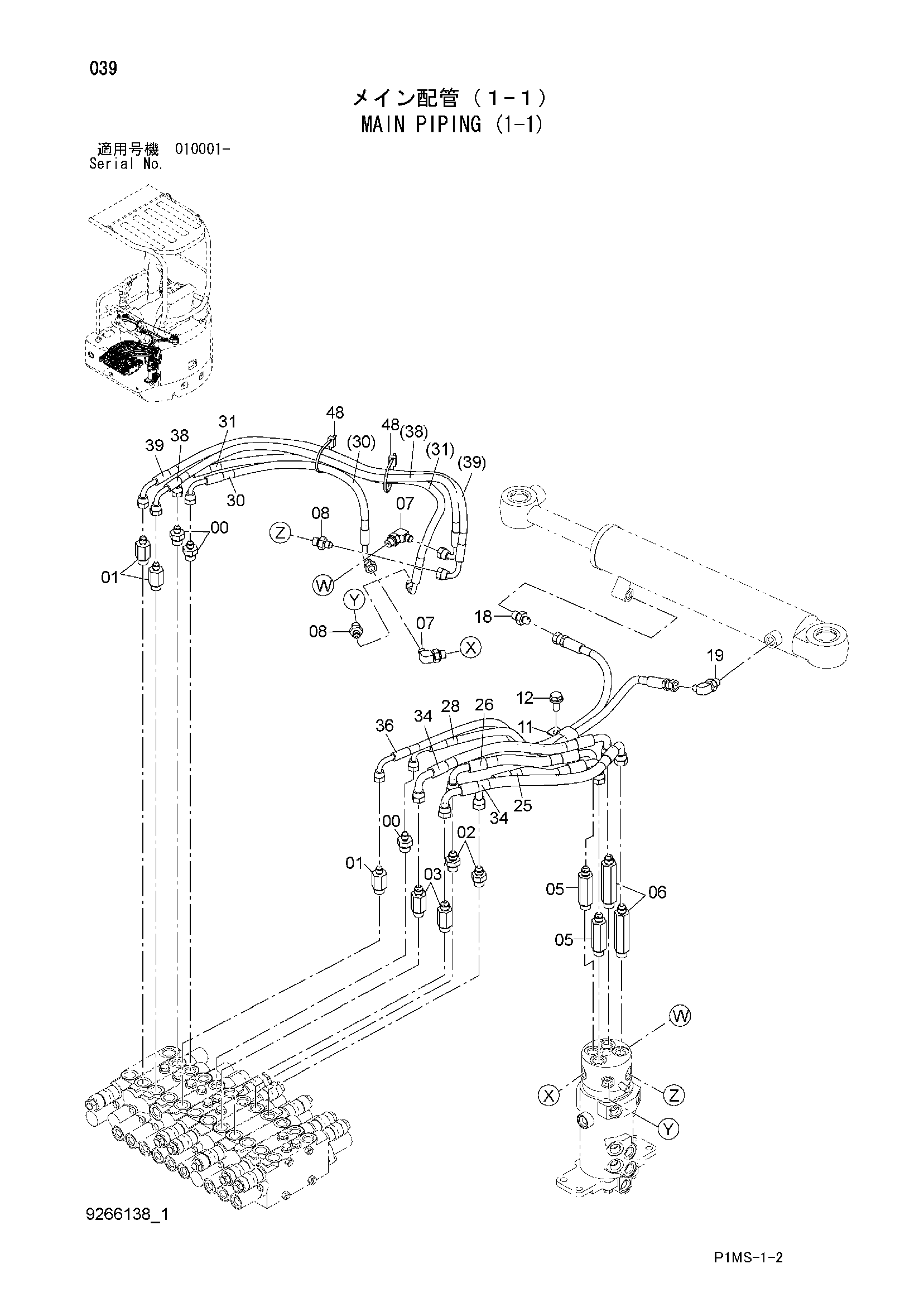

Заводская схема «Основные гидролинии (1-1)» для HITACHI ZX17U-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | A852132 | Адаптер | 3 |
| 00A | 4509180 | Уплотнительное кольцо | 1 |
| 01 | 4276964 | Адаптер | 3 |
| 01A | 4509180 | Уплотнительное кольцо | 1 |
| 02 | A852133 | Адаптер | 2 |
| 02A | 4509180 | Уплотнительное кольцо | 1 |
| 03 | 4276965 | Адаптер | 2 |
| 03A | 4509180 | Уплотнительное кольцо | 1 |
| 05 | 4325979 | Адаптер | 2 |
| 05A | 4509180 | Уплотнительное кольцо | 1 |
| 06 | 4657593 | Адаптер | 2 |
| 06A | 4509180 | Уплотнительное кольцо | 1 |
| 07 | A852322 | Угловой штуцер | 2 |
| 07A | 957366 | Уплотнительное кольцо | 1 |
| 08 | A852122 | Адаптер | 2 |
| 08A | 957366 | Уплотнительное кольцо | 1 |
| 11 | 4208479 | Зажим | 1 |
| 12 | J271025 | Болт с шайбой | 1 |
| 12A | J901025 | Болт | 1 |
| 12B | J222010 | Шайба | 1 |
| 18 | A852122 | Адаптер | 1 |
| 18A | 957366 | Уплотнительное кольцо | 1 |
| 19 | A852322 | Угловой штуцер | 1 |
| 19A | 957366 | Уплотнительное кольцо | 1 |
| 25 | 4663970 | Шланг | 1 |
| 26 | 4663971 | Шланг | 1 |
| 28 | 4663973 | Шланг (A7) | 1 |
| 30 | 4663975 | Шланг (A9) | 1 |
| 31 | 4663976 | Шланг (A10) | 1 |
| 34 | 4663979 | Шланг | 2 |
| 36 | 4663981 | Шланг (B7) | 1 |
| 38 | 4663983 | Шланг (B9) | 1 |
| 39 | 4663984 | Шланг (B10) | 1 |
| 48 | 4055312 | Ленточный зажим | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX17U-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
