Крышка (1-2)(навес) — HITACHI ZX17U-2

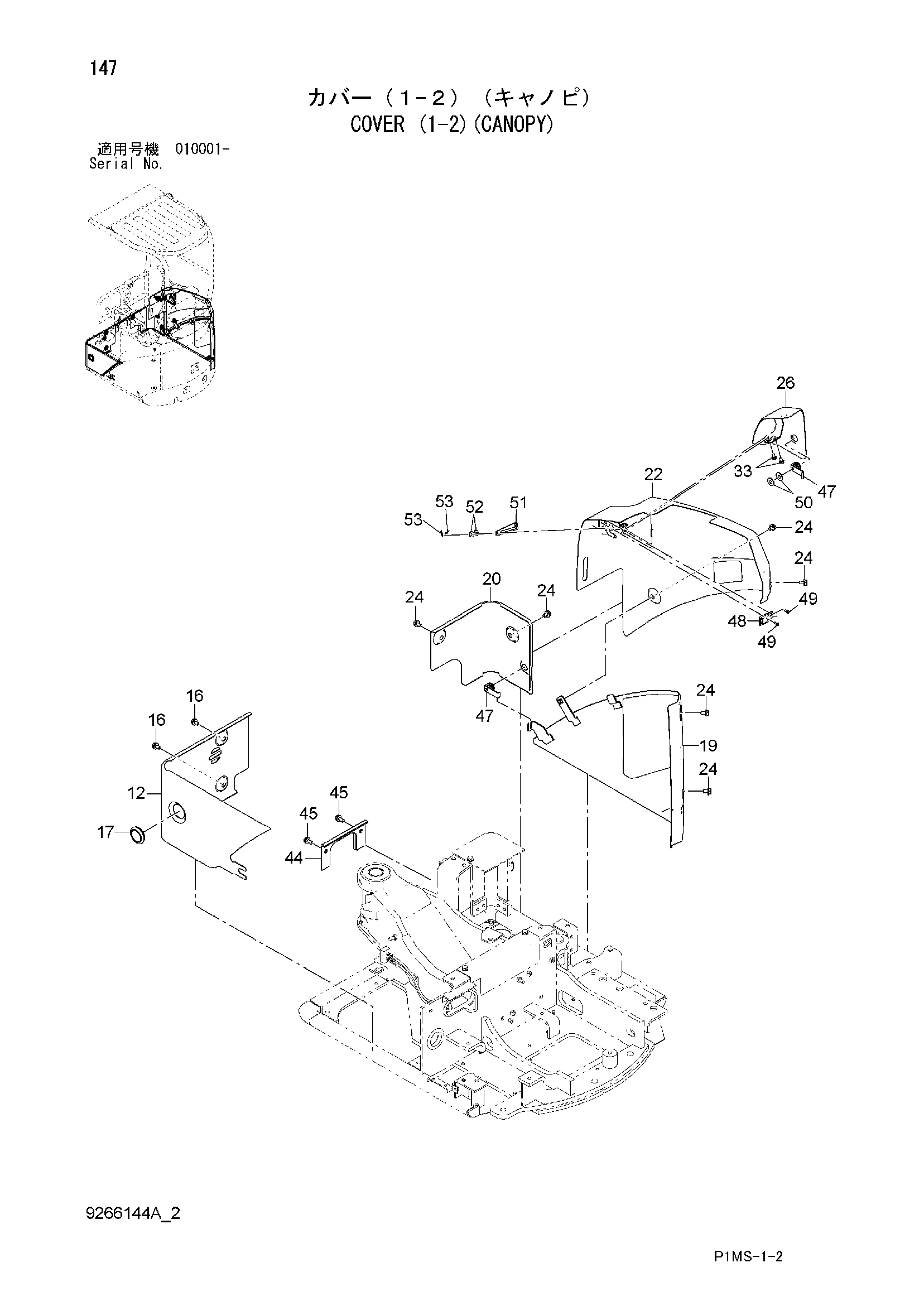

Заводская схема «Крышка (1-2)(навес)» для HITACHI ZX17U-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 12 | 2053577 | Крышка передний | 1 |
| 16 | J271020 | Болт с шайбой | 2 |
| 16A | J901020 | Болт | 1 |
| 16B | J222010 | Шайба | 1 |
| 17 | 4665442 | Резиновая втулка | 1 |
| 19 | 7050882 | Крышка боковой | 1 |
| 20 | 3108224 | Крышка передний | 1 |
| 22 | 7050883 | Крышка | 1 |
| 24 | J271020 | Болт с шайбой | 6 |
| 24A | J901020 | Болт | 1 |
| 24B | J222010 | Шайба | 1 |
| 26 | 7050884 | Крышка | 1 |
| 33 | J260816 | Болт с шайбой | 2 |
| 33A | J900816 | Болт | 1 |
| 33B | A590108 | Плоская шайба | 1 |
| 44 | 9766640 | Крышка | 1 |
| 45 | J271025 | Болт с шайбой | 2 |
| 45A | J901025 | Болт | 1 |
| 45B | J222010 | Шайба | 1 |
| 47 | 4366055 | Замок | 2 |
| 48 | 4665063 | Защёлка | 1 |
| 49 | J680514 | Винт с шайбой | 2 |
| 50 | A590104 | Плоская шайба | 2 |
| 51 | 4674249 | Пластина | 1 |
| 52 | 4345258 | Шайба | 2 |
| 53 | 4022696 | Стопорный палец | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX17U-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
