4Ходовой многофункциональный трубопроводы (1-1)(навес, кабина) — HITACHI ZX17U-2

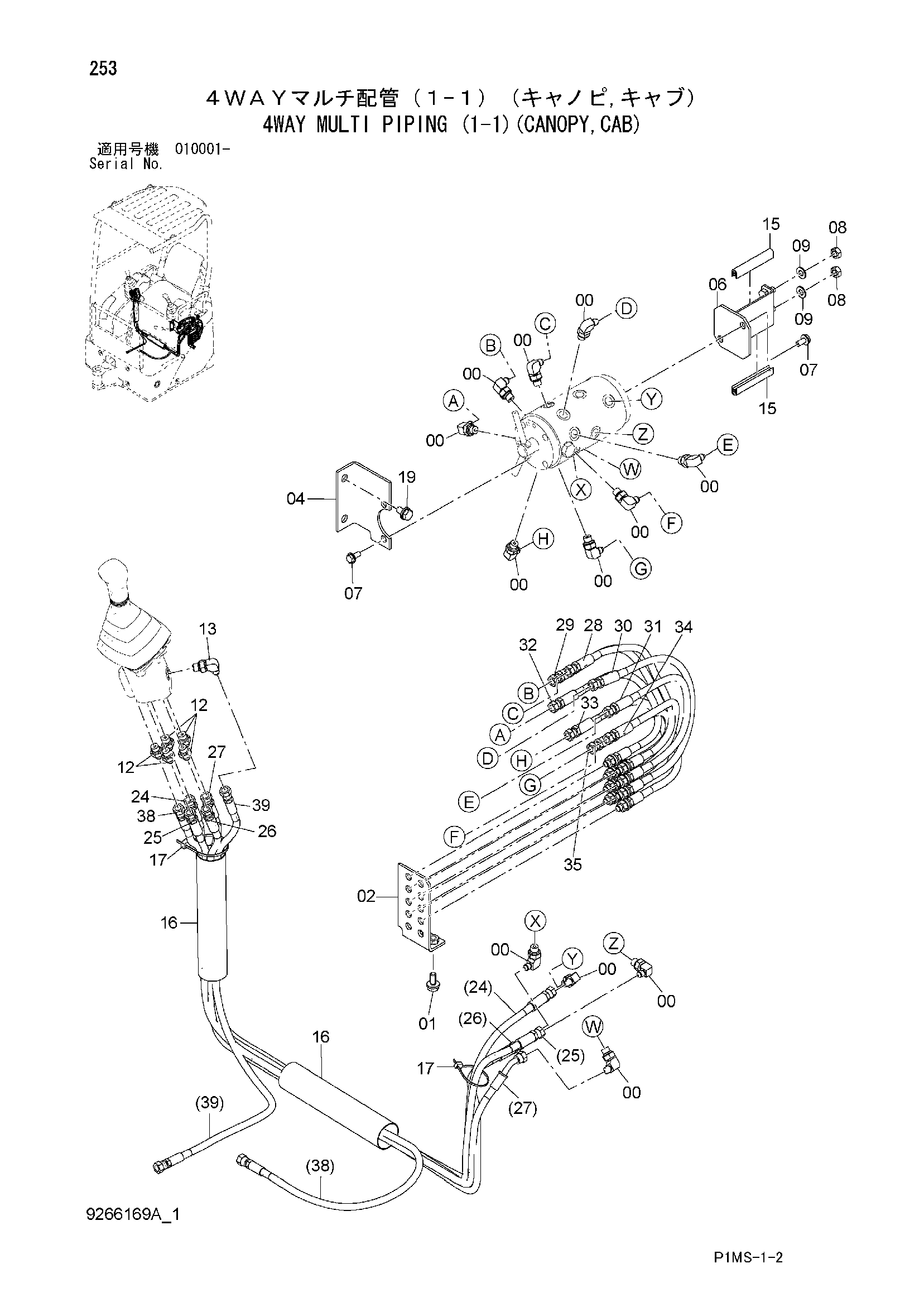

Заводская схема «4Ходовой многофункциональный трубопроводы (1-1)(навес, кабина)» для HITACHI ZX17U-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | A852322 | Угловой штуцер | 12 |
| 00A | 957366 | Уплотнительное кольцо | 1 |
| 01 | J271025 | Болт с шайбой | 2 |
| 01A | J901025 | Болт | 1 |
| 01B | J222010 | Шайба | 1 |
| 02 | 9766425 | Кронштейн | 1 |
| 04 | 4662382 | Кронштейн (навес) | 1 |
| 04 | 4680749 | Кронштейн (кабина) | 1 |
| 06 | 8094608 | Кронштейн | 1 |
| 07 | J260820 | Болт с шайбой | 4 |
| 07A | J900820 | Болт | 1 |
| 07B | A590108 | Плоская шайба | 1 |
| 08 | J950010 | Гайка | 2 |
| 09 | A590110 | Плоская шайба | 2 |
| 12 | A852122 | Адаптер | 5 |
| 12A | 957366 | Уплотнительное кольцо | 1 |
| 13 | 4652861 | Фильтр | 1 |
| 13A | 957366 | Уплотнительное кольцо | 1 |
| 15 | 4392474 | Амортизатор | 2 |
| 16 | 4323247 | Защитный кожух | 2 |
| 17 | 4055312 | Ленточный зажим | 2 |
| 19 | J271020 | Болт с шайбой | 2 |
| 19A | J901020 | Болт | 1 |
| 19B | J222010 | Шайба | 1 |
| 24 | 4664077 | Шланг (R1) | 1 |
| 25 | 4664078 | Шланг (R2) | 1 |
| 26 | 4664079 | Шланг (R3) | 1 |
| 27 | 4664080 | Шланг (R4) | 1 |
| 28 | 4664081 | Шланг (4L) | 1 |
| 29 | 4664082 | Шланг (4R) | 1 |
| 30 | 4664083 | Шланг (3R) | 1 |
| 31 | 4664084 | Шланг (1L) | 1 |
| 32 | 4664085 | Шланг (3L) | 1 |
| 33 | 4664086 | Шланг (1R) | 1 |
| 34 | 4664087 | Шланг (2R) | 1 |
| 35 | 4664088 | Шланг (2L) | 1 |
| 38 | 4664015 | Шланг (RT) | 1 |
| 39 | 4664016 | Шланг (RP) | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX17U-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
