Консоль (левый)(кабина) — HITACHI ZX17U-2

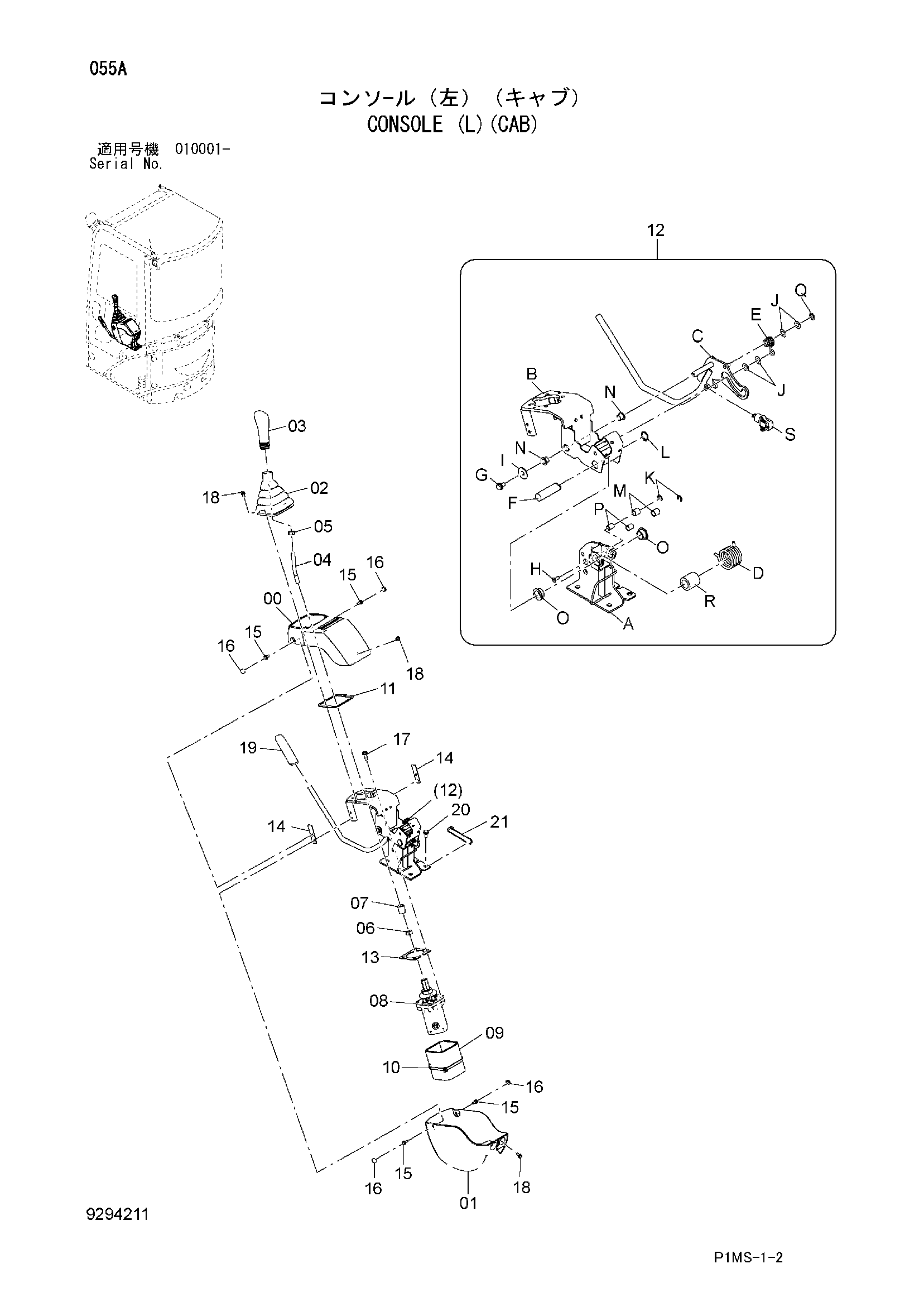

Заводская схема «Консоль (левый)(кабина)» для HITACHI ZX17U-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4607418 | Крышка | 1 |
| 01 | 4607419 | Крышка | 1 |
| 02 | 1032582 | Защитный чехол | 1 |
| 03 | 2051863 | Рукоятка | 1 |
| 04 | 4685569 | Рычаг | 1 |
| 05 | J952012 | Гайка | 1 |
| 06 | J950012 | Гайка | 1 |
| 07 | 4642220 | Водяной шланг | 1 |
| 08 | 4611037 | Пилотный клапан | 1 |
| 09 | 4629329 | Стекловата | 1 |
| 10 | 4323613 | Ленточный зажим | 1 |
| 11 | 3106482 | Пластина | 1 |
| 12 | 4646490 | Рама | 1 |
| 12A | 4629331 | Рама | 1 |
| 12B | 4629332 | Рама | 1 |
| 12C | 4648694 | Рычаг | 1 |
| 12D | 4629334 | Пружина | 1 |
| 12E | 4629335 | Пружина | 1 |
| 12F | 4629336 | Вал | 1 |
| 12G | 4372337 | Болт | 1 |
| 12H | 4631468 | Болт с шайбой | 2 |
| 12I | 4435368 | Шайба | 1 |
| 12J | 4633958 | Шайба | 4 |
| 12K | 4435378 | Стопорное кольцо | 2 |
| 12L | 4629337 | Стопорное кольцо | 1 |
| 12M | 4393842 | Втулка | 2 |
| 12N | 4479635 | Втулка пальца | 2 |
| 12O | 4482926 | Втулка | 2 |
| 12P | 4631470 | Втулка оиллесс | 2 |
| 12Q | 4629338 | Гайка | 1 |
| 12R | 4631469 | Втулка | 1 |
| 12S | 4630744 | Выключатель | 1 |
| 13 | 4627373 | Уплотнение | 1 |
| 14 | 4627374 | Уплотнение | 2 |
| 15 | J260616 | Болт с шайбой | 4 |
| 15A | J900616 | Болт | 1 |
| 15B | A590106 | Плоская шайба | 1 |
| 16 | 4624545 | Колпачок | 4 |
| 17 | J260825 | Болт с шайбой | 4 |
| 17A | J900825 | Болт | 1 |
| 17B | A590108 | Плоская шайба | 1 |
| 18 | J680616 | Винт с шайбой | 5 |
| 19 | 4377660 | Рукоятка | 1 |
| 20 | J260820 | Болт с шайбой | 4 |
| 20A | J900820 | Болт | 1 |
| 20B | A590108 | Плоская шайба | 1 |
| 21 | 4055312 | Ленточный зажим | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX17U-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
