Отвал детали — HITACHI ZX17U-2

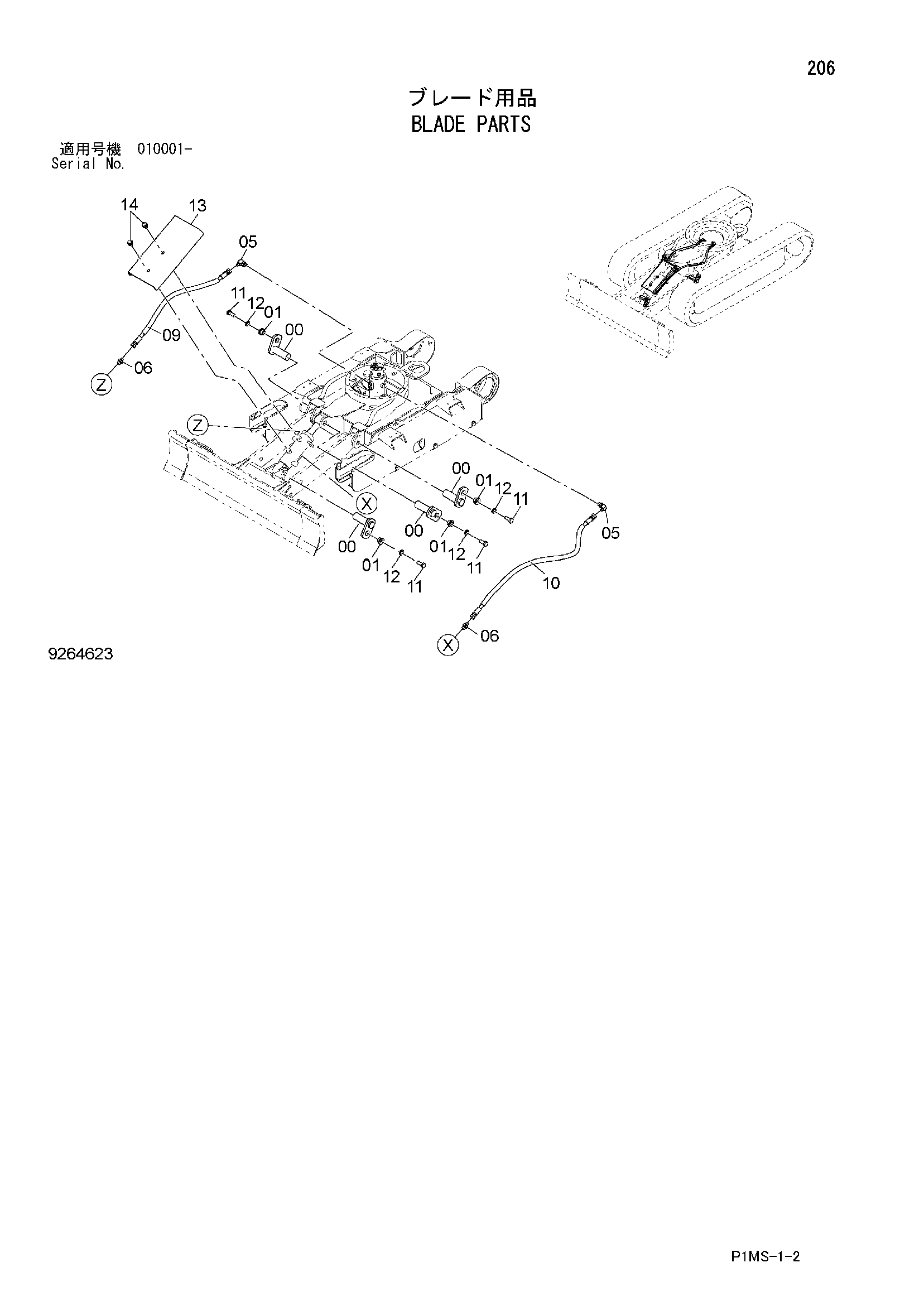

Заводская схема «Отвал детали» для HITACHI ZX17U-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9766184 | Палец | 4 |
| 01 | 4339354 | Втулка | 4 |
| 05 | A852322 | Угловой штуцер | 2 |
| 05A | 957366 | Уплотнительное кольцо | 1 |
| 06 | A852122 | Адаптер | 2 |
| 06A | 957366 | Уплотнительное кольцо | 1 |
| 09 | 4655109 | Шланг | 1 |
| 10 | 4655110 | Шланг | 1 |
| 11 | J921230 | Болт | 4 |
| 12 | A590912 | Пружинная шайба | 4 |
| 13 | 3108117 | Крышка | 1 |
| 14 | J271020 | Болт с шайбой | 2 |
| 14A | J901020 | Болт | 1 |
| 14B | J222010 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX17U-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
