Отопитель (2)(кабина) — HITACHI ZX17U-2

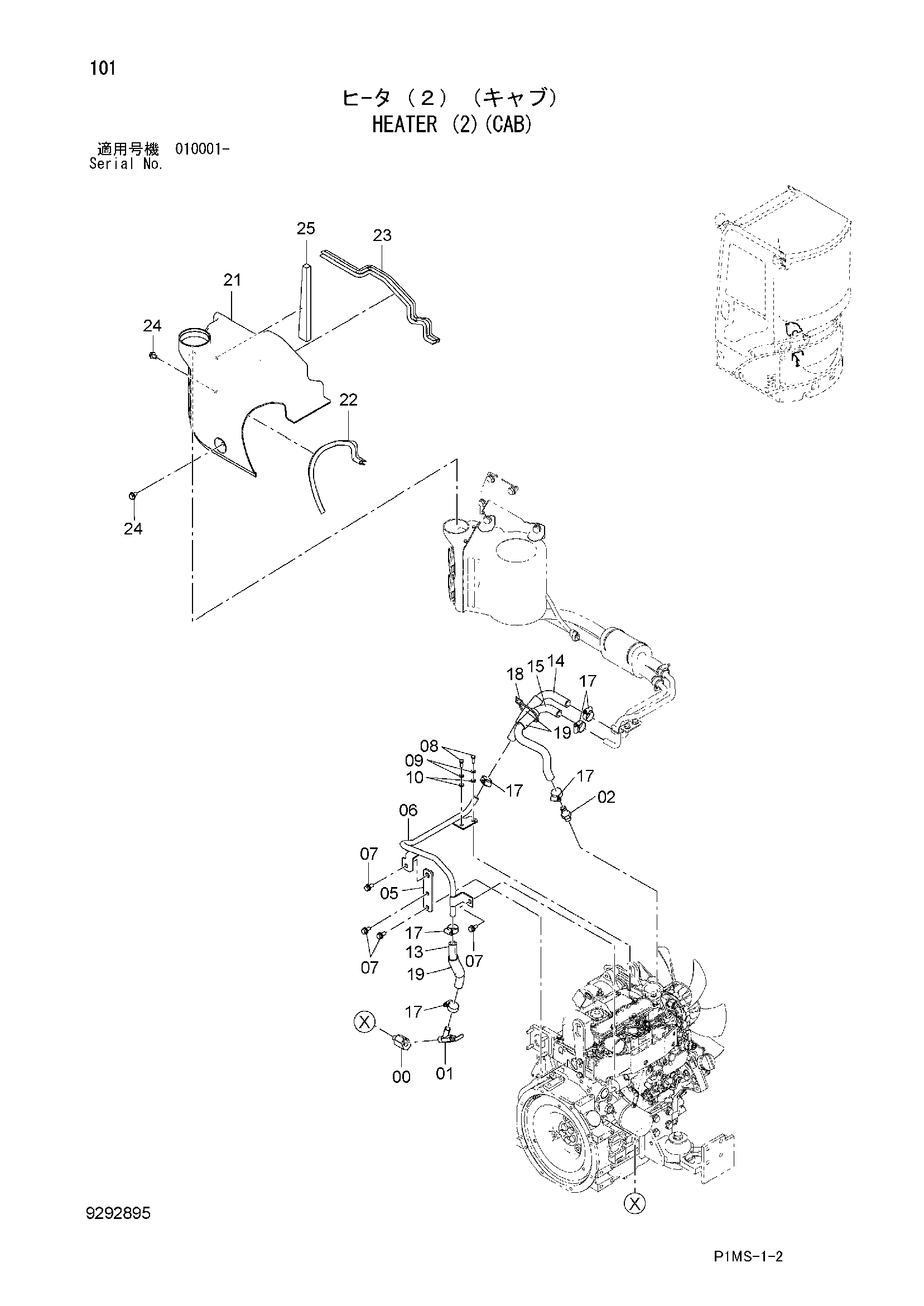

Заводская схема «Отопитель (2)(кабина)» для HITACHI ZX17U-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4687180 | Переходник | 1 |
| 01 | 4508050 | Кран | 1 |
| 02 | 4294662 | Адаптер | 1 |
| 05 | 9769807 | Кронштейн | 1 |
| 06 | 7055282 | Трубка | 1 |
| 07 | 4625750 | Болт с шайбой | 4 |
| 08 | J900616 | Болт | 2 |
| 09 | A590906 | Пружинная шайба | 2 |
| 10 | A590106 | Плоская шайба | 2 |
| 13 | 4687330 | Водяной шланг | 1 |
| 14 | 3113960 | Водяной шланг | 1 |
| 15 | 3113961 | Водяной шланг | 1 |
| 17 | 4514699 | Хомут шланга | 6 |
| 18 | 4055312 | Ленточный зажим | 1 |
| 19 | 4687583 | Трубка корругатед | 3 |
| 21 | 4688977 | Крышка | 1 |
| 22 | 4688978 | Резиновое уплотнение | 1 |
| 23 | 4688979 | Резиновое уплотнение | 1 |
| 24 | J260816 | Болт с шайбой | 2 |
| 24A | J900816 | Болт | 1 |
| 24B | A590108 | Плоская шайба | 1 |
| 25 | 4689932 | Резиновая прокладка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX17U-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
