Стрела детали — HITACHI ZX17U-2

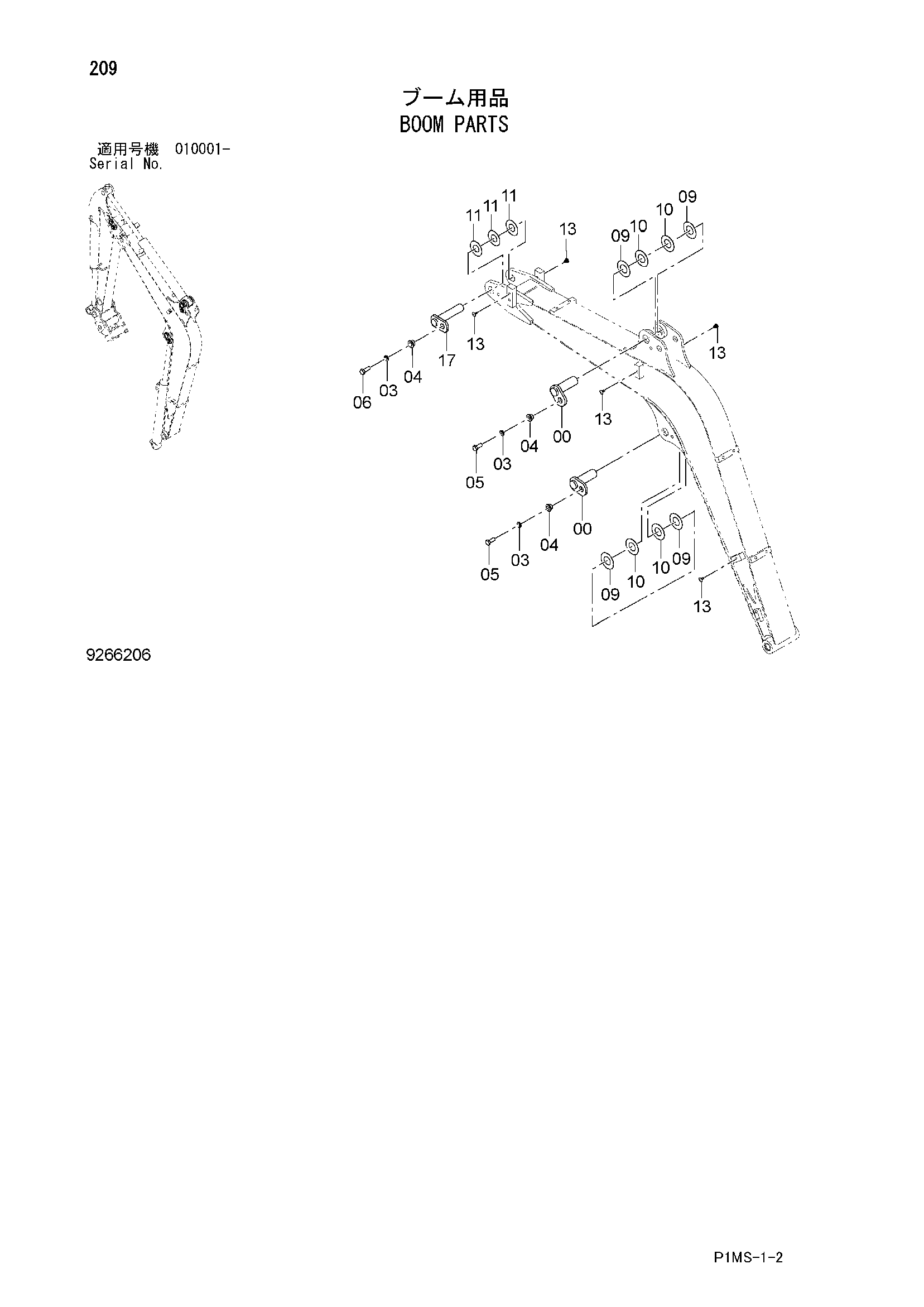

Заводская схема «Стрела детали» для HITACHI ZX17U-2. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	9766379	Палец	2
03	A590912	Пружинная шайба	3
04	4339354	Втулка	3
05	J901230	Болт	2
06	J901235	Болт	1
09	4367639	Регулировочная шайба 0.5mm	4
10	4367641	Регулировочная шайба 1.0mm	4
11	4352134	Регулировочная шайба 0.5mm	3
13	4288579	Пробка	7
17	9767011	Палец	1

Для точного подбора сообщите каталожный номер, модель HITACHI ZX17U-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
