Регулятор — HITACHI ZX17U-2

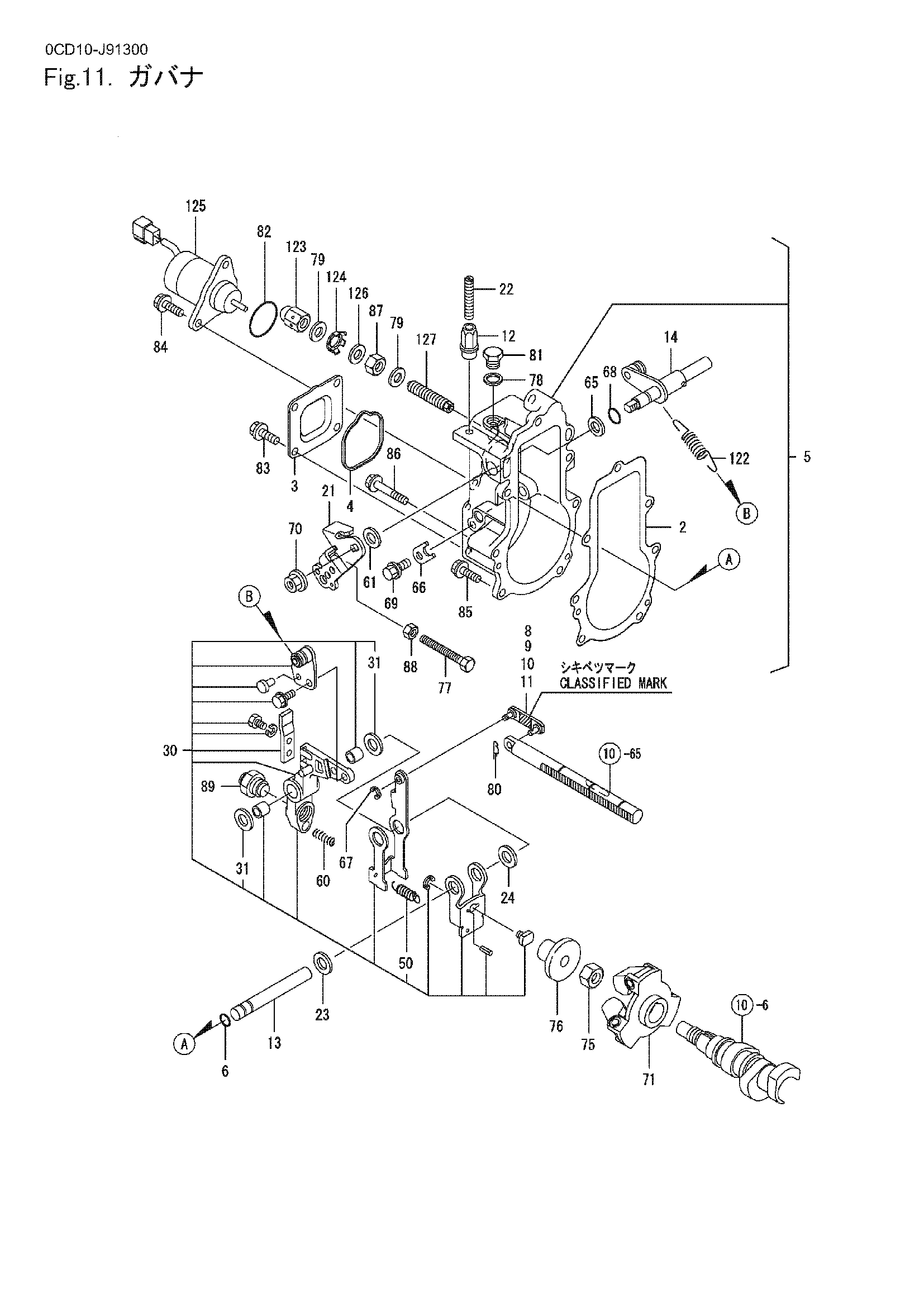

Заводская схема «Регулятор» для HITACHI ZX17U-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 2 | 119717-61050 | Прокладка, корпус | 1 |
| 3 | 119717-61060 | Корпус, регулятор | 1 |
| 4 | 119717-61070 | Прокладка, крышка | 1 |
| 5 | 119717-61100 | Корпус в сборе, регулятор | 1 |
| 6 | 129155-51280 | Уплотнительное кольцо S6 | 1 |
| 8 | 119717-61120 | LINK, L=29.3 :3 | 1 |
| 9 | 119717-61130 | LINK, L=29.8 :98 | 1 |
| 10 | 119717-61140 | LINK, L=28.8 :88 | 1 |
| 11 | 119717-61150 | LINK, L=30.3 :03 | 1 |
| 12 | 129209-61370 | Гайка M6 | 1 |
| 13 | 129052-61390 | Вал, регулятор. рычаг | 1 |
| 14 | 119717-61400 | Вал в сборе, управление | 1 |
| 21 | 119515-61440 | Рычаг, управление | 1 |
| 22 | 129155-61450 | Болт, револ. концевой | 1 |
| 23 | 129156-61460 | Регулировочная шайба T=0.6 | 1 |
| 24 | 129155-61480 | Проставка в сборе | 1 |
| 30 | 119717-61500 | Рычаг в сборе, регулятор | 1 |
| 31 | 174307-51700 | Регулировочная шайба комплект | 2 |
| 50 | 129486-61540 | Пружина, комплект | 1 |
| 60 | 129100-61650 | Пружина, топливный управление | 1 |
| 61 | 158552-61700 | Регулировочная шайба в сборе | 1 |
| 65 | 158552-61710 | Регулировочная шайба T=1.0 | 1 |
| 66 | 119660-61901 | Фиксатор, вал | 1 |
| 67 | 22272-000030 | Кирклип E- 3 | 1 |
| 68 | 24341-000070 | Уплотнительное кольцо 1A S-7.0 | 1 |
| 69 | 26106-060102 | Болт 6X 10 с покрытием | 1 |
| 70 | 26366-080002 | Гайка M 8 | 1 |
| 71 | 119717-61200 | Груз в сборе | 1 |
| 75 | 119660-61300 | Гайка, регулятор груз | 1 |
| 76 | 129155-61341 | Втулка(L=25.5) | 1 |
| 77 | 129155-61460 | Болт, холостой ход концевой | 1 |
| 78 | 22190-100002 | Уплотнение шайба 10S | 1 |
| 79 | 22190-120002 | Уплотнение шайба 12 | 2 |
| 80 | 22372-040000 | SNAP PIN 4 | 1 |
| 81 | 23887-100002 | Пробка 10 | 1 |
| 82 | 158552-61900 | Уплотнительное кольцо | 1 |
| 83 | 26106-060102 | Болт 6X 10 с покрытием | 4 |
| 84 | 26106-060142 | Болт M 6X 14 с покрытием | 2 |
| 85 | 26106-060202 | Болт M 6X 20 с покрытием | 4 |
| 86 | 26106-060452 | Болт M 6X 45 с покрытием | 3 |
| 87 | 26736-120002 | Гайка M12 | 1 |
| 88 | 26756-060002 | Блокировка гайка 6 | 1 |
| 89 | 119740-61560 | Англеикх в сборе | 1 |
| 122- 1 | 171353-61700 | Пружина, регулятор | 1 |
| 122 | 171353-61710 | Пружина, регулятор | 1 |
| 123 | 129209-61930 | Колпачок гайка | 1 |
| 124 | 129209-61970 | Пластина | 1 |
| 125 | 119233-77932 | Электромагнитный, остановка | 1 |
| 126 | 23414-120016 | Прокладка 12 | 1 |
| 127 | 158601-61790 | Ограничитель в сборе, топливный | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX17U-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
