Глушитель — HITACHI ZX17U-2

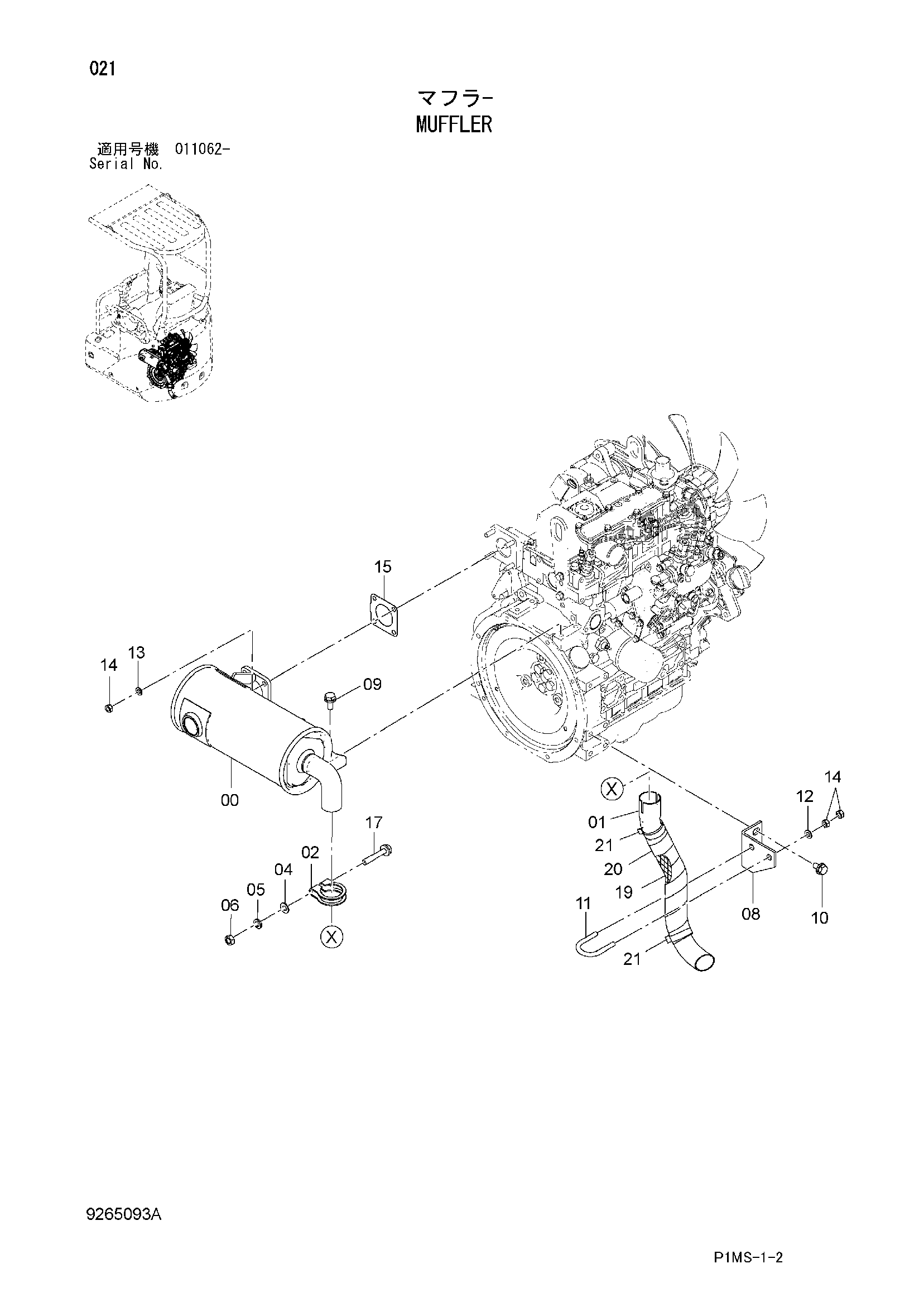

Заводская схема «Глушитель» для HITACHI ZX17U-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4655373 | Глушитель | 1 |
| 01 | 3108334 | Трубка | 1 |
| 02 | 4620560 | Хомут | 1 |
| 04 | A590110 | Плоская шайба | 1 |
| 05 | A590910 | Пружинная шайба | 1 |
| 06 | J950010 | Гайка | 1 |
| 08 | 4656401 | Кронштейн | 1 |
| 09 | J271025 | Болт с шайбой | 1 |
| 09A | J901025 | Болт | 1 |
| 09B | J222010 | Шайба | 1 |
| 10 | J271020 | Болт с шайбой | 2 |
| 10A | J901020 | Болт | 1 |
| 10B | J222010 | Шайба | 1 |
| 11 | 4280101 | U-образный болт | 1 |
| 12 | A590108 | Плоская шайба | 2 |
| 13 | A590908 | Пружинная шайба | 4 |
| 14 | M500807 | Гайка | 8 |
| 15 | 4661293 | Прокладка | 1 |
| 17 | J271060 | Болт с шайбой | 1 |
| 17A | J901060 | Болт | 1 |
| 17B | J222010 | Шайба | 1 |
| 19 | 4399512 | Крышка трубка | 1 |
| 20 | 4399513 | Лента | 1 |
| 21 | 4399511 | Хомут | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX17U-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
