Опора (кабина) — HITACHI ZX17U-2

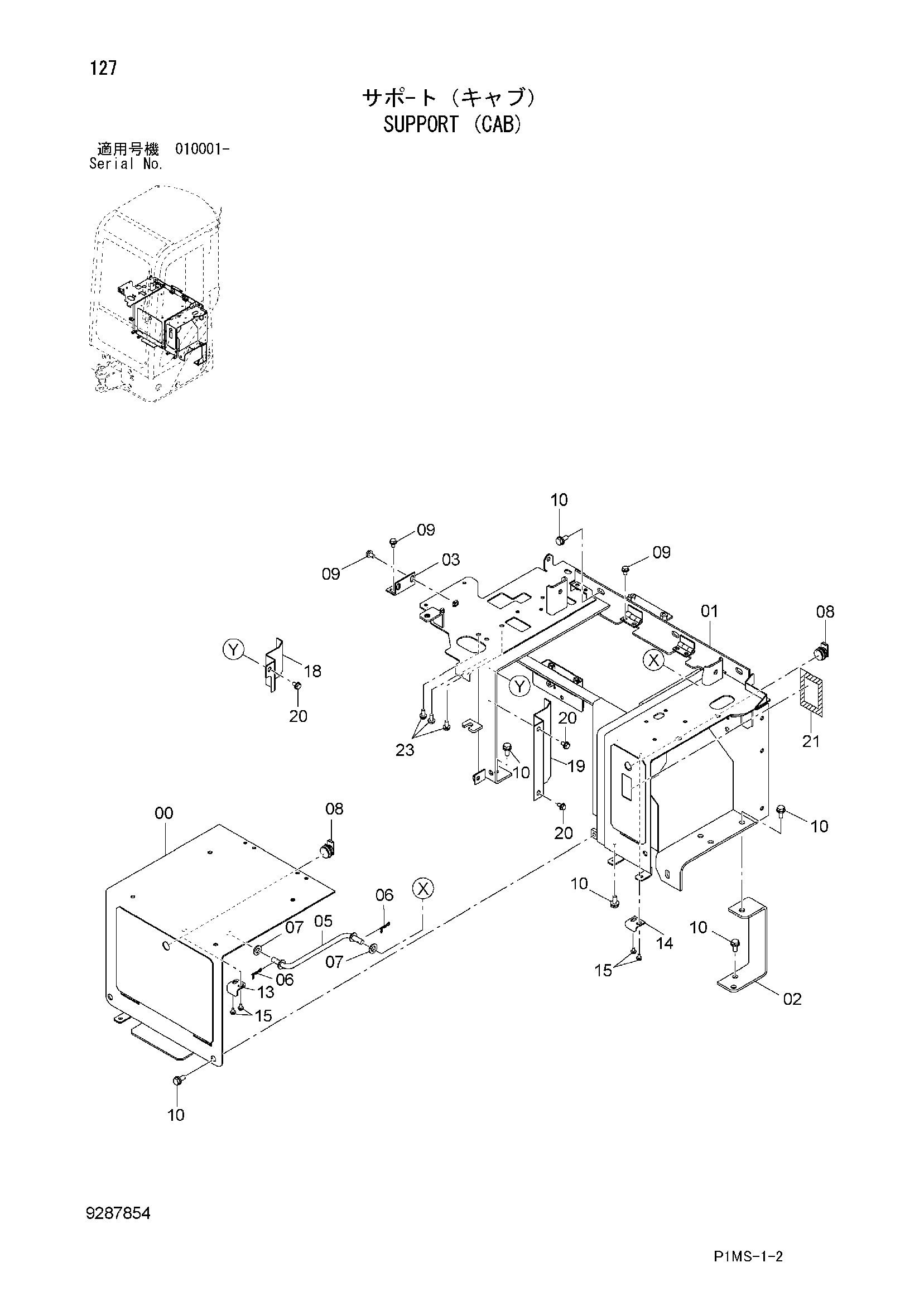

Заводская схема «Опора (кабина)» для HITACHI ZX17U-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 6024828 | Опора | 1 |
| 01 | 5011834 | Опора | 1 |
| 02 | 9766385 | Кронштейн | 1 |
| 03 | 4657150 | Кронштейн | 1 |
| 05 | 9766501 | Стойка | 1 |
| 06 | 4657949 | Стопорный палец | 2 |
| 07 | J222012 | Шайба | 2 |
| 08 | 4423918 | Замок | 2 |
| 09 | J260816 | Болт с шайбой | 8 |
| 09A | J900816 | Болт | 1 |
| 09B | A590108 | Плоская шайба | 1 |
| 10 | J271025 | Болт с шайбой | 10 |
| 10A | J901025 | Болт | 1 |
| 10B | J222010 | Шайба | 1 |
| 13 | 4611385 | Кронштейн | 1 |
| 14 | 4664303 | Кронштейн | 1 |
| 15 | J260612 | Болт с шайбой | 4 |
| 15A | J900612 | Болт | 1 |
| 15B | A590106 | Плоская шайба | 1 |
| 18 | 4670384 | Пластина | 1 |
| 19 | 4670385 | Пластина | 1 |
| 20 | J260816 | Болт с шайбой | 3 |
| 20A | J900816 | Болт | 1 |
| 20B | A590108 | Плоская шайба | 1 |
| 21 | 4672947 | Информационная табличка | 1 |
| 23 | J260820 | Болт с шайбой | 3 |
| 23A | J900820 | Болт | 1 |
| 23B | A590108 | Плоская шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX17U-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
