Основные гидролинии (1-2) — HITACHI ZX17U-2

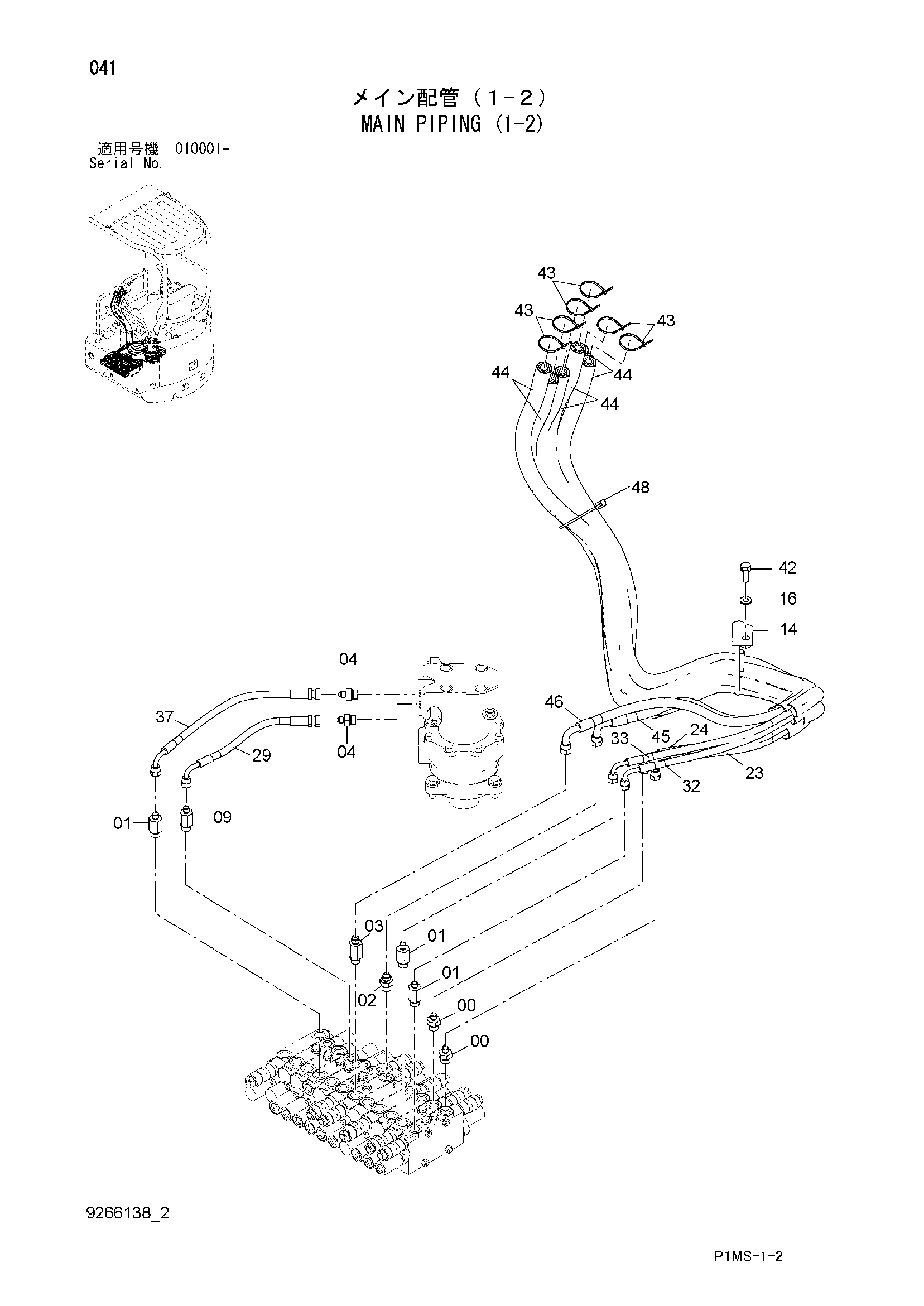

Заводская схема «Основные гидролинии (1-2)» для HITACHI ZX17U-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | A852132 | Адаптер | 2 |
| 00A | 4509180 | Уплотнительное кольцо | 1 |
| 01 | 4276964 | Адаптер | 3 |
| 01A | 4509180 | Уплотнительное кольцо | 1 |
| 02 | A852133 | Адаптер | 1 |
| 02A | 4509180 | Уплотнительное кольцо | 1 |
| 03 | 4276965 | Адаптер | 1 |
| 03A | 4509180 | Уплотнительное кольцо | 1 |
| 04 | A852132 | Адаптер | 2 |
| 04A | 4509180 | Уплотнительное кольцо | 1 |
| 09 | 4276964 | Адаптер | 1 |
| 09A | 4509180 | Уплотнительное кольцо | 1 |
| 14 | 8105788 | Направляющая | 1 |
| 16 | A590110 | Плоская шайба | 1 |
| 23 | 4663968 | Шланг (A1) | 1 |
| 24 | 4663969 | Шланг (A2) | 1 |
| 29 | 4663974 | Шланг (A8) | 1 |
| 32 | 4663977 | Шланг (B1) | 1 |
| 33 | 4663978 | Шланг (B2) | 1 |
| 37 | 4663982 | Шланг (B8) | 1 |
| 42 | 4609014 | Болт с шайбой | 1 |
| 43 | 4326365 | Ленточный зажим | 6 |
| 44 | 4670567 | Защита шланга | 6 |
| 45 | 4667140 | Шланг (A5) | 1 |
| 46 | 4667141 | Шланг (B5) | 1 |
| 48 | 4055312 | Ленточный зажим | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX17U-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
