Рама — HITACHI ZX17U-2

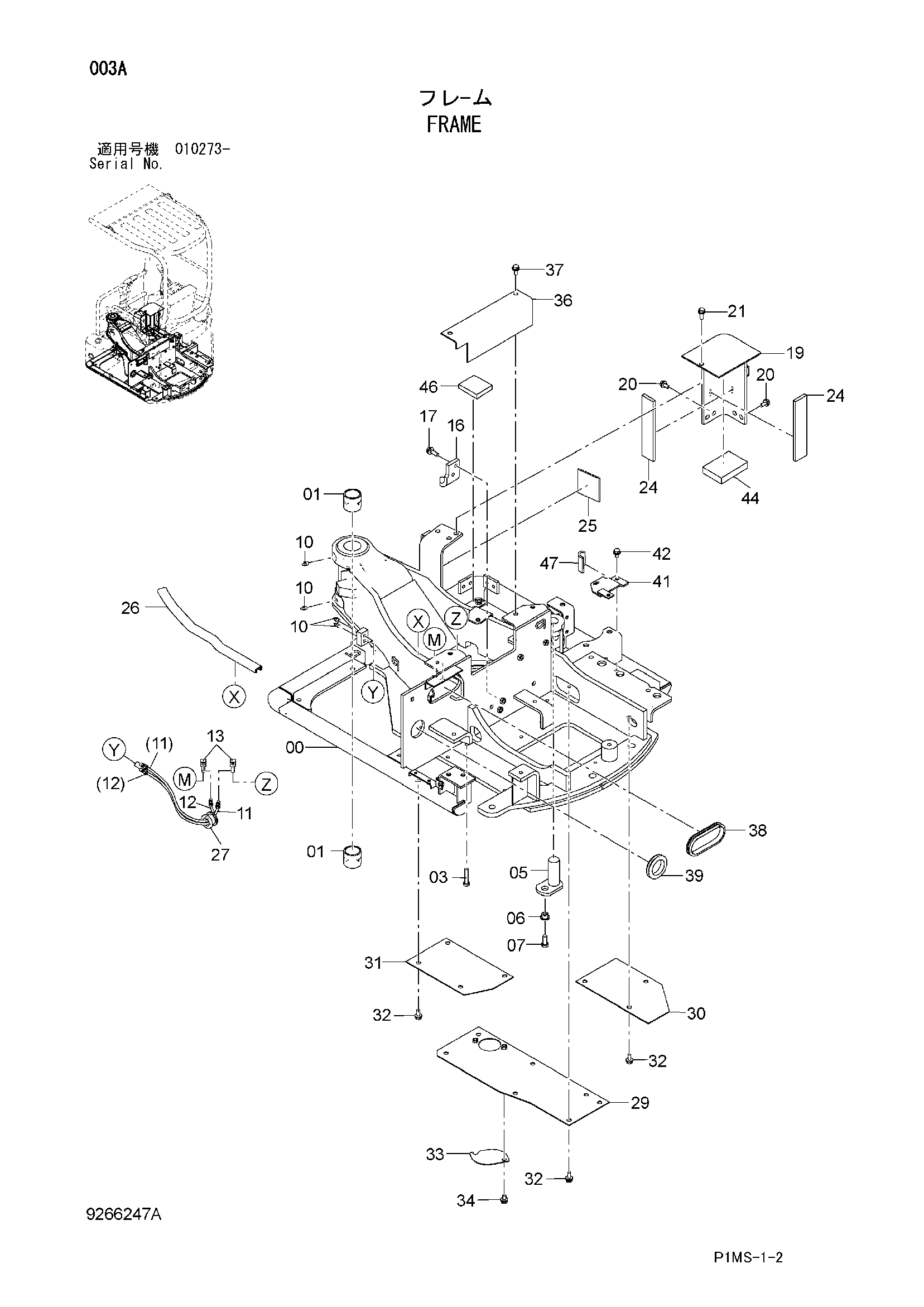

Заводская схема «Рама» для HITACHI ZX17U-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 5010871 | Рама основной | 1 |
| 01 | 4332744 | Втулка | 2 |
| 03 | J921055 | Болт | 16 |
| 05 | 9758145 | Палец | 1 |
| 06 | 4339354 | Втулка | 1 |
| 07 | J901230 | Болт | 1 |
| 10 | J75481 | Пресс-маслёнка | 4 |
| 11 | 4657664 | Нейлоновый шланг | 1 |
| 12 | 4657665 | Нейлоновый шланг | 1 |
| 13 | 4606713 | Угловой штуцер | 2 |
| 16 | 4657668 | Кронштейн | 1 |
| 17 | J271035 | Болт с шайбой | 2 |
| 17A | J901035 | Болт | 1 |
| 17B | J222010 | Шайба | 1 |
| 19 | 8105838 | Кронштейн | 1 |
| 20 | J271025 | Болт с шайбой | 4 |
| 20A | J901025 | Болт | 1 |
| 20B | J222010 | Шайба | 1 |
| 21 | J271030 | Болт с шайбой | 1 |
| 21A | J901030 | Болт | 1 |
| 21B | J222010 | Шайба | 1 |
| 24 | 4657666 | Резиновая подушка | 2 |
| 25 | 4680158 | Резиновая подушка | 1 |
| 26 | 4652500 | Резиновая втулка | 1 |
| 27 | 4207837 | Резиновая втулка | 1 |
| 29 | 9766465 | Крышка | 1 |
| 30 | 4657671 | Крышка | 1 |
| 31 | 4657672 | Крышка | 1 |
| 32 | J271025 | Болт с шайбой | 13 |
| 32A | J901025 | Болт | 1 |
| 32B | J222010 | Шайба | 1 |
| 33 | 4640766 | Крышка | 1 |
| 34 | J271020 | Болт с шайбой | 2 |
| 34A | J901020 | Болт | 1 |
| 34B | J222010 | Шайба | 1 |
| 36 | 4657670 | Кронштейн | 1 |
| 37 | J271025 | Болт с шайбой | 2 |
| 37A | J901025 | Болт | 1 |
| 37B | J222010 | Шайба | 1 |
| 38 | 4270921 | Резиновая втулка | 1 |
| 39 | 4509404 | Резиновая втулка | 1 |
| 41 | 8108565 | Пластина | 1 |
| 42 | J271020 | Болт с шайбой | 2 |
| 42A | J901020 | Болт | 1 |
| 42B | J222010 | Шайба | 1 |
| 44 | 4680157 | Резиновая прокладка | 1 |
| 46 | 4653319 | Резиновая прокладка | 1 |
| 47 | 4346357 | Амортизатор | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX17U-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
