Гидроцилиндр. спан — HITACHI ZX17U-2

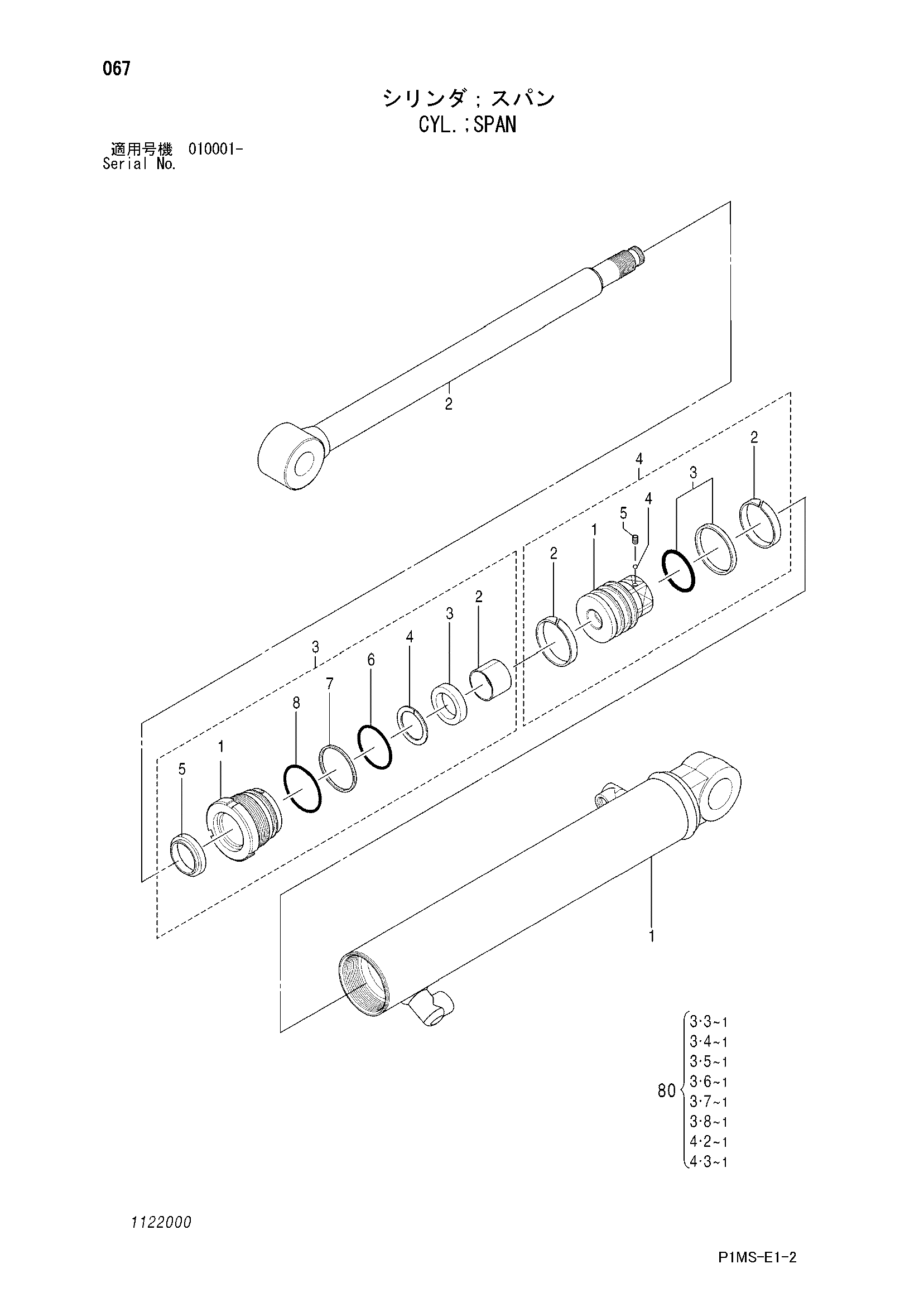

Заводская схема «Гидроцилиндр. спан» для HITACHI ZX17U-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4655102 | Гидроцилиндр. спан | 1 | |
| 1 | 1122001 | Труба гидроцилиндра | 1 |
| 2 | 1122002 | Шток поршня | 1 |
| 3 | 1118003 | Головка гидроцилиндра в сборе | 1 |
| 3-1 | 0430302 | Головка гидроцилиндра | 1 |
| 3-2 | 0430303 | Втулка | 1 |
| 3-3 | 0430304 | U-образная манжета | 1 |
| 3-4 | 1117905 | Опорное кольцо | 1 |
| 3-5 | 0800104 | Грязесъёмное кольцо | 1 |
| 3-6 | 0429907 | Уплотнительное кольцо | 1 |
| 3-7 | 0429908 | Опорное кольцо | 1 |
| 3-8 | 0429910 | Уплотнительное кольцо | 1 |
| 4 | 1118004 | Поршень в сборе | 1 |
| 4-1 | 1118005 | Поршень | 1 |
| 4-2 | 0429915 | Кольцо | 1 |
| 4-3 | 0429916 | Уплотнительное кольцо | 1 |
| 4-4 | 0429917 | Стальной шарик | 1 |
| 4-5 | 0429918 | Установочный винт | 1 |
| 80 | 4667621 | Комплект уплотнений | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX17U-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
