Кабина (3) — HITACHI ZX17U-2

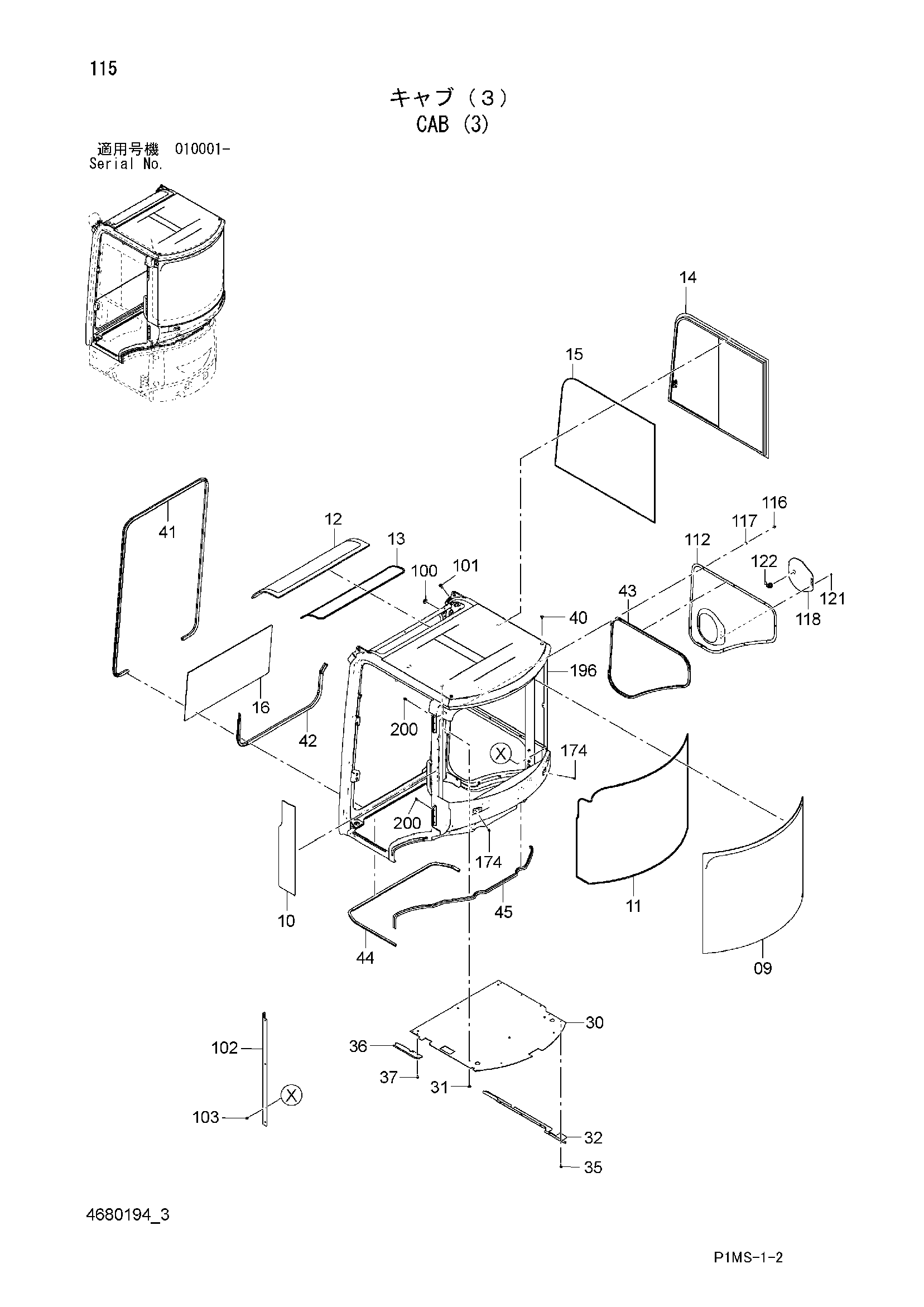

Заводская схема «Кабина (3)» для HITACHI ZX17U-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 09 | 4690724 | Стекло | 1 |
| 10 | 4690725 | Стекло | 1 |
| 11 | 4690721 | Резиновая прокладка | 1 |
| 12 | 4690723 | Рооф | 1 |
| 13 | 4690720 | Резиновая прокладка | 1 |
| 14 | 4690722 | Рамка окна | 1 |
| 15 | 4690719 | Резиновая прокладка | 1 |
| 16 | 4690735 | Стекло | 1 |
| 30 | 4690744 | Рооф | 1 |
| 31 | 4690745 | Зажим | 8 |
| 32 | 4690746 | Крышка | 1 |
| 35 | 4690747 | Болт | 5 |
| 36 | 4690748 | Крышка | 1 |
| 37 | 4690747 | Болт | 2 |
| 40 | 4690751 | Болт | 2 |
| 41 | 4690727 | Уплотнение | 1 |
| 42 | 4690726 | Уплотнение | 1 |
| 43 | 4690729 | Уплотнение | 1 |
| 44 | 4690728 | Уплотнение | 1 |
| 45 | 4690812 | Уплотнение | 1 |
| 100 | 4690771 | Колпачок | 1 |
| 101 | 4690769 | Болт | 2 |
| 102 | 4690773 | Крышка | 1 |
| 103 | 4690774 | Болт | 4 |
| 112 | 4690780 | Крышка | 1 |
| 116 | 4690782 | Гайка | 11 |
| 117 | 4690781 | Шайба | 11 |
| 118 | 4690754 | Крышка | 1 |
| 121 | 4690783 | Винт | 3 |
| 122 | 4690784 | Замок | 1 |
| 174 | 4690731 | Болт | 4 |
| 196 | 4690718 | Кабина | 1 |
| 200 | 4690756 | Болт | 6 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX17U-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
