Электрооборудование (2) — HITACHI ZX17U-2

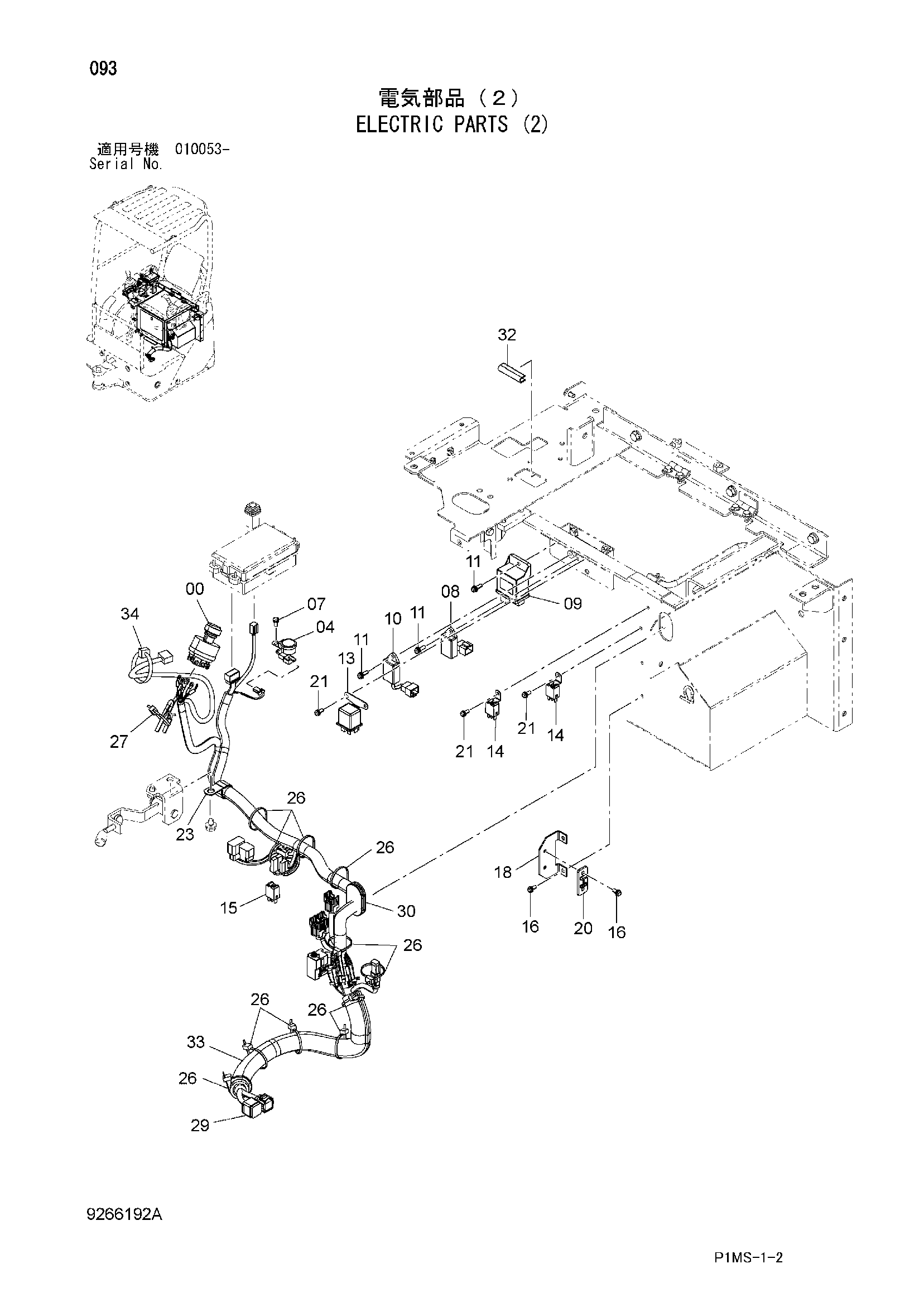

Заводская схема «Электрооборудование (2)» для HITACHI ZX17U-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 04 | 4413756 | Зуммер | 1 |
| 07 | J670614 | Винт с шайбой | 1 |
| 08 | 4657614 | Таймер | 1 |
| 09 | 4626350 | Реле защитный | 1 |
| 10 | 4626351 | Таймер | 1 |
| 11 | J680620 | Винт с шайбой | 3 |
| 13 | 4626352 | Реле | 1 |
| 14 | 4607115 | Реле | 2 |
| 15 | 4617341 | Реле | 1 |
| 16 | J670614 | Винт с шайбой | 4 |
| 18 | 9766453 | Кронштейн | 1 |
| 20 | 4656759 | Кронштейн | 1 |
| 21 | J670614 | Винт с шайбой | 4 |
| 23 | 4190263 | Зажим | 1 |
| 26 | 4055312 | Ленточный зажим | 11 |
| 27 | 4055311 | Ленточный зажим | 1 |
| 29 | 1033626 замена: 1034526 | Жгут проводов | 1 |
| 29 | 1034526 | Жгут проводов | 1 |
| 29A | 4628754 | Диод | 1 |
| 29B | 4618684 | Предохранитель (30A) | 2 |
| 29C | 4428911 | Предохранитель (10A) | 4 |
| 30 | 4469497 | Резиновая втулка | 1 |
| 32 | 4288797 | Амортизатор | 1 |
| 33 | 4676343 | Резиновая прокладка | 1 |
| 34 | 4055312 | Ленточный зажим | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX17U-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
