Гидролинии рабочего оборудования — HITACHI ZX17U-2

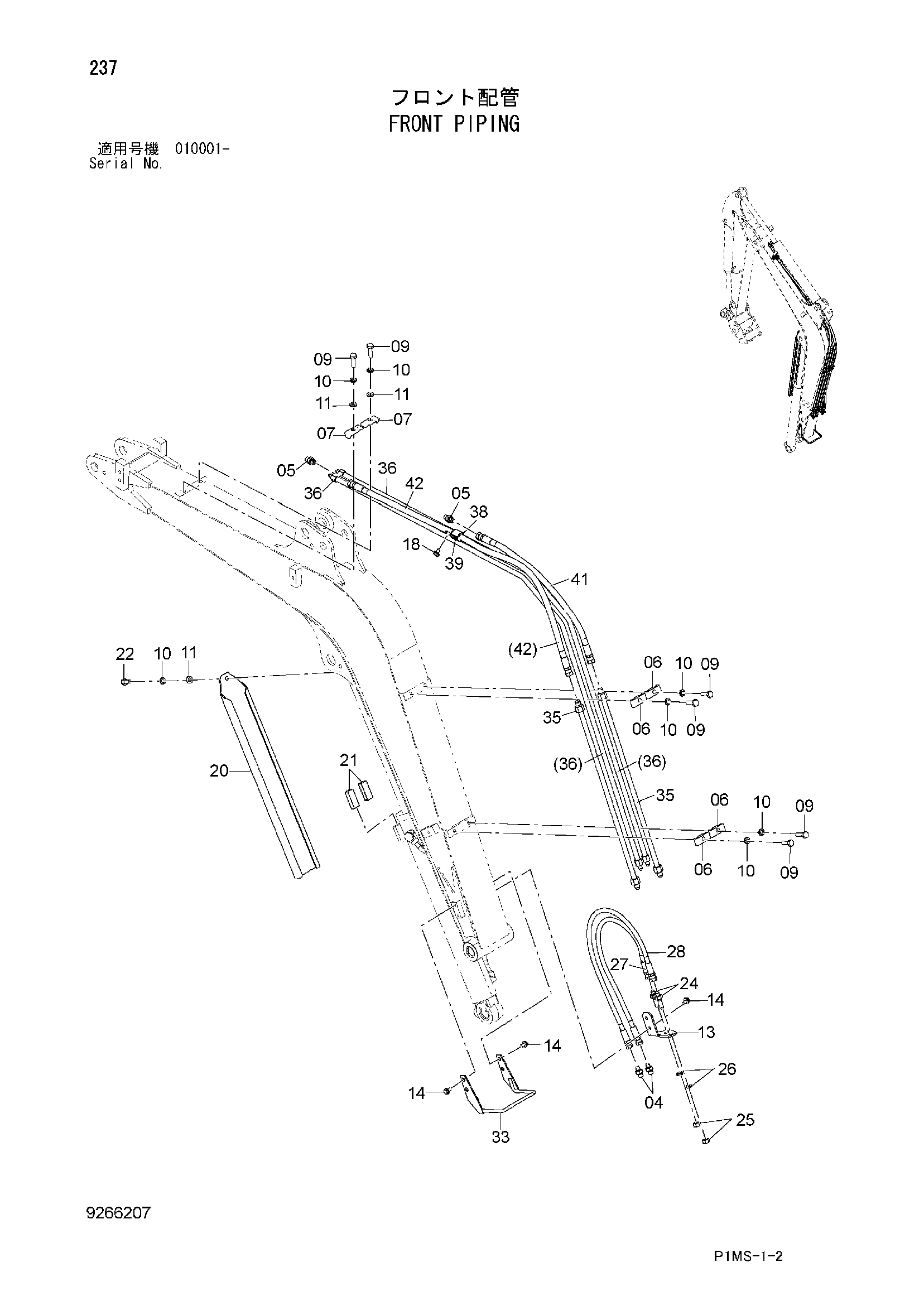

Заводская схема «Гидролинии рабочего оборудования» для HITACHI ZX17U-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 04 | A852122 | Адаптер | 2 |
| 04A | 957366 | Уплотнительное кольцо | 1 |
| 05 | A852123 | Адаптер | 2 |
| 05A | 957366 | Уплотнительное кольцо | 1 |
| 06 | 4633950 | Хомут трубки | 4 |
| 07 | 4624510 | Хомут трубки | 2 |
| 09 | J901035 | Болт | 6 |
| 10 | A590910 | Пружинная шайба | 7 |
| 11 | A590110 | Плоская шайба | 3 |
| 13 | 4657700 | Кронштейн | 1 |
| 14 | J260816 | Болт с шайбой | 6 |
| 14A | J900816 | Болт | 1 |
| 14B | A590108 | Плоская шайба | 1 |
| 18 | J260814 | Болт с шайбой | 1 |
| 18A | J900814 | Болт | 1 |
| 18B | A590108 | Плоская шайба | 1 |
| 20 | 3108462 | Крышка гидроцилиндр. | 1 |
| 21 | 4352044 | Резиновая прокладка | 2 |
| 22 | J901020 | Болт | 1 |
| 24 | 4248117 | Адаптер | 2 |
| 25 | 4209198 | Гайка | 2 |
| 26 | A590912 | Пружинная шайба | 2 |
| 27 | 4670404 | Шланг | 1 |
| 28 | 4658169 | Шланг | 1 |
| 33 | 9766677 | Направляющая шланг | 1 |
| 35 | 9767465 | Трубка | 2 |
| 36 | 8108378 | Трубка | 2 |
| 38 | 4190277 | Зажим | 1 |
| 39 | 4374994 | Резиновая втулка | 1 |
| 41 | 4666593 | Шланг | 1 |
| 42 | 4666594 | Шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX17U-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
