Стартинг гидромотор — HITACHI ZX17U-2

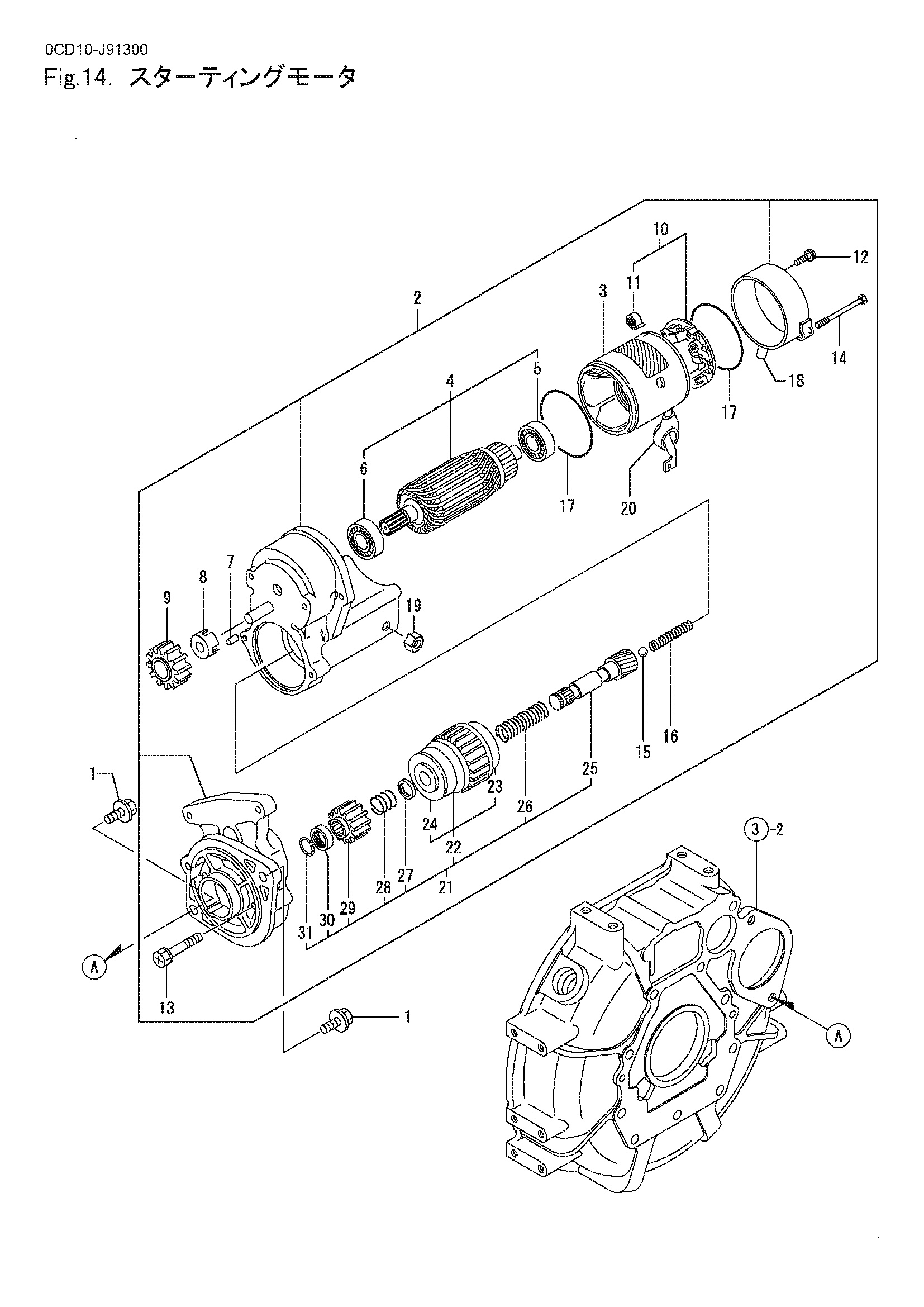

Заводская схема «Стартинг гидромотор» для HITACHI ZX17U-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 1 | 26106-100252 | Болт M10X 25 с покрытием | 2 |
| 2 | 119540-77010 | Стартер, RA1.4 | 1 |
| 3 | 129407-77210 | Вилка | 1 |
| 4 | 129407-77220 | Арматуре в сборе | 1 |
| 5 | 129129-77230 | Подшипник | 1 |
| 6 | 129129-77240 | Подшипник | 1 |
| 7 | X0283060061 | Ролик | 5 |
| 8 | 129129-77260 | Фиксатор | 1 |
| 9 | 129129-77270 | Ведущая шестерня | 1 |
| 10 | 129407-77300 | Держатель в сборе | 1 |
| 11 | X9491730461 | Пружина | 4 |
| 12 | 129129-77460 | Винт | 2 |
| 13 | 129129-77320 | Болт | 2 |
| 14 | 129407-77330 | Болт, W/шайба | 2 |
| 15 | X9491200240 | Шарик | 1 |
| 16 | 129129-77340 | Пружина | 1 |
| 17 | 129129-77350 | Уплотнительное кольцо | 2 |
| 18 | 129129-77362 | Крышка | 1 |
| 19 | X9490561370 | Гайка | 1 |
| 20 | 129129-77380 | Колпачок | 1 |
| 21 | X1280996600 | Стартер комплект | 1 |
| 22 | 129129-77390 | Муфта в сборе, стартер | 1 |
| 23 | 129129-77440 | Подшипник | 1 |
| 24 | 129129-77450 | Подшипник | 1 |
| 25 | 129129-77400 | Вал | 1 |
| 26 | 129129-77410 | Пружина, коил | 1 |
| 27 | X0283270140 | Фиксатор | 1 |
| 28 | 129407-77410 | Пружина | 1 |
| 29 | X0283712350 | Ведущая шестерня, стартер | 1 |
| 30 | X0280210230 | Гайка | 1 |
| 31 | 129129-77430 | Кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX17U-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
