Крышка (2)(кабина) — HITACHI ZX17U-2

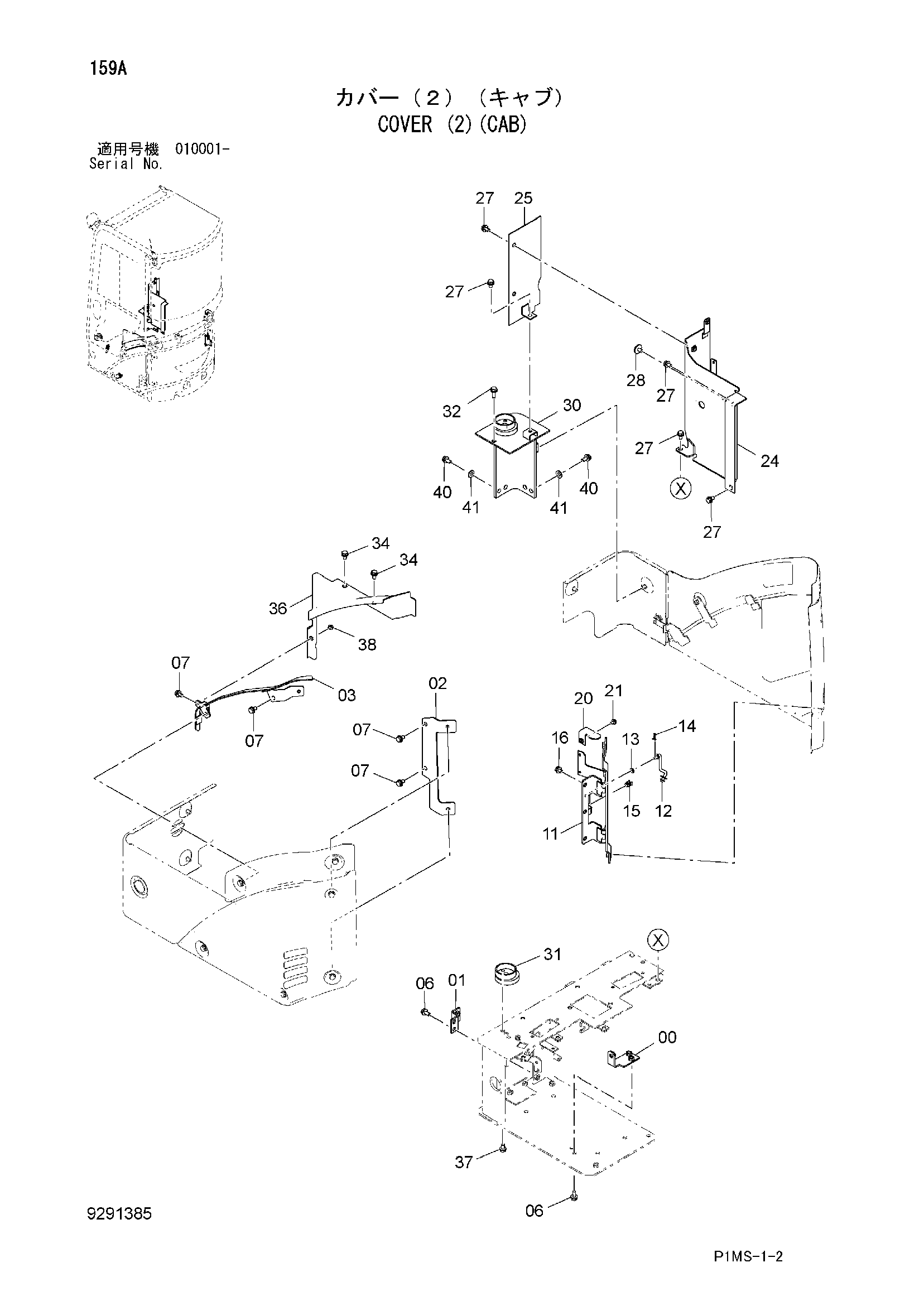

Заводская схема «Крышка (2)(кабина)» для HITACHI ZX17U-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9766430 | Кронштейн | 1 |
| 01 | 9766432 | Кронштейн | 1 |
| 02 | 8105792 | Кронштейн | 1 |
| 03 | 6026387 | Кронштейн | 1 |
| 06 | J271025 | Болт с шайбой | 4 |
| 06A | J901025 | Болт | 1 |
| 06B | J222010 | Шайба | 1 |
| 07 | J271020 | Болт с шайбой | 4 |
| 07A | J901020 | Болт | 1 |
| 07B | J222010 | Шайба | 1 |
| 11 | 7054486 | Кронштейн | 1 |
| 12 | 9766433 | Стойка | 1 |
| 13 | A590108 | Плоская шайба | 1 |
| 14 | 4402852 | Стопорный палец | 1 |
| 15 | 4399244 | Держатель | 1 |
| 16 | J271016 | Болт с шайбой | 3 |
| 16A | J901016 | Болт | 1 |
| 16B | J222010 | Шайба | 1 |
| 20 | 9769457 | Кронштейн | 1 |
| 21 | J260816 | Болт с шайбой | 1 |
| 21A | J900816 | Болт | 1 |
| 21B | A590108 | Плоская шайба | 1 |
| 24 | 6026386 | Кронштейн | 1 |
| 25 | 8113413 | Крышка | 1 |
| 27 | J271020 | Болт с шайбой | 6 |
| 27A | J901020 | Болт | 1 |
| 27B | J222010 | Шайба | 1 |
| 28 | J281020 | Болт с шайбой | 1 |
| 28A | J901020 | Болт | 1 |
| 28B | 4486055 | Шайба | 1 |
| 30 | 7055041 | Кронштейн | 1 |
| 31 | 9769135 | Крепление | 1 |
| 32 | J271030 | Болт с шайбой | 1 |
| 32A | J901030 | Болт | 1 |
| 32B | J222010 | Шайба | 1 |
| 34 | J271020 | Болт с шайбой | 2 |
| 34A | J901020 | Болт | 1 |
| 34B | J222010 | Шайба | 1 |
| 36 | 7054924 | Крышка | 1 |
| 37 | J271020 | Болт с шайбой | 2 |
| 37A | J901020 | Болт | 1 |
| 37B | J222010 | Шайба | 1 |
| 38 | J260812 | Болт с шайбой | 1 |
| 38A | J900812 | Болт | 1 |
| 38B | A590108 | Плоская шайба | 1 |
| 40 | 4609833 | Болт с шайбой | 4 |
| 41 | J222010 | Шайба | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX17U-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
